4520013

产品分类: 单芯线缆
厂牌: LAPP
产品描述: Lapp 架空电缆, ÖLFLEX® 系列, 4 mm²横截面积, 100m长
供应商型号: ET-1204351
供应商: 海外现货
标准整包数: 1
LAPP 单芯线缆 4520013

4520013概述

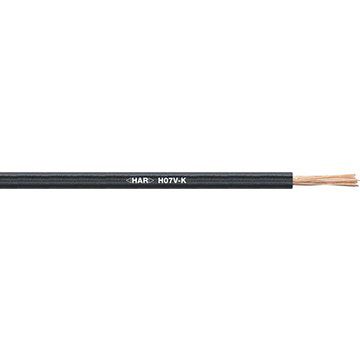

    H07V-K (X07V-K) 电缆技术手册

    产品简介


    H07V-K (X07V-K) 是一种单导线电缆,采用热塑性PVC绝缘材料。这些电缆适用于封闭管路、电缆管道系统内安装,以及墙内或墙下安装,并且适合于电压高达1000 V AC 或750 V DC 的固定保护性使用场景。这类电缆特别适用于照明安装和控制单元/开关柜中的安全使用。

    技术参数


    - 额定电压: U0/U 450/750 V
    - 测试电压: 2500 V AC
    - 导体结构: 裸铜丝,符合IEC 60228标准(VDE 0295),类别5
    - 芯线绝缘材料: PVC复合材料类型TI 1,符合EN 50363-3标准(VDE 0207-363-3)
    - 最小弯曲半径:
    - 预计使用时:直径≤8 mm: 4倍外径;8 mm < 直径≤12 mm: 5倍外径;直径>12 mm: 6倍外径
    - 小心弯曲时:直径≤8 mm: 2倍外径;8 mm < 直径≤12 mm: 3倍外径;直径>12 mm: 4倍外径
    - 温度范围:
    - 固定安装(无振动): -40 °C至+80 °C
    - 移动操作: +5 °C至+70 °C
    - 敷设/处理: 最低+5 °C
    - 短路及漏电: 最高+160 °C
    - 储存温度: 最高+40 °C
    - 导体最高温度: +70 °C
    - 阻燃等级: 符合IEC 60332-1-2标准(VDE 0482-332-1-2)

    产品特点和优势


    - 多样化的颜色和包装选项: 不同的核心绝缘颜色和包装类型可供选择,以适应不同应用需求。
    - 增强的大纸箱包装: 可容纳更多电缆的大纸箱包装,尤其适合自动化束线机器使用。
    - 出色的机械和热学性能: 适用于各种复杂的安装条件,包括高温和低温环境。
    - 合规性: 满足欧盟低电压指令(2014/35/EU)和有害物质限制指令(RoHS,2011/65/EU)的要求。

    应用案例和使用建议


    H07V-K (X07V-K) 电缆广泛应用于室内照明安装、控制单元和开关柜等场合。对于需要高安全性、耐火性和灵活性的应用场景,这类电缆是一个理想的选择。
    使用建议:
    - 在布线时确保电缆不被过度弯曲,特别是最小弯曲半径需满足设计要求。
    - 安装过程中注意保持电缆在适宜温度范围内进行处理和敷设。

    兼容性和支持


    该产品可以与各种导线系统和设备无缝对接,提供了多种包装形式,如塑料线轴、大纸箱等,适用于不同的应用场景。制造商提供详尽的技术支持,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - Q: 电缆在搬运过程中出现折断怎么办?
    - A: 严格按照设计要求的最小弯曲半径进行搬运,避免过度弯曲。
    - Q: 电缆是否可以在低温环境中使用?
    - A: 可以在-40°C的低温环境下正常使用,但必须在不低于+5°C的条件下进行敷设和处理。
    - Q: 电缆是否有耐火性?
    - A: 该电缆具有优秀的耐火性能,符合IEC 60332-1-2标准,可在火灾情况下有效隔离火焰传播。

    总结和推荐


    H07V-K (X07V-K) 电缆以其卓越的安全性能、广泛的应用范围和多样化的包装形式,成为众多工业和建筑项目的优选。无论是在复杂多变的环境还是在需要高度可靠性的应用场合,这款电缆都能提供出色的表现。因此,我们强烈推荐使用这款电缆。

4520013参数

参数
长*宽*高 100m(长度)

4520013厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

4520013数据手册

厂牌 PDF简要描述 下载
LAPP 单芯线缆 LAPP 4520013 4520013数据手册
