52220000

产品分类: 其他线缆
厂牌: LAPP
产品描述: Lapp 玻璃纤维强化塑料( GRP )格兰头, SKINTOP系列, IP64
供应商型号: LP-52220000
供应商: TME
标准整包数: 1
LAPP 其他线缆 52220000

52220000概述

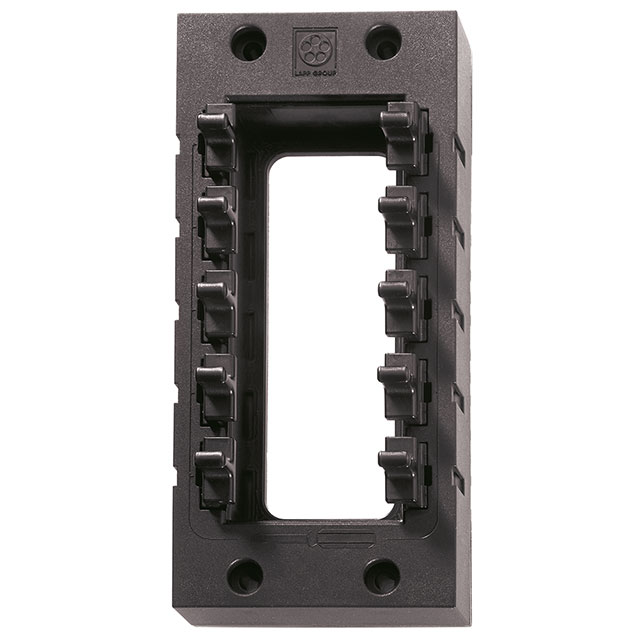

    SKINTOP® CUBE 多电缆穿线系统技术手册

    产品简介


    SKINTOP® CUBE 是一种创新的多电缆穿线系统,由一个框架(SKINTOP® CUBE FRAME)和多个灵活的密封模块(SKINTOP® CUBE MODULES)组成。此系统专为16-和24-针连接器的安装而设计,用于不同直径的电缆和导线进入外壳。通过提供可靠的应力释放、IP等级防护以及抗振动保护,SKINTOP® CUBE 在工业连接应用中表现出色。

    技术参数


    - 防护等级: IP64(符合EN 60529标准)
    - 应力释放: 符合EN 50262标准
    - 温度范围: -20°C 至 +80°C
    - UL认证: 文件编号E349737
    - 材料:
    - 框架和垫圈:玻璃球增强尼龙,RAL 9005黑色
    - 密封件:CR,RAL 9005黑色
    - 模块:特殊聚丙烯V0,RAL 9005黑色
    - 尺寸规格:
    - 框架A
    - 16极:宽度120 mm,长度103 mm,厚度31.4 mm
    - 24极:宽度145 mm,长度130 mm,厚度31.4 mm
    - 模块
    - 尺寸:20x20 mm 和 40x40 mm
    - 压紧范围:1 mm至16 mm

    产品特点和优势


    - 集成化设计: 仅需框架和模块两种部件,简化安装过程。
    - 广泛的适用性: 能够适应不同直径的电缆和导线,确保灵活性和可靠性。
    - 高防护等级: 防水防尘,符合严格的工业标准。
    - 抗振动: 具有长期抗振动的能力,适用于动态应用场合。
    - 优异的化学耐受性: 对油和清洁剂具有良好的抵抗性。
    - 紫外线和臭氧耐受: 可长时间暴露于恶劣环境条件下。

    应用案例和使用建议


    - 应用场景: 适合于工业自动化设备、工厂自动化系统以及控制柜内的电缆进出。
    - 使用建议: 在安装前检查电缆直径,选择合适的模块以实现最佳密封效果。定期检查并清洁穿线孔,以确保持续的良好密封性能。

    兼容性和支持


    - 兼容性: SKINTOP® CUBE 可以轻松安装在多种标准连接器上,适用于不同规格的电缆和导线。
    - 厂商支持: 制造商提供了详细的技术支持文档,并可通过官方渠道获得维修服务。

    常见问题与解决方案


    - 问题1: 安装后密封不良。
    - 解决方案: 确认所选模块是否适用于电缆直径,并按照手册指示正确安装。
    - 问题2: 框架与面板未紧密贴合。
    - 解决方案: 检查面板开孔尺寸是否符合要求,并调整至正确的位置。
    - 问题3: 电缆受到过度拉伸。
    - 解决方案: 确保正确使用应力释放结构,合理布线以避免过度拉伸。

    总结和推荐


    SKINTOP® CUBE 是一款性能卓越、设计紧凑且易于安装的多电缆穿线系统。它具备出色的防护性能、广泛的应用兼容性和良好的市场反馈。强烈推荐给需要在苛刻环境下确保电缆连接可靠性的工程师和技术人员。

52220000参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装

52220000厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

52220000数据手册

厂牌 PDF简要描述 下载
LAPP 其他线缆 LAPP 52220000 52220000数据手册
