44420040 + 73002744

产品分类: 圆形连接器
厂牌: LAPP

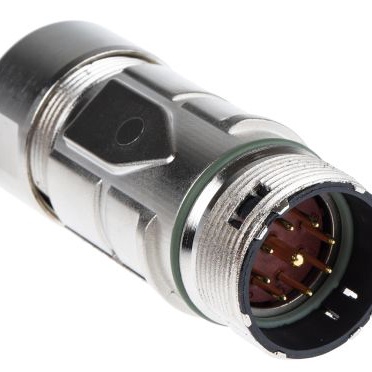

产品描述: Lapp M23圆形连接器插头, EPIC CIRCON系列, 9芯, 电缆安装, 焊接
供应商型号: 218983
供应商: 海外现货
标准整包数: 1
LAPP 圆形连接器 44420040 + 73002744

44420040 + 73002744概述

    EPIC® CIRCON M23 插入件技术手册

    产品简介


    EPIC® CIRCON M23 插入件是专为M23圆形连接器设计的插入件,适用于多种接头配置。该产品提供6极、7极和8+1极等多种选项,广泛应用于工业自动化、机械制造和通信系统等领域。

    技术参数


    以下是EPIC® CIRCON M23 插入件的技术参数概览:
    - 额定电压:150 V
    - 额定冲击电压:
    - 6极和7极:4 kV
    - 8+1极:2.5 kV
    - 额定电流:
    - 8+1极(2mm接触点):20 A
    - 8+1极(1mm接触点):7 A
    - 6极和7极:18 A
    - 污染等级:3
    - 接触电阻:<4 mΩ
    - 接触材料:黄铜,镀金
    - 接触数量:6、7、8+1极
    - 端接方法:
    - 压接:0.5 – 2.5 mm²(8+1极1mm接触点为0.14 – 1.0 mm²)
    - 焊接:最大2.5 mm²(8+1极1mm接触点为最大1.0 mm²)
    - 机械操作周期:100次
    - 温度范围:-25°C 至 +125°C

    产品特点和优势


    EPIC® CIRCON M23 插入件具备以下几个显著特点:
    - 高可靠性:具有优良的接触稳定性和耐久性,确保长时间稳定运行。
    - 广泛应用:适用于多种工业应用,如工厂自动化、机器制造和通信系统等。
    - 高防护等级:污染等级达到3级,适用于恶劣的工业环境。
    - 易安装性:提供多种端接方式,便于安装和维护。

    应用案例和使用建议


    根据技术手册中的信息,EPIC® CIRCON M23 插入件已在多个工业场景中得到应用,如工厂自动化控制系统和通信设备。例如,在一条自动化生产线上,使用这些插入件可以提高系统的可靠性和稳定性。使用建议包括:
    - 在高温环境下使用时,需注意保持适当的散热措施。
    - 定期检查插头的清洁度和接触状态,以确保最佳性能。

    兼容性和支持


    EPIC® CIRCON M23 插入件与M23圆形连接器完美匹配,并且可以根据需求选择左旋或右旋的P部分。制造商提供了详尽的技术支持和维护服务,确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    - 问题1:插头接触不良
    - 解决方法:检查插头是否安装正确,确保接触点清洁无污垢。
    - 问题2:插头无法牢固固定
    - 解决方法:确认端接方法正确,并按说明书的要求进行压接或焊接。

    总结和推荐


    EPIC® CIRCON M23 插入件是一款高性能的产品,适用于各种工业应用。其高可靠性、广泛应用性和易安装性使其在市场上具备很强的竞争力。强烈推荐给需要高可靠性和强适应性的工业客户。
    综上所述,EPIC® CIRCON M23 插入件以其卓越的性能和广泛的适用性成为市场上不可多得的选择。

44420040 + 73002744参数

参数
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 7A
外壳材料 镀镍Zinc
针脚数 -
安装方式 导线安装

44420040 + 73002744厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

44420040 + 73002744数据手册

厂牌 PDF简要描述 下载
LAPP 圆形连接器 LAPP 44420040 + 73002744 44420040 + 73002744数据手册

44420040 + 73002744封装设计

查看详情并下载
Symbol
Footprint
3D Model
