00352013

产品分类: 电源线线缆
厂牌: LAPP

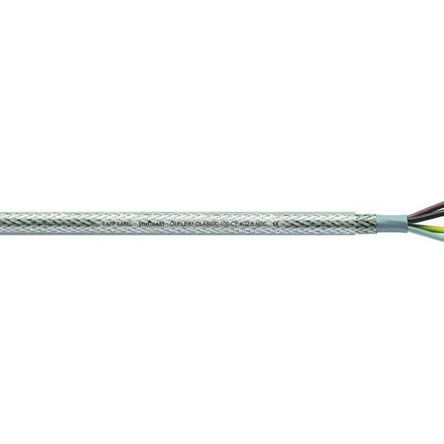

产品描述: Lapp 5芯CY控制电缆, ÖLFLEX CLASSIC 100 CY系列, 0.5 mm², 50m, 屏蔽, 透明PVC护套
供应商型号: 7271467
供应商: 海外现货
标准整包数: 50

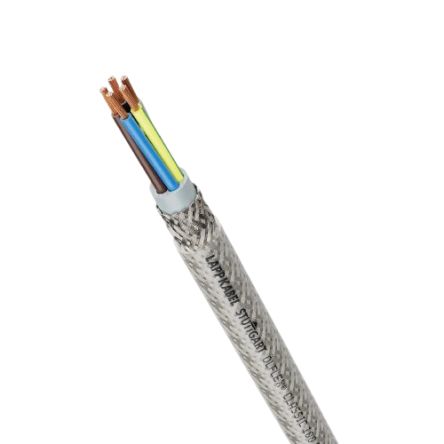

LAPP 电源线线缆 00352013

00352013概述

    ÖLFLEX® CLASSIC 100 CY 电子元器件技术手册

    1. 产品简介


    产品类型: ÖLFLEX® CLASSIC 100 CY 是一种高柔性电缆,适用于工业机械设备及复杂电气系统。
    主要功能:
    - 空间节省型安装,由于电缆直径小。
    - 高电性能,测试电压可达4kV。
    应用领域:
    - 植物工程和建筑。
    - 工业机械。
    - 空调系统。
    - 输送和运输系统。
    - 伺服驱动器。
    - 在电磁干扰敏感环境中。

    2. 技术参数


    | 参数类别 | 具体参数 |

    | 导体标识码 | 小于等于5芯:符合VDE 0293-308标准。
    大于5芯:ÖLFLEX®颜色编码 |
    | 适用绝缘电阻 | > 20 GOhm x cm |
    | 导体绞合 | 符合VDE 0295 Class 5 / IEC 60228 Class 5 |
    | 最小弯曲半径 | 动态弯曲:20倍电缆直径
    固定安装:6倍电缆直径 |
    | 额定电压 | 小于等于1.0 mm²:U0/U: 300/500 V
    大于等于1.5 mm²:U0/U: 450/750 V(固定安装:U0/U: 600/1000 V) |
    | 测试电压 | 4000 V |
    | 保护导体 | G = 带保护导体 GN/YE
    X = 不带保护导体 |
    | 温度范围 | 动态弯曲:-5°C 到 +70°C
    固定安装:-40°C 到 +80°C |

    3. 产品特点和优势


    特点:
    - 精细裸铜线绞合。
    - PVC绝缘材料P8/1。
    - 内护套为灰色PVC。
    - 镀锡铜丝编织屏层。
    - 透明PVC外护套。
    优势:
    - 通过了IEC 60332-1-2标准的阻燃测试。
    - 良好的化学稳定性(参见附录T1)。
    - 屏蔽度高,转移阻抗低(最大值250Ω/km,在30MHz时)。

    4. 应用案例和使用建议


    应用案例:
    - 工厂自动化生产线。
    - 风力发电设备。
    - 机器人控制。
    使用建议:
    - 在高温环境下使用时,建议选择更大直径的电缆以提高耐热性能。
    - 在存在电磁干扰的环境中,建议使用屏蔽型电缆以确保信号传输质量。

    5. 兼容性和支持


    兼容性:
    - 与3M Scotch 1183屏蔽胶带、SKINTOP® MS-SC-M刷式密封圈兼容。
    支持:
    - 提供制造商的技术支持,包括安装指导和故障排查服务。

    6. 常见问题与解决方案


    问题1: 电缆弯曲后断裂
    解决办法: 使用直径较大的电缆,减少弯曲次数,避免过度拉伸。
    问题2: 电缆信号干扰
    解决办法: 确保使用带有金属编织屏蔽层的电缆,并正确接地。

    7. 总结和推荐



    总结

    :
    - ÖLFLEX® CLASSIC 100 CY 在工业应用中表现出色,具备优秀的柔韧性、阻燃性和屏蔽性能。
    - 其高电压测试能力和广泛的温度适应性使其成为复杂环境下的理想选择。
    推荐:
    - 鉴于其优异的性能和广泛应用性,我们强烈推荐使用ÖLFLEX® CLASSIC 100 CY 电缆用于工业自动化及机械工程领域。

00352013参数

参数
长*宽*高 50m(长度)
应用等级 工业级

00352013厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

00352013数据手册

厂牌 PDF简要描述 下载
LAPP 电源线线缆 LAPP 00352013 00352013数据手册

00352013封装设计

查看详情并下载
Symbol
Footprint
3D Model
