52220002

产品分类: 其他线缆
厂牌: LAPP
产品描述: Lapp 玻璃纤维强化塑料( GRP )格兰头, SKINTOP系列, IP64
供应商型号: LP-52220002
供应商: TME
标准整包数: 1

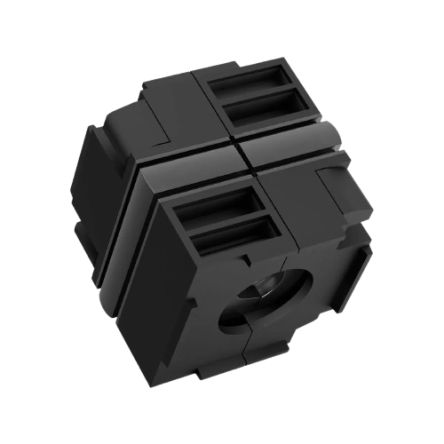

LAPP 其他线缆 52220002

52220002概述

    # SKINTOP® CUBE 多电缆接线系统技术手册

    产品简介


    SKINTOP® CUBE 是一种创新的多电缆接线系统,由框架(SKINTOP® CUBE FRAME)和柔性夹紧密封模块(SKINTOP® CUBE MODULES)组成。它能够装配于16极和24极连接器开口处,并用作机箱内的电缆和电线进入点,这些电缆和电线具有不同的直径。SKINTOP® CUBE 系统提供电缆的固定和保护,达到IP64防护等级,同时具备振动保护功能。

    技术参数


    - 防护等级:符合EN 60529标准的IP64
    - 固定应力:符合EN 50262标准
    - 温度范围:-20°C至+80°C
    - 批准文件:UL文件编号为E349737
    - 其他特性:良好的化学抗性(如油、清洁剂等)、耐紫外线和臭氧,永久性的振动防护
    - 安装方式:可以从内部或外部安装,通过宽泛的夹紧范围减少了组件数量
    SKINTOP® CUBE FRAME 规格
    | 尺寸 | 16-pole | 24-pole |
    |
    | A [mm] | 120 | 145 |
    | B [mm] | 67 | 67 |
    | C min. [mm] | 37 | 37 |
    | C max. [mm] | 46 | 46 |
    | D [mm] | 23 | 23 |
    | E [mm] | 40.5 | 40.5 |
    | F [mm] | 80.7 | 100.8 |
    | G [mm] | 32 | 32 |
    | H [mm] | 103 | 130 |
    | I [mm] | 31.4 | 31.4 |
    | J [mm] | 72 | 92 |
    SKINTOP® CUBE MODULE 规格
    | 文章号 | 文章描述 | 尺寸 A x B [mm] | 夹紧范围 ØF [mm] |
    ||
    | 52220004 | SKINTOP® CUBE MODULE 20x20 盲配 | 20 x 20 | 1 - 3 |
    | 52220002 | SKINTOP® CUBE MODULE 20x20 小型 | 20 x 20 | 4 - 6 |
    | 52220003 | SKINTOP® CUBE MODULE 20x20 大型 | 20 x 20 | 6 - 9 |
    | 52220005 | SKINTOP® CUBE MODULE 40x40 小型 | 40 x 40 | 9 - 12 |
    | 52220006 | SKINTOP® CUBE MODULE 40x40 大型 | 40 x 40 | 12 - 16 |
    | 52220007 | SKINTOP® CUBE MODULE 40x40 盲配 | 40 x 40

    产品特点和优势


    1. IP64防护等级:能有效防止灰尘和水滴的侵入。
    2. 高耐化学性:能抵抗油和多种清洁剂的侵蚀。
    3. 振动防护:确保在振动环境下系统的稳定运行。
    4. 易安装:从内外都可以安装,简化安装过程,减少零件数量。

    应用案例和使用建议


    - 工业自动化:适用于各种工业设备的电气连接,特别是需要多种不同直径电缆的应用场合。
    - 机器防护:通过提供可靠的电缆固定和防水防尘措施,提高机器的整体防护水平。
    使用建议:
    - 在进行安装时,应先根据所需电缆的直径选择合适的模块。
    - 确保安装过程中所有部件都紧密配合,以获得最佳的防护效果。

    兼容性和支持


    SKINTOP® CUBE 可以与多种16极和24极连接器配合使用。有关详细的技术支持和售后服务信息,请参阅厂商的官方文档或联系技术支持部门。

    常见问题与解决方案


    1. 问题:如何选择正确的模块?
    - 解决方案:根据所需电缆的直径来选择合适大小的模块。
    2. 问题:如何确定合适的安装位置?
    - 解决方案:选择一个易于操作且不会阻碍电缆进出的位置。
    3. 问题:模块如何拆卸?
    - 解决方案:使用适当的工具轻轻拔出模块即可。

    总结和推荐


    SKINTOP® CUBE 多电缆接线系统以其卓越的防护性能、易于安装和维护的特点,在工业自动化和机器防护等领域中表现出色。其优秀的抗化学性和耐振动性能使其成为高端设备的理想选择。我们强烈推荐这一产品用于需要可靠电缆固定和防护的应用场景。

52220002参数

参数
零件状态 在售
包装方式 散装

52220002厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

52220002数据手册

厂牌 PDF简要描述 下载
LAPP 其他线缆 LAPP 52220002 52220002数据手册

52220002封装设计

查看详情并下载
Symbol
Footprint
3D Model
