4520006

产品分类: 单芯线缆
厂牌: LAPP
产品描述: 缆普 架空电缆, ÖLFLEX® 系列, 16 mm²横截面积, 100m长
供应商型号: 8124570
供应商: 海外现货
标准整包数: 100

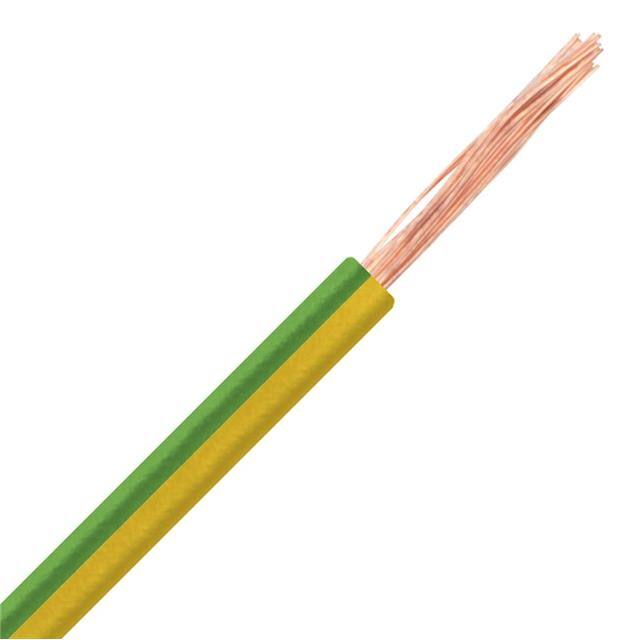

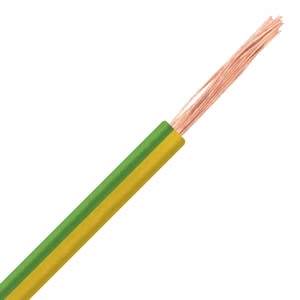

LAPP 单芯线缆 4520006

4520006概述


    产品简介


    H07V-K(或X07V-K)是一款由U.I. Lapp GmbH生产的单导线电缆。该电缆专为固定内部布线而设计,适用于固定安装在管道内、石膏内外、封闭式安装通道或其他类似的封闭系统中。这种电缆具有柔性非护套的特点,适用于各种严苛的工业环境中,尤其是在电气控制和照明设备中作为固定安装线路使用。其主要功能是用于固定电压范围内的电源传输,适用的电压最高可达1000 V AC或750 V DC至地电位。本产品不允许直接接触水源。

    技术参数


    - 认证: 符合HD 21.3/VDE 0281-3标准
    - 应用: 配合HD 516/VDE 0298-300标准
    - 额定电压:
    - 导体对地电压(U0): 450 V AC/675 V DC;600 V AC/900 V DC
    - 导体间电压(U): 750 V AC/1125 V DC;1000 V AC/1500 V DC
    - 工作电压:
    - 导体对地电压(U0): 495 V AC/742.5 V DC;660 V AC/990 V DC
    - 导体间电压(U): 825 V AC/1237.5 V DC;1100 V AC/1650 V DC
    - 绝缘材料: PVC基复合材料TI 1,符合HD 21.1/VDE 0281-1标准
    - 电气测试电压: 2500 V AC
    - 机械、化学和热学属性:
    - 持续负载温度: 最高+80°C
    - 短路对地(最长5秒): 最高+160°C
    - 电缆表面温度: 最高+70°C
    - 安装和处理温度: 最低+5°C
    - 储存环境温度: 最高+40°C
    - 直接太阳照射下电缆表面温度: 最高+60°C
    - 最小弯曲半径:
    - 外径(D) ≤ 8 mm: 4D/2D
    - 8 mm < D ≤ 12 mm: 5D/3D
    - D > 12 mm: 6D/4D
    - 电流承载能力: 符合HD 516/VDE 0298-300标准
    - 耐冷弯性: 至平均外径12.5 mm
    - 耐热冲击: 符合HD 21.3/VDE 0281-3和EN 60811-3-1, 9.1/VDE 0473-811-3-1, 9.1标准
    - 耐热压力: 符合HD 21.3/VDE 0281-3和EN 60811-3-1, 8.1/VDE 0473-811-3-1, 8.1标准
    - 阻燃性: 符合HD 21.3/VDE 0281-3和IEC 60332-1-2/EN 60332-1-2/VDE 0482-332-1-2标准
    - 臭氧抗性: 不具备臭氧抗性(符合HD 21.1/VDE 0281-1)

    产品特点和优势


    H07V-K电缆的主要特点是其柔性设计,使其易于在复杂空间中布线和安装。它适用于固定内部布线,特别是在照明设备和电气控制设备中。其耐热性、耐机械冲击性和阻燃性使其适用于各类工业环境。此款电缆的耐冷弯性能也相当出色,使其即使在低温环境下也能保持良好的操作性。

    应用案例和使用建议


    根据手册,H07V-K电缆广泛应用于需要固定内部布线的各种工业环境,例如在工厂、商业建筑或家庭自动化系统中。为了充分利用其优点,建议在安装时尽量避免电缆暴露在直射阳光下,并确保所选环境的温度处于安全范围内,以防止电缆性能下降。在多根电缆并行安装时,应特别注意避免温度叠加导致的局部过热风险。

    兼容性和支持


    目前资料未提及与其它电子元器件的具体兼容性。但作为一种通用型电缆,H07V-K通常可以与大多数标准电气设备兼容。对于任何技术支持需求,建议联系U.I. Lapp GmbH的官方服务中心获取进一步帮助。

    常见问题与解决方案


    1. 问题: 在高温环境下,电缆表面温度过高。
    - 解决方案: 使用时避免电缆长时间处于高温环境,考虑加装散热装置,如风冷或水冷系统。
    2. 问题: 电缆在低温环境中弯曲困难。
    - 解决方案: 在安装前对电缆进行预热处理,确保弯曲操作在电缆表面温度高于平均值的情况下进行。
    3. 问题: 电缆耐热冲击性不佳。
    - 解决方案: 确保电缆不受骤冷骤热的影响,尽量在恒温环境下操作。

    总结和推荐


    总体而言,H07V-K电缆以其出色的灵活性、优良的耐温性和广泛的适用性,在固定内部布线的应用中表现出色。它不仅适用于普通工业环境,还能够满足一些特殊应用场合的需求。尽管存在一定的温度敏感性问题,但通过适当的安装和使用策略可以有效规避这些问题。因此,推荐在需要固定内部布线且环境条件可控的项目中使用H07V-K电缆。

4520006参数

参数
长*宽*高 100m(长度)
包装方式 散装

4520006厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

4520006数据手册

厂牌 PDF简要描述 下载
LAPP 单芯线缆 LAPP 4520006 4520006数据手册
