4160400

产品分类: 单芯线缆
厂牌: LAPP
产品描述: Lapp 架空电缆, 1.5 mm²横截面积, 美国线规16 AWG, 100m长
供应商型号: 1204262
供应商: 海外现货
标准整包数: 1

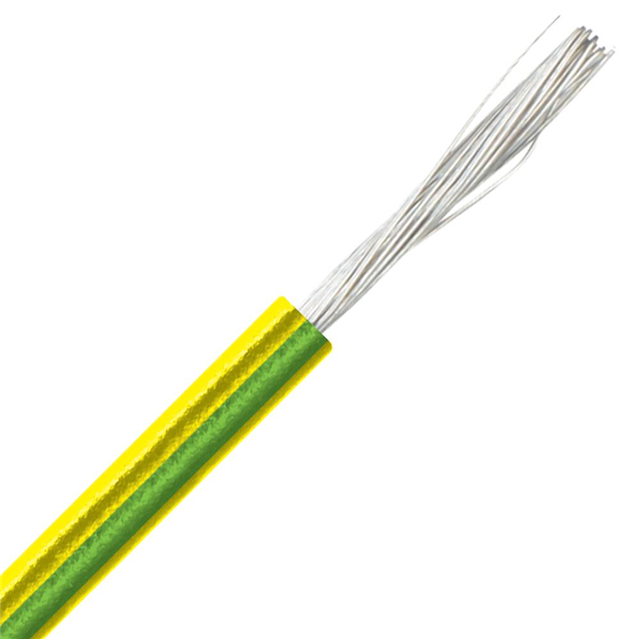

LAPP 单芯线缆 4160400

4160400概述

    电子元器件技术手册:多标准SC 2.1 DB 4160100电缆

    1. 产品简介


    U.I. Lapp GmbH 的多标准SC 2.1 DB 4160100是一款专为工业控制柜布线及安装于保护管内设计的多标准电线。这些电缆通过了UL、CSA和HAR(VDE)认证,适用于室内布线,符合NFPA 79标准。在常温下,它们具有广泛的抗油性,特别适合用于工业机器内部布线。

    2. 技术参数


    - 应用范围:
    - HAR:内部布线电缆,符合HD 516 S2+A1和DIN VDE 0298-300标准
    - UL (AWM):耐油型内部布线电缆
    - UL (MTW):符合ANSI/NFPA 70 (国家电气代码)
    - CSA (TEW):耐油型设备内部布线电缆
    - 设计与认证:
    - H07V-K:符合DIN EN 50525-2-31/VDE 0285-525-2-31标准
    - UL (AWM):符合UL 758标准,认证号E198296
    - UL (MTW):符合UL 1063标准
    - CSA (TEW):符合C22.2 No. 217-09标准
    - 导体:细绞镀锡铜线,符合IEC 60228/VDE 0295标准,第5类
    - 芯绝缘层:特殊PVC基复合材料
    - 电气性能:
    - 额定电压:HAR H07V-K U0/U为450/750 V AC;UL (AWM)/UL (MTW)/CSA (TEW)为600 V
    - 测试电压:2500 V AC
    - 机械与热性能:
    - 最小弯曲半径:
    - 固定安装:OD≤8 mm时为4倍OD/2倍OD;812 mm时为6倍OD/4倍OD
    - 温度范围:
    - 固定安装:HAR为-40°C至+70°C;UL (MTW)为-40°C至+90°C;UL (AWM)/CSA (TEW)为-40°C至+105°C
    - 阻燃等级:HAR:符合IEC 60332-1-2/VDE 0482-332-1-2;UL:VW-1;CSA:FT1
    - 油耐性:符合UL/CSA 60°C油评级,测试方法参照IEC 60811/VDE 0473和VDE 0472,UL 1581和CSA C22.2

    3. 产品特点和优势


    - 多标准认证:通过了多个国际标准认证,确保其在全球范围内的适用性和可靠性。
    - 耐油性:在常温和高温条件下,对油具有广泛的抵抗能力。
    - 耐高温:最高可承受105°C的工作温度,保证在恶劣环境下的稳定性。
    - 高柔性:即使在弯曲半径较小的情况下也能保持良好的柔性,适合狭小空间的应用。
    - 阻燃性能:通过多种严格的阻燃测试,确保在发生火灾时的安全性。

    4. 应用案例和使用建议


    - 应用案例:这些电缆广泛应用于工业机器的内部布线,尤其是在工业控制系统中。例如,在自动化生产线上的各种传感器和执行器之间的连接,以及控制面板内部的布线。
    - 使用建议:在选择弯曲半径时,应考虑电缆的直径和具体的安装条件。建议在弯曲时采用更大的弯曲半径以延长使用寿命。此外,在高温环境中使用时,要确保其工作温度不超过额定值。

    5. 兼容性和支持


    - 兼容性:该电缆与其他标准的布线系统和保护管兼容,可以在多种场合下使用。
    - 支持与维护:U.I. Lapp GmbH 提供详细的安装指南和技术支持,确保用户能够正确安装和使用该产品。此外,还提供定期的维护建议,帮助用户延长产品的使用寿命。

    6. 常见问题与解决方案


    - 问题1:电缆在弯曲时容易损坏。
    - 解决方案:确保在弯曲时采用足够的弯曲半径,避免过度弯曲。如果需要在较小的空间内进行弯曲,可以使用专用的弯曲工具来降低损坏风险。

    - 问题2:电缆在高温环境下工作不稳定。
    - 解决方案:检查电缆的温度范围是否符合当前环境的要求。如果不符,应选择更高温度范围的电缆或者采取散热措施。

    7. 总结和推荐


    综上所述,U.I. Lapp GmbH 的多标准SC 2.1 DB 4160100电缆是一款高性能、多功能的电线产品,其广泛的应用范围、优良的电气性能和优异的环境适应性使其在市场上具备很高的竞争力。对于需要在苛刻环境中使用电缆的工业应用而言,这是一款值得信赖的选择。因此,我们强烈推荐使用这款电缆产品。

4160400参数

参数
25.00' (7.62m)
零件状态 在售
包装方式 散装

4160400厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

4160400数据手册

厂牌 PDF简要描述 下载
LAPP 单芯线缆 LAPP 4160400 4160400数据手册

4160400封装设计

查看详情并下载
Symbol
Footprint
3D Model
