4126105S

产品分类: 单芯线缆
厂牌: LAPP
产品描述: Stranded Hook-Up Wire For Telecommunication Devices And Electronic Components
供应商型号: 1204402
供应商: 海外现货
标准整包数: 1
LAPP 单芯线缆 4126105S

4126105S概述

    # U.I. Lapp GmbH LiY Cable: A Comprehensive Technical Overview

    产品简介


    基本介绍

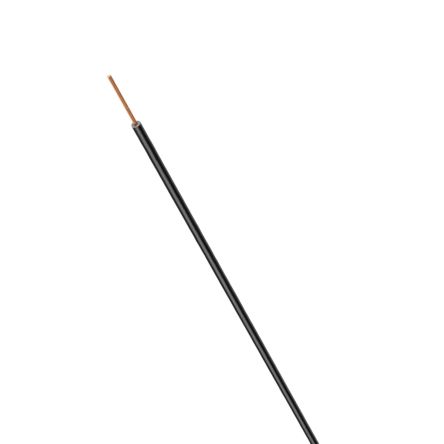

    U.I. Lapp GmbH 的 LiY 系列单芯柔性电缆是一种带有单层PVC绝缘层的电线,具有最大的允许导体温度为+70°C。这款电线主要用于电子组件(组装)、电信设备和装置、测量设备以及信息技术设备的内部布线。典型电压范围适用于该电缆类型。
    应用领域
    - 内部布线:用于电子组件(组装)
    - 电信设备和装置
    - 测量仪器
    - 信息技术设备
    LiY 可以在干燥、潮湿的室内以及强制保护下的室外安装。尽管在室外铺设时会受到保护,但必须注意最高允许导体温度为+70°C。此外,该电缆通过了VDE热冲击和压力测试,并且由于其低工作电压,不适用于欧洲低压指令所涵盖的低压电缆。

    技术参数


    主要规格
    - 导体:铜,光滑,柔性
    - 芯绝缘:PVC基化合物YI2/TI2符合VDE 0207-4 & HD 21.1
    - 最大电流容量:
    - 0.14mm²:500V
    - 0.25mm²:900V
    - 工作电压:<50V交流电
    - 峰值电压(UPP):≤250V
    - 绝缘电阻:≥200MΩ·km
    - 测试电压(AC,50Hz,1分钟):
    - 0.14mm²:1200V
    - 0.25mm²:2500V
    电气特性
    - 导体电阻:0.14mm² ≤ 142Ω/km;0.25mm² ≤ 77.5Ω/km
    - 直流电压稳定性:初步测试:800V AC,4小时20°C水浴;主测试:110V DC,20°C水浴
    - 机械、热学和化学性能:
    - 导体温度范围:固定安装 -30°C 至 +70°C;柔性使用 -5°C 至 +70°C
    - 阻燃性:符合IEC 60332-1-2标准
    - 焊接试验:符合VDE 0472-808/02.84、4.2.4.1和测试方法B
    - 热冲击试验:符合HD 21.1/VDE 0281-1和EN 60811/VDE 0473-811、-3-1.9.1
    - 热压试验:符合HD 21.1/VDE 0281-1和EN 60811/VDE 0473-811、-3-1.8.1
    - 冷弯试验:符合HD 21.1/VDE 0281-1和EN 60811/VDE 0473-811、-1-4.8.1
    - 冷拉伸试验:符合HD 21.1/VDE 0281-1和EN 60811/VDE 0473-811、-1-4.8.3
    - 冷冲击试验:符合HD 21.1/VDE 0281-1和EN 60811/VDE 0473-811、-1-4.8.5
    环境适应性
    - 罗马标准(RoHS):该电缆符合2002/95/EC号指令(RoHS),限制某些有害物质的使用
    - 低压指令:该电缆不符合欧洲低压指令

    产品特点和优势


    独特功能
    - 灵活性:采用柔软的铜导体,能够在各种安装条件下保持稳定性能。
    - 温度适应性:能够在广泛的温度范围内保持良好的电气性能,从-30°C到+70°C。
    - 阻燃性:通过了国际电工委员会(IEC)的60332-1-2标准的阻燃测试。
    - 兼容环保要求:符合欧盟的RoHS指令,适用于环保要求严格的项目。
    市场竞争力
    - 广泛应用:适用于多种应用场景,如电子设备内部布线、电信设备、测量设备等。
    - 高可靠性:通过多项机械、热学和化学性能测试,确保长时间使用下的可靠性。

    应用案例和使用建议


    应用案例
    - 电信设备内部布线
    - 计算机及外围设备的内部连接
    - 家用电器控制面板的连接线
    使用建议
    - 适用环境:在使用LiY电缆时,确保安装环境为干燥、潮湿的室内或者强制保护下的室外,特别是在温度较高的环境中。
    - 选择合适的规格:根据具体的应用需求选择合适的导体截面积和电压等级,以确保最佳的电气性能和安全性。

    兼容性和支持


    兼容性
    - 与其他标准PVC绝缘电线相比,LiY电缆在电气性能和机械性能上具备更广泛的应用前景。
    - 与其他设备的兼容性:适用于大多数标准电气设备和装置。
    支持与维护
    - U.I. Lapp GmbH 提供全面的技术支持和售后服务,包括但不限于产品咨询、技术支持和售后维修服务。
    - 保修政策:详细保修政策请参阅官方网站或联系销售代表获取更多信息。

    常见问题与解决方案


    常见问题
    1. 如何确定正确的电缆长度?
    - 解决方案:测量所需安装的实际距离,并留出足够的余量以确保安装过程中的灵活性和安全性。

    2. 在高温环境下电缆的使用寿命是否会缩短?
    - 解决方案:如果安装环境的温度超过+70°C,考虑使用更高耐温等级的电缆。LiY电缆的最大允许导体温度为+70°C,超过此温度可能会导致电缆性能下降。

    总结和推荐


    评估
    U.I. Lapp GmbH 的 LiY 电缆以其卓越的灵活性、宽广的工作温度范围和高可靠性的电气性能,成为众多应用场景的理想选择。特别是对于需要在复杂环境中保持稳定工作的设备而言,LiY 电缆能够提供可靠的电气连接,同时满足欧盟RoHS指令的环保要求。
    推荐
    鉴于其广泛的应用范围和优良的性能表现,我们强烈推荐 LiY 电缆用于各类电子设备和通信系统的内部布线。如果您对LiY电缆有任何疑问或需要更多技术支持,请联系U.I. Lapp GmbH的销售代表或技术支持团队。

4126105S厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

4126105S数据手册

厂牌 PDF简要描述 下载
LAPP 单芯线缆 LAPP 4126105S 4126105S数据手册
