2170231

产品分类: 扁平带状线缆
厂牌: LAPP
产品描述: Lapp 2芯工业电缆, UNITRONIC BUS ASI系列, 1.5 mm², 无屏蔽, 黑色TPE护套
供应商型号: 4322528
供应商: 海外现货
标准整包数: 50

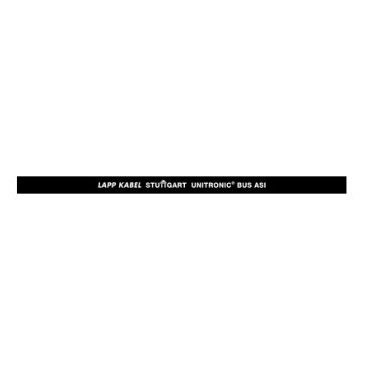

LAPP 扁平带状线缆 2170231

2170231概述

    电子元器件产品技术手册:UNITRONIC® BUS ASI

    1. 产品简介


    UNITRONIC® BUS ASI 是一款专为传感器和执行器层面通信设计的数据传输线缆。其主要功能是通过无屏蔽、几何编码的双芯扁平电缆进行数据和电源的传输,同时具备出色的耐化学性和机械强度。这种线缆适用于工业自动化与现场安装等广泛应用领域,尤其适合在机械工程中进行传感器与执行器的连接。

    2. 技术参数


    - 电压范围:黄色线缆(300V,不用于电源应用),黑色线缆(300V,不用于电源应用),红色线缆(300V)。
    - 导体电阻:1.5 mm² 导体的最大电阻为 13.7 Ω/km;2.5 mm² 导体的最大电阻为 8.21 Ω/km。
    - 最小弯曲半径:固定安装时 12 mm,灵活使用时 24 mm。
    - 测试电压:芯对芯 2000 V。
    - 温度范围:根据外护套材料不同,温度范围从 -40°C 到 +90°C。
    - 认证标准:EN 50295(欧洲),IEC 62026-2(国际),UL/CSA(UL/CSA认证)。

    3. 产品特点和优势


    - 长距离连接:新的 BUS ASI LD 版本能够使位置较远的模块得以连接。
    - 兼容性:向下兼容版本 1.5。
    - 环境友好:橡胶版本的线缆为无卤素材料。
    - 防油:TPE版本具有抗油的外护套,特别适合潮湿环境,尤其是与水溶性切削液配合使用。
    - 认证广泛:提供多种认证,确保产品质量与安全性。

    4. 应用案例和使用建议


    应用案例:在机械工程中,用于传感器和执行器之间的数据传输。例如,在装配线上将传感器数据传递给控制器,或者将控制器指令传递给执行器。
    使用建议:对于频繁移动的应用,选择 TPE 外护套的版本,因为它具有更好的灵活性和抗油性能。对于固定安装,选择橡胶版本的线缆以获得更高的机械强度。

    5. 兼容性和支持


    - 兼容性:该产品与现有的 AS-I 功率供应系统兼容。
    - 支持:制造商提供详细的技术文档和支持服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - Q: 线缆在极端环境下表现如何?
    - A: 该线缆具有广泛的温度范围,可在 -40°C 至 +90°C 的环境中正常工作。确保在安装时避免暴露在极低或极高温度下。
    - Q: 如何正确选择线缆型号?
    - A: 选择型号时应考虑实际应用环境(如固定安装或灵活使用)、所需传输的数据类型(30V DC 辅助电源或 230V AC 辅助电源)以及预期的工作温度范围。

    7. 总结和推荐


    总体而言,UNITRONIC® BUS ASI 是一款高可靠性的线缆产品,具备卓越的数据传输性能和广泛的应用范围。其良好的兼容性、环境适应性和广泛认证使其成为机械工程和自动化领域的理想选择。如果您需要高质量、稳定且灵活的线缆产品,强烈推荐使用 UNITRONIC® BUS ASI。

2170231参数

参数
长*宽*高 50m(长度)
应用等级 工业级

2170231厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

2170231数据手册

厂牌 PDF简要描述 下载
LAPP 扁平带状线缆 LAPP 2170231 2170231数据手册

2170231封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1342.1037
库存: 346
起订量: 50 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1342.1
