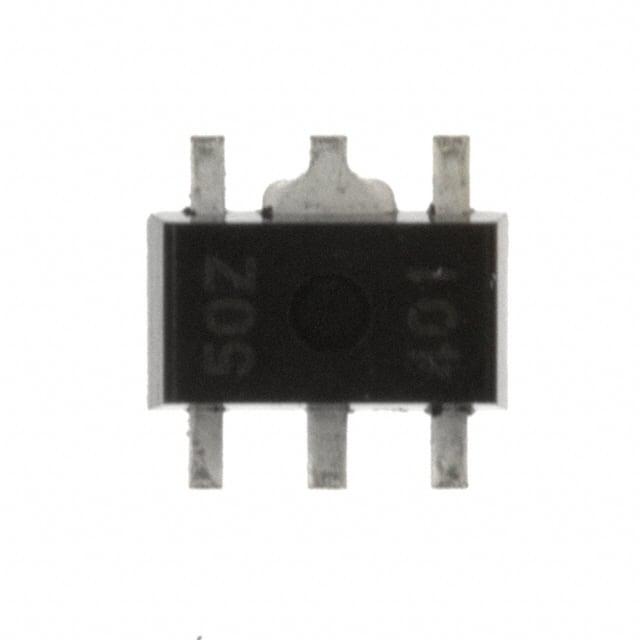

NJW4830U2-TE2

产品分类: 栅极电源驱动器
产品描述: 20μs 4.6V 40V 20μs SOT-89-5
供应商型号: J-NJR1-0015781
供应商: Chip1stop
标准整包数: 1
NISSHINBO MICRO DEVICES 栅极电源驱动器 NJW4830U2-TE2

NJW4830U2-TE2概述

    NJW4830 单高边开关:产品技术手册

    产品简介


    NJW4830 是一款单高边开关,专门设计用于提供高达0.5A的电流。此款开关内置有源钳位电路、过流保护和热关断功能,通过P沟道MOSFET实现。其工作电压范围为3V至5V逻辑信号输入,使得该产品非常适合应用于汽车配件、工业设备及其他相关领域。

    技术参数


    - 额定电压:
    - 漏源电压 \( V{DS} \):45V
    - 输入电压 \( V{IN} \):-0.3V 到 +6V
    - 钳位电压 \( V{DSS\CL} \):VDD-45V(典型值)

    - 电流:
    - 漏极电流 \( ID \):0.5A
    - 输出漏电流 \( I{OLEAKOUT} \):0.1μA(典型值)
    - 关断状态下输出漏电流 \( I{OLEAKFLT} \):1μA(最大值)

    - 电阻和功耗:
    - 导通电阻 \( R{DS\ON} \):0.35Ω(典型值)
    - 最大功率损耗 \( PD \):625mW(玻璃环氧板上安装,两层铜箔面积100mm²)

    - 保护功能:
    - 过流保护 \( I{LIMIT1} \):0.5A(典型值)
    - 热关断温度 \( Tj \):-40°C 到 +150°C

    - 环境要求:
    - 工作温度范围 \( T{opr} \):-40°C 到 +85°C
    - 存储温度范围 \( T{stg} \):-50°C 到 +150°C

    产品特点和优势


    - 内置保护电路:内置有源钳位电路、过流保护和热关断,大大提高了产品的可靠性和安全性。
    - 逻辑兼容性:可以直接由3V/5V逻辑信号控制,简化了设计和集成。
    - 低导通电阻:典型的导通电阻仅为0.35Ω,可显著减少功率损耗。
    - 低功耗:典型关断电流为110μA,有效降低了整体系统能耗。

    应用案例和使用建议


    应用案例:以汽车空调系统的电动机驱动为例,NJW4830可以有效地保护电路不受电动机的反向感应电压损坏。它能够及时切断电路,防止过流造成的损坏。
    使用建议:
    1. 在使用具有感性负载的应用时,建议在负载端添加一个飞轮二极管,以防止反向感应电压对IC造成损害。
    2. 设计时需确保电能存储 \( E{SW} \) 不超过主动钳位能力 \( E{AS} \),避免IC因过热而损坏。

    兼容性和支持


    NJW4830采用了标准SOT89-5封装,与大多数标准电路板兼容。制造商提供了详尽的技术支持和售后服务,以帮助用户在开发过程中解决问题。

    常见问题与解决方案


    - Q:如何防止反向感应电压损坏NJW4830?
    - A: 添加一个外部飞轮二极管到负载端,保护IC不受反向感应电压的影响。
    - Q:如果过流保护触发,如何处理?
    - A: 检查负载情况,确认负载是否超过了规定值。如确实存在过载,需调整负载或选择更高电流等级的产品。

    总结和推荐


    综合评估:NJW4830是一款高性能的单高边开关,具备低导通电阻、过流保护及热关断等多项保护功能。这些特性使得它在汽车配件和工业应用中表现优异,特别是在需要保护电路免受感性负载影响的场合。
    推荐使用:鉴于NJW4830的多功能性和高可靠性,强烈推荐将其应用于各种高电流需求且对可靠性要求较高的场合。

NJW4830U2-TE2参数

参数
最大传播延迟时间 -
驱动数量 -
最大工作供电电压 40V
上升时间 20μs
最小工作供电电压 4.6V
逻辑电压 - VIL,VIH -
驱动配置 -
下降时间 20μs
通道类型 -
电流 - 峰值输出(灌入,拉出) -
栅极类型 -
输入类型 -
最大高压侧电压-自举 -
通用封装 SOT-89-5
应用等级 工业级
包装方式 卷带包装

NJW4830U2-TE2厂商介绍

Nisshinbo Micro Devices(日清纺微电子)是一家日本公司,专注于微电子技术的研发和生产。该公司主营产品主要分为以下几类:

1. 传感器:包括压力传感器、温度传感器等,广泛应用于汽车、工业自动化、医疗设备等领域。

2. 通信模块:提供无线通信解决方案,如Wi-Fi、蓝牙模块等,服务于智能家居、物联网设备等市场。

3. 电源管理:包括电源转换器、电池管理系统等,应用于便携式电子设备、电动汽车等领域。

4. 微控制器:提供各种微控制器产品,用于嵌入式系统和智能控制。

Nisshinbo Micro Devices的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 品质保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 定制服务:能够根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的本地化支持。

Nisshinbo Micro Devices以其高质量的产品和服务,在微电子领域享有良好声誉。

NJW4830U2-TE2数据手册

厂牌 PDF简要描述 下载
NISSHINBO MICRO DEVICES 栅极电源驱动器 NISSHINBO MICRO DEVICES NJW4830U2-TE2 NJW4830U2-TE2数据手册

NJW4830U2-TE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.092 ¥ 9.2274
10+ $ 0.8232 ¥ 6.956
50+ $ 0.7014 ¥ 5.9268
100+ $ 0.572 ¥ 5.0751
200+ $ 0.542 ¥ 4.8089
500+ $ 0.507 ¥ 4.4984
库存: 570
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 46.13
