PH-4AW

产品描述: 1
供应商型号: 26M-PH-4AW
供应商: 云汉优选
标准整包数: 10

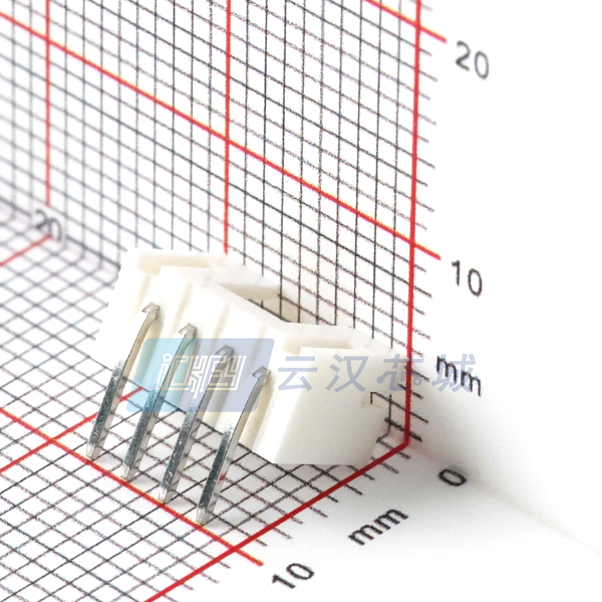

HCTL/深圳华灿天禄 矩形连接器 - 板载/直接线对板 PH-4AW

PH-4AW概述

    HC-PH 系列电子元器件技术手册

    1. 产品简介


    HC-PH 系列电子元器件是由深圳市华灿天禄电子有限公司设计和制造的一系列高品质的连接器产品。该系列产品包括直针(A)和弯针(AW)两种类型,适用于广泛的电路连接需求。HC-PH 系列主要应用于消费电子、工业自动化、通讯设备以及医疗电子等领域,为用户提供可靠且高效的电路连接解决方案。

    2. 技术参数


    HC-PH 系列的技术规格如下:
    - 电流额定值:2A(交流和直流)
    - 电压额定值:250V(交流和直流)
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 1000MΩ
    - 耐压:1000V 交流/分钟
    - 材料:底座采用尼龙 66(UL94-VO 阻燃等级),针脚采用镀锡黄铜

    3. 产品特点和优势


    HC-PH 系列电子元器件具备以下独特功能和优势:
    - 高可靠性:经过严格的测试,确保在恶劣环境下仍能稳定工作。
    - 广泛适用性:适合多种环境条件,如工业、医疗及消费电子产品。
    - 快速安装:弯针(AW)设计便于安装和布线,提高工作效率。
    - 优良的电气性能:低接触电阻和高绝缘电阻确保了可靠的电连接。

    4. 应用案例和使用建议


    HC-PH 系列电子元器件广泛应用于各种场景,例如:
    - 消费电子设备:电视、音响、家用电器等内部电路连接。
    - 工业自动化:机器人的控制系统和传感器连接。
    - 通讯设备:路由器、交换机等设备的电路连接。
    - 医疗设备:医疗器械内的精密电路连接。
    使用建议:
    - 在高振动环境中,应选用弯针(AW)型号以增强连接稳定性。
    - 高温环境下使用时,确保环境温度不超过产品额定范围。
    - 连接时注意清洁针脚和插座,避免灰尘和杂质影响接触性能。

    5. 兼容性和支持


    HC-PH 系列电子元器件可与其他标准电路板(PCB)和相关设备兼容。制造商提供详尽的技术文档和支持服务,帮助用户顺利安装和调试产品。

    6. 常见问题与解决方案


    - Q: 接触不良如何解决?
    - A: 清洁针脚和插座,确保无灰尘或杂质。
    - Q: 发热过高怎么办?
    - A: 确保安装正确,通风良好,避免过载。
    - Q: 绝缘电阻低怎么办?
    - A: 检查是否有液体或腐蚀物质进入,必要时更换新件。

    7. 总结和推荐


    综上所述,HC-PH 系列电子元器件凭借其出色的性能和广泛的应用领域,已成为市场上备受青睐的产品。其高可靠性、宽泛的工作温度范围和优秀的电气性能使其成为众多应用场景的理想选择。我们强烈推荐此产品给需要高性能连接器的用户。

    本文档由深圳市华灿天禄电子有限公司整理,更多详细信息请参阅技术手册。

PH-4AW参数

参数
触头镀层 -
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 -
颜色 -
电缆间距 -
排数 1

PH-4AW厂商介绍

HCTL(Hauzinger CleanTech Lab)是一家奥地利公司,专注于清洁技术和环境监测设备的研发与制造。HCTL的主营产品包括:

1. 环境监测设备:用于监测空气质量、水质等环境参数,帮助企业和政府机构评估和改善环境状况。
2. 分析仪器:提供高精度的化学分析仪器,用于实验室和工业生产中的材料分析。
3. 传感器技术:开发和生产各种类型的传感器,用于监测温度、湿度、压力等物理参数。
4. 清洁技术解决方案:提供清洁能源和废物处理技术,促进可持续发展。

HCTL的产品广泛应用于工业、环境监测、科研、医疗和教育等多个领域。

HCTL的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 高质量标准:产品符合国际质量认证标准,确保可靠性和准确性。
- 定制解决方案:能够根据客户需求提供定制化的解决方案。
- 全球服务网络:拥有遍布全球的服务和销售网络,提供快速响应和技术支持。

PH-4AW数据手册

厂牌 PDF简要描述 下载
HCTL/深圳华灿天禄 矩形连接器 - 板载/直接线对板 HCTL/深圳华灿天禄 PH-4AW PH-4AW数据手册

PH-4AW封装设计

查看详情并下载
Symbol
Footprint
3D Model
