首页  >  产品百科  >  BMI-S-209-F

BMI-S-209-F

产品分类: 其他射频器件
厂牌: LAIRD
产品描述: Board Mount EMI Enclosures 29.36 x 32 x 7mm RF Absorber One-piece CRS Tin SMD
供应商型号: UA-BMI-S-209-F
供应商: 海外现货
标准整包数: 1
LAIRD 其他射频器件 BMI-S-209-F

BMI-S-209-F概述


    产品简介

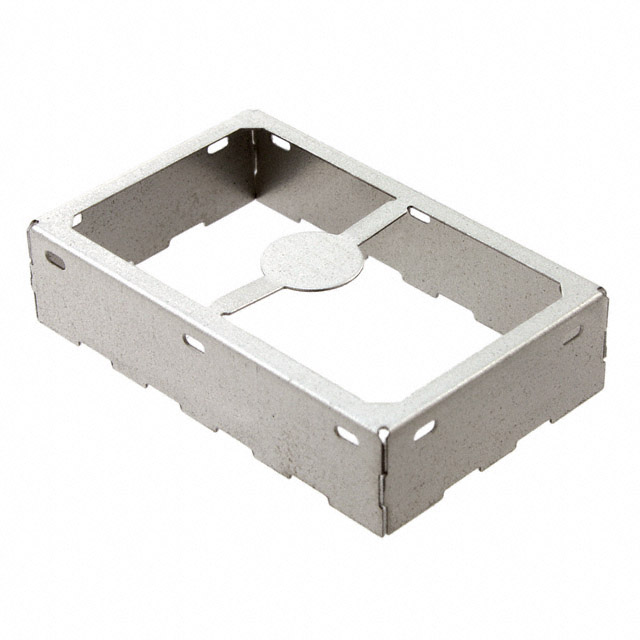

    产品名称: 板级屏蔽罩
    产品型号: BMI-S-209
    厂商: Laird Technologies
    基本介绍:
    板级屏蔽罩(Board Level Shield)是一种用于保护电子电路板免受电磁干扰(EMI)的装置。它通常由冷轧钢制成,表面处理为全哑光锡,以增强防护效果。这种屏蔽罩适用于多种应用领域,如无线通信设备、医疗设备、工业自动化系统等。

    技术参数


    - 封装方式: 带卷和托盘包装
    - 材料: 冷轧钢,半硬状态
    - 表面处理: 全哑光锡(1.25-5.00微米)
    - 包装尺寸:
    - 卷直径:381mm
    - 托盘宽度:44mm
    - 高度:28mm
    - 数量:400个
    - 带宽: 0.20mm
    - 节距: 1008/1010
    - 关键尺寸:
    - 宽度:29.36±0.10mm
    - 长度:18.50±0.10mm
    - 节距:7.00±0.10mm
    - 装配高度: 7.20mm
    - 遮蔽高度: 3.00mm

    产品特点和优势


    产品特点:
    - 高性能材料: 采用冷轧钢材料,具有良好的机械强度和导电性。
    - 优良的表面处理: 全哑光锡表面处理,提高抗腐蚀能力和耐久性。
    - 可靠的组装性能: 尺寸精确,便于装配和调试。
    - 广泛应用: 适用于多种电子设备,满足不同应用需求。
    产品优势:
    - 卓越的屏蔽效果: 有效抑制电磁干扰,保证电路稳定运行。
    - 易于安装: 简化的安装过程,节省时间和成本。
    - 长寿命: 高质量材料和工艺,确保长期可靠使用。
    - 客户定制: 支持多种材料和包装选项,灵活适应客户需求。

    应用案例和使用建议


    应用案例:
    - 无线通信设备: 在智能手机和平板电脑中,板级屏蔽罩可以防止内部信号相互干扰。
    - 医疗设备: 如超声波诊断仪和心电图机,屏蔽罩有助于保持信号的纯净。
    - 工业自动化系统: 在复杂的控制系统中,屏蔽罩可以减少外部电磁干扰对系统的干扰。
    使用建议:
    - 合理规划: 在设计阶段充分考虑屏蔽罩的安装位置,确保最佳的电磁屏蔽效果。
    - 规范操作: 安装过程中要严格按照规范操作,确保装配正确无误。
    - 定期检查: 使用过程中定期检查屏蔽罩的状态,确保其正常工作。

    兼容性和支持


    - 兼容性: 本产品兼容多种电子设备和电路板,可根据具体需求进行选择。
    - 支持服务: Laird Technologies提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题1: 屏蔽效果不佳
    解决方案: 检查屏蔽罩的装配情况,确保接触良好。必要时重新安装。
    常见问题2: 表面处理不均匀
    解决方案: 检查表面处理工艺,确保每个环节符合标准。如发现问题,及时联系厂商更换。
    常见问题3: 组装困难
    解决方案: 确认所有尺寸符合要求,参考技术手册中的安装指南。如有需要,咨询厂商获取更多帮助。

    总结和推荐


    综上所述,板级屏蔽罩(BMI-S-209)是一款高性能的产品,具备出色的电磁屏蔽效果和可靠性。它广泛应用于多个行业,能够有效提高设备的整体性能和稳定性。Laird Technologies提供的优质服务和支持也为用户提供了极大的便利。因此,强烈推荐使用该产品,特别是在对电磁干扰敏感的应用环境中。

BMI-S-209-F参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
长*宽*高 29.36mm*18.5mm*7mm
安装方式 支架安装,贴片安装
零件状态 在售
包装方式 卷带包装

BMI-S-209-F厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

BMI-S-209-F数据手册

厂牌 PDF简要描述 下载
LAIRD 其他射频器件 LAIRD BMI-S-209-F BMI-S-209-F数据手册

BMI-S-209-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.755 ¥ 6.8331
214+ $ 0.7488 ¥ 6.7765
596+ $ 0.7275 ¥ 6.5842
1443+ $ 0.685 ¥ 6.1995
12000+ $ 0.395 ¥ 3.5749
24000+ $ 0.3513 ¥ 3.179
36000+ $ 0.3425 ¥ 3.0998
60000+ $ 0.33 ¥ 2.9866
库存: 22421
起订量: 154 增量: 400
交货地:
最小起订量为:1
合计: ¥ 6.83
直接购买
加入购物车
