CM1210B223R-1A

产品分类: 共模滤波器
厂牌: LAIRD
产品描述: 80V 250mA 2 22μH@ 100kHz 1.1KΩ@ 10MHz 500mΩ 水平安装,贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: 240-CM1210B223R-1ATR-ND
供应商: Digi-Key
标准整包数: 1

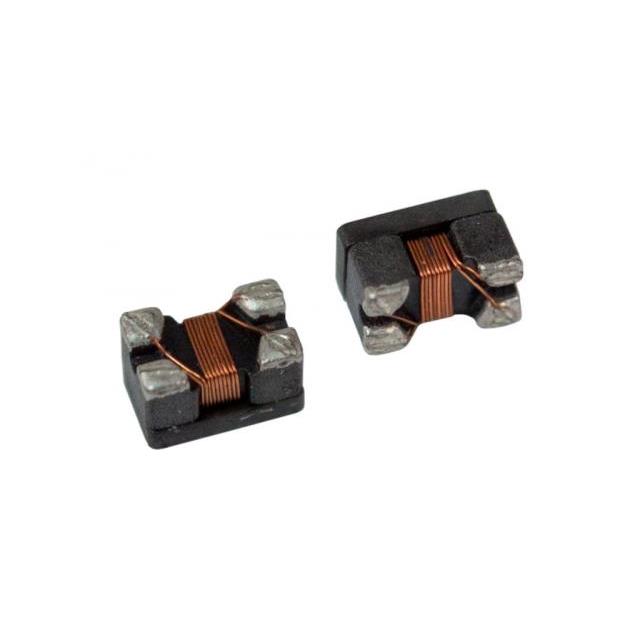

LAIRD 共模滤波器 CM1210B223R-1A

CM1210B223R-1A概述

    # Laird Performance Materials 共模电感技术手册解析

    产品简介


    Laird Performance Materials 提供的 CM 系列共模电感(Common Mode Chokes)是专门设计用于汽车、电信及工业信号线应用的高性能元件。其核心采用磁性线绕结构,具备卓越的宽带频率范围内共模噪声抑制能力。此外,紧凑的低轮廓设计使其成为汽车电子、工业和通信系统设计的理想选择。
    主要功能:
    - 高效抑制共模噪声。
    - 支持广泛的频率范围,尤其适用于宽带信号线。
    - 超长的工作温度范围,适合恶劣环境下的应用。
    应用领域:
    - 汽车CAN-BUS信号线。
    - 电信与工业信号线。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | CM1210: 3.20×2.50 mm, CM1812: 4.50×3.20 mm |
    | 材质 | 磁性材料 |
    | 工作温度范围 | CM1210系列:-55°C至+150°C |
    CM1812系列:-55°C至+150°C |
    | 储存湿度 | 85±3%RH |
    | 电感值 | CM1210: 0.55µH ±20% |
    | 推荐焊接温度曲线 | 图1中给出具体焊接曲线 |

    产品特点和优势


    Laird 的 CM 系列共模电感具有以下显著特点:
    - 卓越的共模噪声抑制性能:在宽带频率内表现出色。
    - 可靠性高:符合 AEC-Q200 标准,确保长期稳定性。
    - 紧凑设计:低轮廓和小尺寸满足现代电子产品对空间优化的需求。
    这些特性使得该系列产品在市场上具有较强的竞争力,尤其是在需要高性能和可靠性的环境中。

    应用案例和使用建议


    应用案例
    Laird CM 系列共模电感广泛应用于汽车 CAN-BUS 系统、电信设备及工业控制系统。例如,在汽车电子领域,它们被用来保护关键信号线路免受电磁干扰的影响。
    使用建议
    为了充分发挥 CM 系列共模电感的优势,在实际应用时应注意以下几点:
    - 严格按照推荐的焊接温度曲线进行操作以保证最佳焊接效果。
    - 在运输和存储过程中采取适当的防护措施避免物理损伤。

    兼容性和支持


    Laird Performance Materials 提供全面的技术支持和服务保障,包括但不限于产品选型指导、定制化解决方案等服务。此外,该系列产品易于与其他主流电子元件集成,适用于多种电路板设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品表面出现氧化现象 | 确保存放环境无氯硫化合物 |
    | 焊接后发现虚焊情况 | 检查焊接工艺是否符合要求 |

    总结和推荐


    综上所述,Laird Performance Materials 的 CM 系列共模电感凭借其出色的性能参数、广泛的应用场景以及优秀的技术支持,在汽车、电信和工业自动化等多个行业中展现出强大的市场潜力。对于需要高效共模噪声抑制功能且对体积要求严格的项目来说,这款产品无疑是理想的选择。
    我们强烈推荐使用 Laird Performance Materials 的 CM 系列共模电感作为您的首选解决方案,特别是在面对复杂多变的应用环境时。

CM1210B223R-1A参数

参数
额定电流 250mA
线路数量 2
额定电压-AC -
额定电压-DC 80V
阻抗 1.1KΩ@ 10MHz
电感值 22μH@ 100kHz
直流电阻 500mΩ
长*宽*高 3.2mm*2.5mm*2.5mm
安装方式 水平安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

CM1210B223R-1A厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

CM1210B223R-1A数据手册

厂牌 PDF简要描述 下载
LAIRD 共模滤波器 LAIRD CM1210B223R-1A CM1210B223R-1A数据手册

CM1210B223R-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3084 ¥ 2.5555
库存: 8000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5111
