28C0236-0DW-10

产品分类: 磁珠
厂牌: LAIRD
产品描述: 5A 460Ω@100MHz 10mΩ 插件 通孔安装 84.46mm(长度)*10mm(高度)
供应商型号: EUR-28C0236-0DW-10
供应商: 海外现货
标准整包数: 1

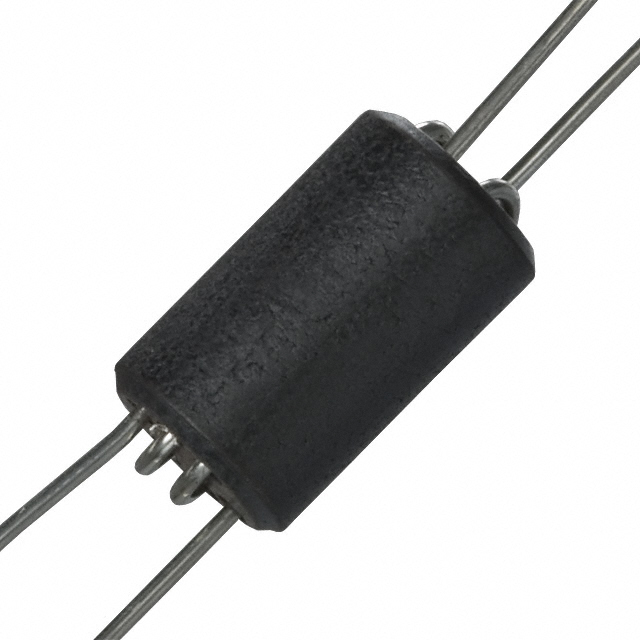

LAIRD 磁珠 28C0236-0DW-10

28C0236-0DW-10概述

    EMI Ferrite Chip Beads 技术手册

    1. 产品简介


    Laird 是一家专注于无线通信和智能系统设计及供应的全球科技公司,提供用于保护电子产品的组件和系统。其产品广泛应用于多个领域,如手机、电信、信息技术、汽车、公共安全、消费电子、医疗、铁路、采矿和工业市场。本手册中的电子元器件主要为滤波电感器(EMI Filtering & RF Inductors),尤其聚焦于EMI Ferrite Chip Beads(滤波铁氧体芯片)。
    这些产品主要用于信号线和电源线的电磁干扰抑制。它们具有小型化、高可靠性和成本效益的特点,适用于广泛的尺寸范围(从EIA 0201到3312),能够处理各种频率和电流需求。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | 最大可达10安培(IMAX),连续运行能力。 |
    | 封装尺寸 | 0402、0603、0805、1206、1210、1612、1806、1812、2220、2545等多种尺寸。 |
    | 阻抗/电感值 | 范围从10欧姆到数千欧姆。 |
    | 最大直流电阻 (DCR) | 通常小于100毫欧姆。 |
    | 工作温度范围 | -40°C 至 +125°C。 |
    具体技术参数示例如下:
    - 型号:HZ0402A601R-10
    - 尺寸:0402(1005)
    - 额定电流:1000 mA
    - 阻抗:600 Ω(@1 MHz)
    - 型号:HZ1206E601R-10
    - 尺寸:1206(3216)
    - 额定电流:600 mA
    - 阻抗:202 Ω(@25 MHz)

    3. 产品特点和优势


    - 高可靠性:采用单片结构,确保长时间稳定运行。
    - 强电流适应性:最大电流可达10安培。
    - 广泛应用:适用于多种频率和电流要求的应用场景。
    - 良好的磁偏置性能:表现出色的电流偏置保留性能。

    4. 应用案例和使用建议


    这些滤波电感器广泛应用于移动设备、计算机和网络设备等。在这些设备中,它们主要用于减少噪声,提高信号质量和系统的整体稳定性。
    使用建议:
    - 在高频应用中,选择阻抗较高的型号,以更好地抑制高频噪声。
    - 在低频应用中,选择具有较高电流承载能力的型号,以保证持续稳定的电流传输。

    5. 兼容性和支持


    Laird 的产品具有广泛的兼容性,可以轻松集成到现有系统中。客户可以通过当地办事处获得技术支持和维护服务。此外,公司还提供了专门的SPICE模型,以帮助进行更准确的设计和仿真。

    6. 常见问题与解决方案


    问题1:如何判断电感器的工作状态?
    - 解决方案:通过测量其直流电阻(DCR)和阻抗来判断。如果DCR超出正常范围,则可能存在内部故障。
    问题2:在高电流应用中,如何避免电感器过热?
    - 解决方案:确保选择额定电流高于应用电流的型号,并保证良好的散热条件。

    7. 总结和推荐


    优点总结:
    - 高可靠性:单片结构设计确保长期稳定运行。
    - 广泛适用性:适应不同应用场景的频率和电流要求。
    - 优良的磁偏置性能:出色的电流偏置保留性能。
    综上所述,Laird 的 EMI Ferrite Chip Beads 是一种高质量的滤波电感器,非常适合需要电磁干扰抑制和信号完整性保障的应用场合。强烈推荐使用。

28C0236-0DW-10参数

参数
额定电流 5A
阻抗@频率 460Ω@100MHz
直流电阻(DCR) 10mΩ
长*宽*高 84.46mm(长度)*10mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

28C0236-0DW-10厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

28C0236-0DW-10数据手册

厂牌 PDF简要描述 下载
LAIRD 磁珠 LAIRD 28C0236-0DW-10 28C0236-0DW-10数据手册

28C0236-0DW-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.012 ¥ 8.6369
库存: 250
起订量: 232 增量: 1
交货地:
最小起订量为:10
合计: ¥ 86.36
直接购买
加入购物车
