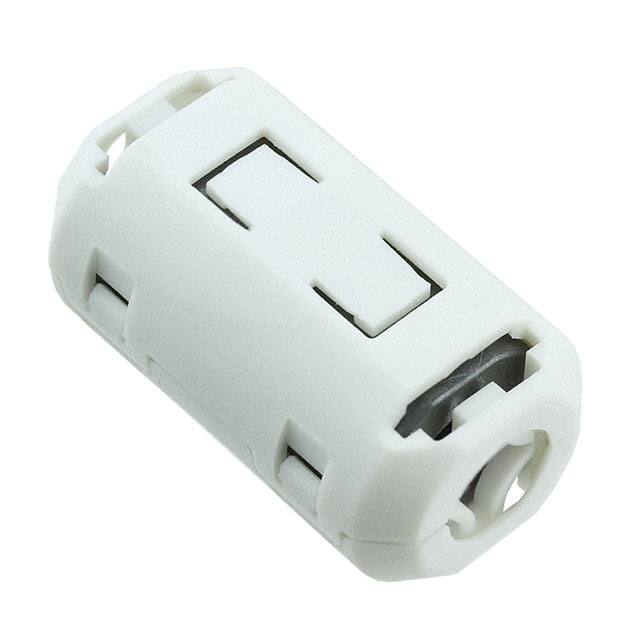

28A2738-0A0

产品分类: 磁芯
厂牌: LAIRD
产品描述: 28 自由悬挂 35.1mm*18mm*19.7mm
供应商型号: 240-2602-ND
供应商: Digi-Key
标准整包数: 1
LAIRD 磁芯 28A2738-0A0

28A2738-0A0概述


    产品简介


    Laird Technologies 是一家专注于无线通信和智能系统设计的全球科技企业。其产品和服务涵盖了一系列保护电子产品不受电磁干扰(EMI)影响的组件。这些组件主要用于各种电子行业,如手机制造、电信、信息技术、汽车、公共安全、消费类电子产品、医疗、铁路、采矿和工业市场。
    本手册介绍的是Laird Technologies 的EMI电缆磁芯产品系列。这些产品主要包括高频(HF)、宽带(28B)和低频(LF)的圆柱形磁芯、分段式磁芯以及柔性软缆磁芯等。通过选择适当的材料和尺寸,这些磁芯可以有效抑制电缆和接线盒中的电磁干扰,适用于各种严苛的电磁环境。

    技术参数


    高频(HF)圆柱形EMI磁芯
    - 材料:高频率优化的圆柱形实心铁氧体磁芯
    - 适用范围:电缆和接线盒
    - 阻抗范围:300 MHz到2 GHz之间,不同型号具有不同的阻抗值
    - 典型规格:
    - HFB075024-000:外径7.50 mm,长度10.00 mm,阻抗值分别为300 MHz下124 Ω,500 MHz下136 Ω,800 MHz下138 Ω,1 GHz下133 Ω
    - HFB095051-200:外径9.52 mm,长度19.00 mm,阻抗值分别为300 MHz下120 Ω,500 MHz下135 Ω,800 MHz下151 Ω,1 GHz下147 Ω
    宽带(28B)圆柱形EMI磁芯
    - 材料:宽带优化的圆柱形铁氧体磁芯
    - 适用范围:电缆和接线盒
    - 阻抗范围:25 MHz到300 MHz之间,不同型号具有不同的阻抗值
    - 典型规格:
    - 28B0375-100:外径9.53 mm,长度14.48 mm,阻抗值分别为25 MHz下74 Ω,100 MHz下154 Ω,300 MHz下282 Ω
    - 28B0375-300:外径9.53 mm,长度19.05 mm,阻抗值分别为25 MHz下100 Ω,100 MHz下194 Ω,300 MHz下310 Ω

    产品特点和优势


    Laird Technologies 的EMI电缆磁芯具备以下几个显著的特点和优势:
    - 高性能材料:采用高性能材料制成,可以在有限的空间内提供更高的电磁干扰抑制能力。
    - 紧凑设计:较小的体积和重量,易于安装,适用于空间受限的应用环境。
    - 通用性强:可适应不同尺寸和类型的电缆,适合广泛的电缆和接线盒应用。
    - 易于安装:设计简便,可轻松安装在电缆和接线盒上,且拆卸方便。

    应用案例和使用建议


    应用案例
    1. 电信设备:在高密度电信中心使用时,这些磁芯能够有效降低信号干扰,确保电信系统的稳定运行。
    2. 汽车电子:在汽车的多种电子设备中,这些磁芯能减少电磁干扰,提高车载电子设备的可靠性。
    3. 医疗设备:用于医疗成像和诊断设备中,减少电磁干扰对医疗图像的影响,确保诊断结果的准确性。
    使用建议
    - 安装位置:安装时尽可能靠近噪声源,以便更有效地抑制干扰。
    - 多圈绕法:对于高阻抗需求的应用,可以通过增加绕线次数来提高峰值阻抗。
    - 分段安装:对于无法滑动磁芯的电缆或连接器,建议使用分段磁芯以提高安装灵活性。

    兼容性和支持


    - 兼容性:这些磁芯与大多数常见的电缆类型和接线盒兼容,广泛应用于各种电子设备。
    - 支持:Laird Technologies 提供全面的技术支持和售后服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:如何确定最佳磁芯尺寸?
    - 解决方法:根据具体应用需求,参考产品手册中的技术参数和“设计规则”,选择合适的磁芯尺寸。
    - 问题2:如何处理多根电缆共用一个磁芯的情况?
    - 解决方法:在设计阶段将多个导线配置为同轴线对,以提高磁芯的共模抑制能力。
    - 问题3:如何正确安装磁芯?
    - 解决方法:确保磁芯在安装过程中紧密贴合电缆表面,避免任何间隙产生。

    总结和推荐


    综上所述,Laird Technologies 的EMI电缆磁芯系列具备优异的电磁干扰抑制能力和高度的通用性,非常适合于各种严苛的电磁环境中。通过选择合适的磁芯型号和尺寸,这些产品能够在众多应用场景中发挥出色的表现。因此,强烈推荐使用这些高质量的产品,以确保电子设备的稳定运行和可靠性。
    通过以上内容,我们可以清晰地了解Laird Technologies EMI电缆磁芯的产品特点、应用场景及技术细节。这些磁芯不仅能满足严格的电磁干扰抑制需求,还能帮助电子设备实现更好的性能和可靠性。

28A2738-0A0参数

参数
磁路截面积 -
直径 -
磁路长度 -
磁体体积 -
磁芯材料 28
有效面积(Ae) -
容差 -
初始磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
有效磁导率 -
长*宽*高 35.1mm*18mm*19.7mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

28A2738-0A0厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

28A2738-0A0数据手册

厂牌 PDF简要描述 下载
LAIRD 磁芯 LAIRD 28A2738-0A0 28A2738-0A0数据手册

28A2738-0A0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4648 ¥ 49.8718
10+ $ 3.7228 ¥ 33.9739
25+ $ 3.0322 ¥ 27.406
50+ $ 2.6487 ¥ 23.9394
100+ $ 2.2917 ¥ 20.7133
350+ $ 2.1506 ¥ 19.4377
库存: 947
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.87
