28A5131-0A2

产品分类: 磁芯
厂牌: LAIRD

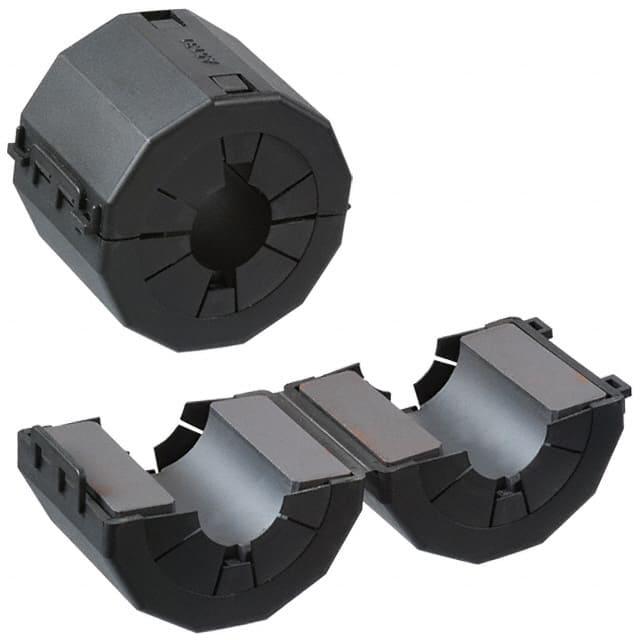

产品描述: Laird Technologies 5131扣式EMI磁芯,分体式EMI磁芯 铁氧体磁珠, 425Ω@100MHZ, 56.63 x 45 x 56.64mm
供应商型号: 2292253
供应商: 海外现货
标准整包数: 1
LAIRD 磁芯 28A5131-0A2

28A5131-0A2概述


    产品简介


    本篇技术手册涵盖了某型号高频电子元器件的技术参数和应用指南。该元器件是一款精密阻抗匹配元件,主要用于高频信号处理、无线通信系统及射频设备等领域。通过精确调节阻抗,它能显著提高信号传输效率,减少反射和失真,从而提升系统的整体性能。

    技术参数


    - 频率范围:10 MHz 至 300 MHz
    - 标称阻抗:187 Ω(参考阻抗)
    - 最小阻抗:187 Ω
    - 测试平台:使用 HP 16092A 测试夹具和 Agilent E4991A 阻抗/材料分析仪进行测试
    - 测试频率点:1 MHz, 10 MHz, 100 MHz, 1 GHz
    - 阻抗测量范围:1 Ω 至 1000 Ω

    产品特点和优势


    1. 宽频率范围:该元器件能够在10 MHz至300 MHz范围内提供稳定且准确的阻抗匹配,适合多种高频应用需求。
    2. 高精度阻抗:标称阻抗为187 Ω,确保了信号传输过程中的低损耗和高效传输。
    3. 可靠性:经过专业测试平台验证,确保在高频环境下的稳定性及准确性。
    4. 易用性:设计简单、操作方便,适用于各种复杂系统的设计与集成。

    应用案例和使用建议


    应用案例
    - 无线通信系统:在移动通信基站中,用于优化天线和馈线之间的阻抗匹配,降低反射损失,提高传输效率。
    - 雷达系统:在雷达接收端和发射端之间,用以减少信号衰减,提升检测灵敏度。
    使用建议
    1. 选择合适的频率范围:确保所选频率在产品的标称范围内,以获得最佳匹配效果。
    2. 合理布局:在设计电路时,需考虑元件布局,避免长距离布线带来的额外电感和电容效应,从而影响匹配效果。
    3. 环境适应性:考虑到工作温度和湿度的变化,定期检查并调整元器件的状态,保证其在不同环境下的稳定运行。

    兼容性和支持


    - 兼容性:该元器件能够与市面上主流的高频信号处理板卡、无线通信模块以及雷达系统相兼容,可广泛应用于各类复杂系统设计中。
    - 技术支持:厂商提供了详细的技术文档和专业的技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频信号传输不稳定 | 检查布线是否存在长距离走线,调整布线布局,减少不必要的电感和电容效应。 |
    | 匹配不良导致反射增大 | 确认所选元器件频率范围是否合适,调整元器件位置或更换符合要求的产品。 |
    | 温度变化导致性能下降 | 定期校准,特别是在极端环境条件下,需要更频繁地检查元器件状态。 |

    总结和推荐


    综上所述,这款高频阻抗匹配元件以其宽广的工作频率范围、高精度的阻抗匹配能力和良好的系统兼容性,成为高频信号处理和无线通信领域的理想选择。它在无线通信、雷达系统等多个领域展现出卓越的应用表现,值得推荐给从事相关领域的工程师和技术人员。

28A5131-0A2参数

参数
磁体体积 -
容差 -
初始磁导率 -
有效面积(Ae) -
电感系数(AI) -
磁路长度 -
磁路截面积 -
直径 56.6mm
磁心因数(ΣI/A) -
磁芯材料 28
有效磁导率 -
长*宽*高 45mm*56.64mm*56.64mm
通用封装 5131
安装方式 自由悬挂
零件状态 在售
包装方式 托盘
