CM1210A204R-1A

产品分类: 共模滤波器
厂牌: LAIRD
产品描述: 80V 70mA 2 200μH@ 100kHz 5.5Ω 水平安装,贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: 240-CM1210A204R-1ATR-ND
供应商: Digi-Key
标准整包数: 1

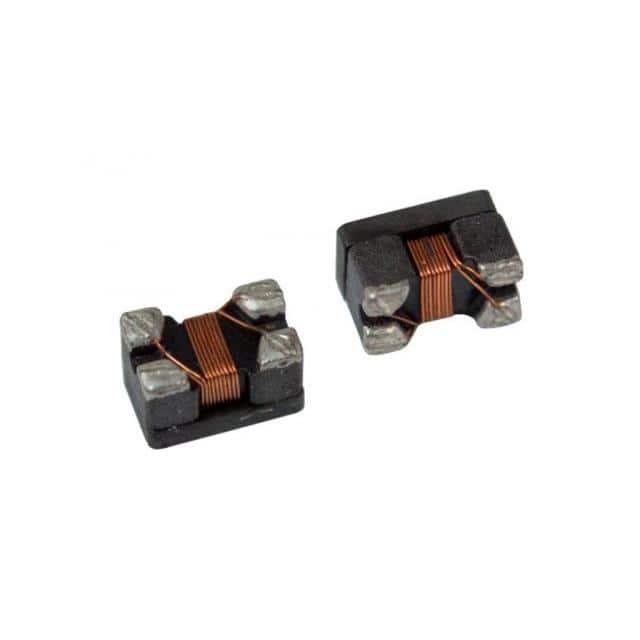

LAIRD 共模滤波器 CM1210A204R-1A

CM1210A204R-1A概述

    # Laird Performance Materials Common Mode Chokes 技术手册

    1. 产品简介


    Laird Performance Materials 的 CM1210 和 CM1812 系列汽车信号线共模电感是专为汽车、电信和工业信号线设计的高性能元件。这些共模电感采用磁线绕制结构,具有卓越的宽带频率范围内共模噪声抑制能力,并且具备低轮廓和紧凑设计的特点。它们广泛应用于汽车 CAN-BUS 信号线、电信和工业信号线等领域。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +150°C |
    | 测试电压(直流) | 0.36 Vdc |
    | 最大额定电流 | 0.2 A |
    | 直流电阻(最大值) | 0.7 欧姆 |
    | 额定电感 | 0.55 μH ± 20% |
    | 共模阻抗(10 MHz) | 50 欧姆 |
    | 尺寸代码 | CM1210 和 CM1812 |
    | 材料代码 | 上盖:聚酰亚胺薄膜 |
    线材:镀锡铜线 |
    芯材:铁氧体磁芯 |
    端子:镀锡铜端子 |

    3. 产品特点和优势


    - 磁线绕制结构:提供高效的电磁干扰屏蔽。
    - 宽带频率范围内的共模噪声抑制:有效减少电磁干扰。
    - 低轮廓和紧凑设计:适用于空间受限的应用环境。
    - 符合 AEC-Q200 标准的可靠性测试:确保产品在恶劣环境下的稳定运行。

    4. 应用案例和使用建议


    应用案例
    - 汽车 CAN-BUS 信号线:用于汽车电子系统中的数据传输,提高信号质量。
    - 电信和工业信号线:减少信号传输过程中的噪声干扰,提升通信质量。
    使用建议
    - 在焊接过程中,推荐使用轻微激活的松香助焊剂。
    - 推荐的回流焊温度曲线见图 1。

    5. 兼容性和支持


    - 兼容性:CM 系列共模电感与多种电子设备兼容,适合汽车、电信和工业应用。
    - 支持:Laird Performance Materials 提供全面的技术支持和售后服务,确保客户能够顺利集成和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品焊接不良 | 确保使用推荐的助焊剂和焊接温度曲线 |
    | 产品性能下降 | 检查存储条件,避免氯化物和硫化物暴露 |

    7. 总结和推荐


    Laird Performance Materials 的 CM1210 和 CM1812 系列汽车信号线共模电感凭借其卓越的性能和可靠性,在汽车、电信和工业领域表现出色。其紧凑的设计和优异的共模噪声抑制能力使其成为相关应用的理想选择。我们强烈推荐此系列产品给需要高性能共模电感的用户。
    如果您有任何疑问或需要进一步的信息,请联系 Laird Performance Materials 客户支持团队。

CM1210A204R-1A参数

参数
额定电压-DC 80V
阻抗 -
电感值 200μH@ 100kHz
直流电阻 5.5Ω
额定电流 70mA
线路数量 2
额定电压-AC -
长*宽*高 3.2mm*2.5mm*2.5mm
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CM1210A204R-1A厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

CM1210A204R-1A数据手册

厂牌 PDF简要描述 下载
LAIRD 共模滤波器 LAIRD CM1210A204R-1A CM1210A204R-1A数据手册

CM1210A204R-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.8943 ¥ 7.4113
库存: 6000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 14822.6
