PDQ24496-91NF

产品分类: 天线
厂牌: LAIRD
产品描述: 6.4dB 2 50Ω 2.4GHz,5.4GHz 支架安装,面板安装 41mm(高度)
供应商型号: 3014055
供应商: 海外现货
标准整包数: 1
LAIRD 天线 PDQ24496-91NF

PDQ24496-91NF概述


    产品简介


    PDQ24496 是一款由 Laird 公司生产的 4 端口多输入多输出(MIMO)定向天线。该天线设计用于室内和室外的 802.11n MIMO 应用,特别是高密度 Wi-Fi 应用场合。PDQ24496 在 2400-2500 MHz 和 4900-5950 MHz 频段内具备双频带覆盖能力,能够适用于多种无线网络环境。它的高性能和高密度信号密度使其成为应对相邻干扰的理想选择。

    技术参数


    - 频率范围: 2400-2500 MHz / 4900-5950 MHz
    - 平均峰值增益: 6.4 dBi (2400-2500 MHz),4.8 dBi (4900-5950 MHz)
    - 最大峰值增益: 6.8 dBi (2400-2500 MHz),6.5 dBi (4900-5950 MHz)
    - 最大增益± 30° 以上地平线: N/A (2400-2500 MHz),3.2 dBi (4900-5950 MHz)
    - 方位角 3 dB 波束宽度: 68°/63° (2400-2500 MHz),58°/57° (4900-5950 MHz)
    - 仰角 3 dB 波束宽度: 62°/71° (2400-2500 MHz),58°/56° (4900-5950 MHz)
    - 驻波比 (VSWR): 平均 1.5:1 (2400-2500 MHz),1.3:1 (4900-5950 MHz)
    - 端口间隔离度: 平均 43 dB (2400-2500 MHz),41 dB (4900-5950 MHz)
    - 端口间隔离度: 最大 >30 dB (2400-2500 MHz),>30 dB (4900-5950 MHz)
    - 最大输入功率: 每个端口 1 W(环境温度为 25°C/77°F)
    - 尺寸: 254 x 254 x 41 mm (10" x 10" x 1.6")
    - 重量(不含安装架): 1.14 kg (2.50 lbs)

    产品特点和优势


    PDQ24496 的主要特点和优势包括:
    - 双极化设计: 两个端口垂直极化,两个端口水平极化,有助于减少多路径干扰。
    - 高密度 Wi-Fi: 高密度信号密度可以满足高流量环境下的需求。
    - IP-67 防护等级: 能够防尘防水,适用于严苛的户外环境。
    - 超薄紧凑设计: 采用耐候性的聚碳酸酯材料制成,能在各种环境中稳定运行。

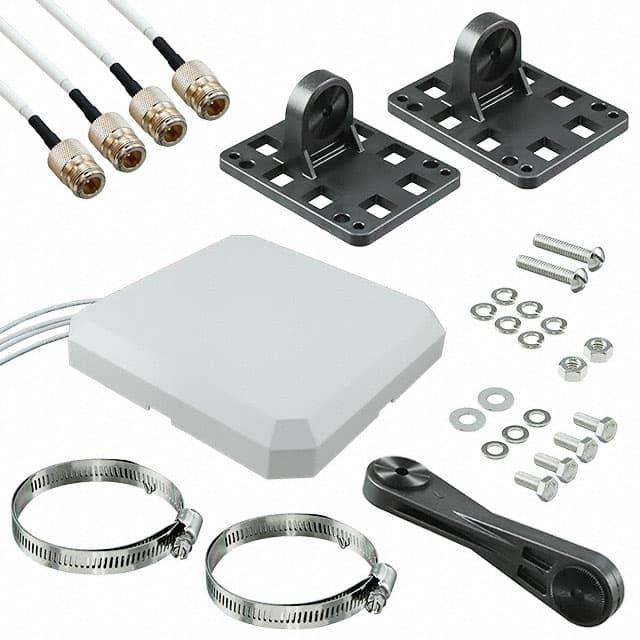

    - 多功能安装选项: 可以通过安装臂直接固定到垂直表面或者桅杆上,便于灵活安装。
    - 高可靠性: 符合 RoHS 标准,环保无害。

    应用案例和使用建议


    PDQ24496 天线广泛应用于各类场景,例如:
    - 体育娱乐: 户外体育馆、竞技场和会议中心。
    - 酒店和赌场: 提供优质的无线网络体验。
    - 交通运输: 机场、公交站和火车站等。
    - 零售业: 商店和购物中心内的步行街。
    - 教育机构: 图书馆和博物馆。
    使用建议:
    为了获得最佳的信号质量,应确保天线正确安装并调整方向,以优化信号辐射模式。此外,建议在高频段(如 5 GHz)使用时,尽量减少周围障碍物的干扰,以保持较高的信号质量。

    兼容性和支持


    PDQ24496 支持 N 型连接器,可以方便地与其他符合标准的设备连接。Laird 提供了全球范围内的技术支持和服务,客户可以通过邮件或电话联系相应的区域销售部门获取帮助。

    常见问题与解决方案


    1. 问题: 天线在某些频段上的信号强度较低。
    - 解决方案: 检查天线的安装位置和方向,确保没有金属或其他干扰源阻挡信号。
    2. 问题: 遇到多个设备同时接入时信号不稳定。
    - 解决方案: 调整天线的方向或增加设备间的距离,以减少多路径干扰。

    总结和推荐


    PDQ24496 作为一款高密度 Wi-Fi 应用的 MIMO 定向天线,在多个领域都有着广泛应用前景。其卓越的性能、可靠的兼容性和丰富的应用场景使其成为市场的有力竞争者。如果您正在寻找一款能够在复杂环境中提供高效无线覆盖的天线,PDQ24496 将是一个值得推荐的选择。

PDQ24496-91NF参数

参数
典型天线增益 6.4dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz,5.4GHz
支持协议 -
长*宽*高 41mm(高度)
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

PDQ24496-91NF厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

PDQ24496-91NF数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD PDQ24496-91NF PDQ24496-91NF数据手册

PDQ24496-91NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
