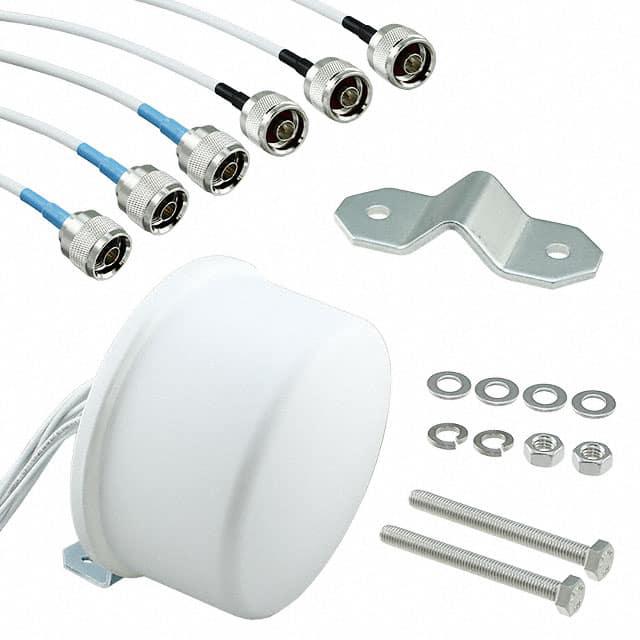

OP24516SX-91NM

产品分类: 天线
厂牌: LAIRD
产品描述: 5dB 2 50Ω 2.45GHz,5.5GHz 面板安装 116.5mm(高度)
供应商型号: N-OP24516SX-91NM
供应商: 云汉优选
标准整包数: 1
LAIRD 天线 OP24516SX-91NM

OP24516SX-91NM概述

    6-Port Omnidirectional 3+3 MIMO Antenna (OP24516SX)

    1. 产品简介


    OP24516SX是一款适用于室内和室外的6端口3+3 MIMO天线,专为802.11n无线网络设计。其独特的结构使其能够同时覆盖2.4GHz和5GHz频段,每个频段提供一个三元组MIMO配置(共6个端口)。这款天线采用低外形的圆顶式设计,支持IP67防护等级,能够在恶劣的户外环境中保持稳定的性能。其均匀对称的辐射模式和高信号密度设计显著增强了802.11n系统的整体性能。产品适用于多种场景,包括办公室、机场、图书馆、博物馆等Wi-Fi热点和移动通信网络的卸载。

    2. 技术参数


    | 参数 | 值 |

    | 工作频率 | 2.4GHz: 2400-2500MHz |
    5GHz: 5150-5875MHz |
    | 天线增益(典型值) | 2.4GHz: 1.6dBi(最大4.0dBi)|
    5GHz: 5.0dBi(最大6.0dBi) |
    | 驻波比(最大值) | 2.0:1 |
    | 输入功率(每端口) | 5W |
    | 端口隔离度 | 20dB / 30dB |
    | 极化方式 | 垂直线性极化 |
    | 连接器类型 | Type N Male 或 RP-SMA Male|
    | 防护等级 | IP67 |
    | 工作温度范围 | -30°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 尺寸 | 高度116.5mm,直径209.6mm |
    | 重量 | 1.7kg(3.7磅) |

    3. 产品特点和优势


    OP24516SX具有以下关键特点:
    1. 低外形设计:外观低调,易于安装于室内或室外环境中,适合各种美观需求。
    2. 多频段支持:同时覆盖2.4GHz和5GHz频段,确保不同应用场景下的连接稳定性和效率。
    3. 高可靠性:通过IP67防护等级认证,可有效防止灰尘和水分侵入。
    4. 高效信号传输:采用3+3 MIMO配置,提供高度对称和均匀的辐射模式,提升信号覆盖范围和强度。
    5. 宽广适用性:可广泛应用于Wi-Fi热点、机场、酒店、医院及图书馆等场所,满足多种场景需求。
    这些特性使OP24516SX在市场上具有强大的竞争力,特别适合需要高性能MIMO天线的应用。

    4. 应用案例和使用建议


    应用案例:
    - 办公室:提高员工的Wi-Fi接入速度和稳定性,满足大量设备连接的需求。
    - 酒店和大学校园:覆盖密集用户群体,优化信号质量以应对高并发访问。
    - 公共交通站点:如火车站和公交枢纽,支持多人同时使用高速网络连接。
    使用建议:
    - 在安装过程中,确保天线远离金属物体或其他干扰源,避免影响信号质量。
    - 选择合适长度的馈线并注意防水处理,延长天线使用寿命。
    - 在高人流区域部署多个天线以均衡负载,进一步提升用户体验。

    5. 兼容性和支持


    OP24516SX的Type N和RP-SMA接口与大多数标准无线设备完全兼容。此外,Laird Technologies提供全球化的技术支持和服务,涵盖美洲、欧洲、亚洲以及中东和非洲地区,确保用户在产品使用过程中获得专业指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号强度弱 | 检查安装位置是否靠近障碍物或金属物体。 |
    | 天线无法正常工作 | 确认电源和接线是否正确连接,检查接地情况。 |
    | 天线连接松动 | 使用工具紧固连接器,避免接口虚接。 |

    7. 总结和推荐


    综上所述,OP24516SX凭借其卓越的技术性能、广泛的适用性和良好的兼容性,成为一款极具市场竞争力的产品。它不仅适用于企业级Wi-Fi部署,还能满足住宅和公共设施的网络覆盖需求。我们强烈推荐此款天线用于需要高性能和可靠性的应用场景。
    推荐指数:★★★★★

OP24516SX-91NM参数

参数
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.45GHz,5.5GHz
支持协议 -
典型天线增益 5dB
长*宽*高 116.5mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

OP24516SX-91NM厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

OP24516SX-91NM数据手册

厂牌 PDF简要描述 下载
LAIRD 天线 LAIRD OP24516SX-91NM OP24516SX-91NM数据手册

OP24516SX-91NM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 208.502 ¥ 1772.267
2+ $ 194.4949 ¥ 1653.2067
6+ $ 184.9056 ¥ 1571.6976
15+ $ 177.5106 ¥ 1508.8401
45+ $ 170.4114 ¥ 1448.4969
库存: 81
起订量: 1 增量: 1
