HGV-903U

产品分类: 天线
厂牌: L-COM
产品描述: 1.5 夹子安装
供应商型号: 4204345
供应商: 海外现货
标准整包数: 1
L-COM 天线 HGV-903U

HGV-903U概述

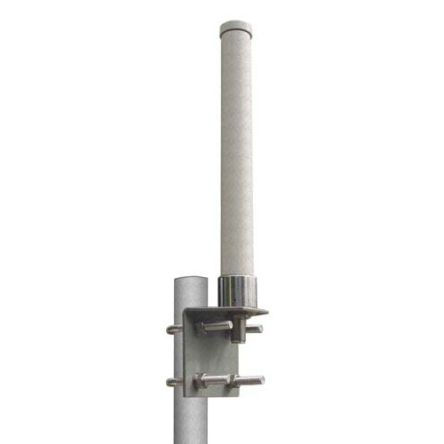

    高性能全向天线:HyperLink 900 MHz HGV系列
    L-com公司是一家专注于提供创新连接解决方案的领先制造商。本文将详细介绍他们生产的两款高性能全向天线——HGV-903U和HGV-906U。这些天线特别设计用于800 MHz和900 MHz的ISM频段,广泛应用于多种无线通信场景中。

    产品简介


    HyperLink 900 MHz HGV系列是专为工业应用而设计的高性能全向天线。它们适用于多点通信、非视距通信(NLOS)和移动应用,在这些场景下高增益和宽覆盖范围尤为重要。典型的使用场景包括900 MHz无线局域网(WLAN)、SCADA系统、无线视频传输和800 MHz及900 MHz蜂窝网络应用。

    技术参数


    这两款天线具有以下关键的技术参数:
    | 参数 | HGV-903U | HGV-906U |
    |
    | 频率 | 824 – 960 MHz | 824 – 960 MHz |
    | 增益 | 3 dBi | 6 dBi |
    | 垂直波束宽度 | 70° | 30° |
    | 水平波束宽度 | 360° | 360° |
    | 极化方式 | 垂直极化 | 垂直极化 |
    | 阻抗 | 50 Ω | 50 Ω |
    | 最大输入功率 | 100 W | 100 W |
    | VSWR | < 1.5:1 平均值 | < 1.5:1 平均值 |
    机械规格方面,两款天线的主要区别在于长度、重量和风速等级:
    | 参数 | HGV-903U | HGV-906U |
    |
    | 连接器 | 内置N型接头 | 内置N型接头 |
    | 重量 | 1.5 磅 (0.7 kg) | 2.4 磅 (1.1 kg) |
    | 长度 | 13.4 英寸 (340 mm)| 23.6 英寸 (600 mm) |
    | 直径 | 1.3 英寸 (33 mm) | 1.3 英寸 (33 mm) |
    | 防护材料 | 白色玻璃纤维 | 白色玻璃纤维 |
    | 支架直径范围 | 1.2 至 2 英寸 | 1.2 至 2 英寸 |
    | 工作温度范围 | -40°C 至 85°C | -40°C 至 85°C |
    | 额定风速 | 130 英里/小时 (210 km/h) | 108 英里/小时 (173 km/h) |
    | RoHS合规 | 是 | 是 |

    产品特点和优势


    1. 优越的全天候性能:采用高耐用性的白色玻璃纤维外壳,适合恶劣环境下的长期稳定运行。
    2. 工业级坚固设计:重型钢支架设计,使其能够在苛刻环境中保持稳固。
    3. 轻量化的玻璃纤维罩:不仅提升了整体结构的强度,还保证了美观。
    4. 集成式N型接头:通过壁挂式安装,便于接入设备。
    5. 包含安装套件:随产品附带重型钢支架和U型螺栓,可适应直径达2英寸的桅杆安装。

    应用案例和使用建议


    根据手册中的应用案例,HGV系列天线非常适合无线视频链接、GSM系统以及SCADA系统。这些应用要求天线具有高增益、宽覆盖范围以及优良的耐候性。在实际部署时,应确保正确安装并选择合适的工作频率,以充分利用其性能。
    对于多点应用或需要非视距传输的应用场景,建议先进行现场勘察,确保信号传播路径畅通无阻。此外,为了实现最佳覆盖效果,可以考虑使用多个天线形成阵列配置,以增强信号强度和可靠性。

    兼容性和支持


    HGV系列天线采用标准的N型接头,易于与其他无线设备连接。L-com公司为其产品提供了详尽的文档和支持服务,包括安装指南和技术咨询服务。如果需要进一步的定制解决方案,客户可以直接联系L-com的销售团队获取帮助。

    常见问题与解决方案


    1. 问:天线无法正常工作
    解决方案:首先检查电源是否连接正确;其次确认接头安装是否牢固;最后验证周围环境是否存在干扰源。

    2. 问:信号质量不佳
    解决方案:调整天线的方向,寻找最佳信号接收位置;如果仍存在问题,可能需要重新评估安装环境并作出相应调整。

    总结和推荐


    总体而言,HGV-903U和HGV-906U凭借其卓越的性能和高度的耐用性,为各种严苛的无线通信应用提供了可靠的选择。无论是无线视频传输还是工业自动化系统,这两种天线都展现出了强大的功能。强烈推荐给需要高性能全向天线的用户,特别是在多点或非视距应用场景中。

HGV-903U参数

参数
最大电压驻波比 1.5
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
安装方式 夹子安装

HGV-903U厂商介绍

L-com是一家全球领先的有线和无线连接解决方案提供商,专注于为各种行业提供高质量的连接产品。公司主营产品包括同轴电缆组件、有线和无线网络组件、数据通信电缆、测试和测量设备等。

L-com的产品广泛应用于电信、医疗、*事、工业自动化、监控和安全等多个领域。例如,在电信行业,L-com提供的同轴电缆组件可以用于信号传输;在医疗领域,其数据通信电缆可用于医疗设备之间的连接。

L-com的优势在于其产品的高质量和可靠性,以及对客户需求的快速响应。公司不断研发创新,以满足不断变化的市场需求。此外,L-com还提供定制化服务,以满足客户的特定需求。

HGV-903U数据手册

厂牌 PDF简要描述 下载
L-COM 天线 L-COM HGV-903U HGV-903U数据手册

HGV-903U封装设计

查看详情并下载
Symbol
Footprint
3D Model
