ECS803-1

产品分类: 其他线缆
厂牌: L-COM

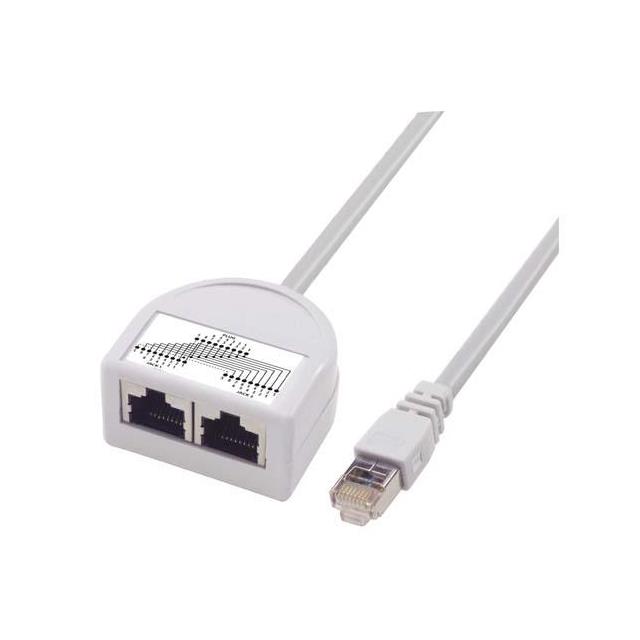

产品描述: Cable Assembly Shielded Pair 0.304m 26AWG 8 POS RJ-45 to 2(8 POS RJ-45) PL-F/F
供应商型号: 5073-ECS803-1-ND
供应商: Digi-Key
标准整包数: 1

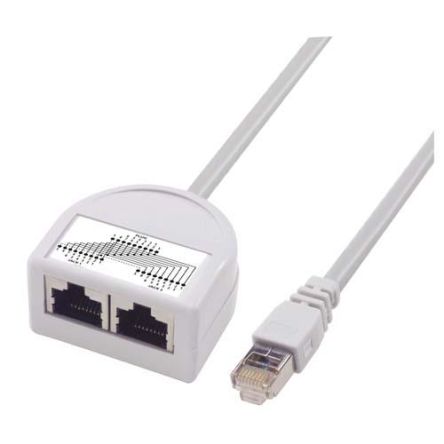

L-COM 其他线缆 ECS803-1

ECS803-1概述


    产品简介


    本文介绍的产品为L-COM的ECS803-1型模块化屏蔽插头(RJ45)及模块化屏蔽插座(RJ45)。该产品主要用于高速网络传输,适用于数据中心、企业局域网以及其他需要高可靠性的网络连接环境。模块化设计使得安装与维护更为便捷,而屏蔽功能则能有效减少电磁干扰,保证信号传输的稳定性和可靠性。

    技术参数


    | 类别 | 参数 |

    | 插头材质 | 聚碳酸酯,UL94V-1等级 |
    | 接触材料 | 磷青铜镀金,接触面镀金厚度50微英寸 |
    | 插座材质 | 高冲击力,阻燃塑料,灰色,UL94V-0等级 |
    | 使用寿命 | 最少500次循环 |
    | 电压额定值 | 150VAC |
    | 电流额定值 | 1.5安培最大 |
    | 绝缘耐压 | 1000VRMS,持续1分钟(60Hz) |
    | 电缆 | 屏蔽5类增强型电缆,4对双绞线 |
    | 导体规格 | 26号镀锡铜线 |
    | 特性阻抗 | 100欧姆标称 |
    | 护套颜色 | 淡灰色,低烟无卤 |
    | 工作温度范围 | -40°C至60°C |

    产品特点和优势


    - 屏蔽功能:该模块化屏蔽插头及插座采用磷青铜镀金材料,能显著降低外界电磁干扰的影响,确保数据传输的准确性。
    - 高耐用性:经测试可承受最少500次循环使用,适合长期稳定运行。
    - 环境适应性强:能在-40°C到60°C的极端环境下正常工作,适用于各种复杂应用场景。
    - 易维护:模块化设计使其易于安装与更换,降低了维护成本。

    应用案例和使用建议


    应用场景
    ECS803-1模块化屏蔽插头和插座广泛应用于高速网络连接场合,如企业级数据中心、办公网络等。在这些环境中,高带宽和稳定性是关键要求,ECS803-1能有效满足这些需求。
    使用建议
    - 在安装时应确保电缆与插头/插座的匹配,避免使用不兼容的电缆。
    - 安装过程中应尽量保持电缆的直线度,减少不必要的弯曲,以防信号衰减。
    - 布线时注意电缆的走线路径,避免靠近强磁场源以减少电磁干扰。

    兼容性和支持


    ECS803-1模块化屏蔽插头和插座与标准RJ45接口完全兼容,可用于多种品牌和型号的网络设备。制造商提供了详尽的技术文档和支持服务,有助于快速解决使用过程中的任何问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查连接端口是否有损坏,确认电缆质量良好 |
    | 电磁干扰严重 | 重新布线,确保远离强磁场源 |
    | 插头/插座插入困难 | 检查是否有异物堵塞插孔,必要时请专业人员清洁 |

    总结和推荐


    综上所述,ECS803-1模块化屏蔽插头及插座以其卓越的性能和耐用性,特别适用于需要高可靠性的网络连接场合。其模块化设计、优异的电气特性和屏蔽功能,使其成为众多企业及数据中心的理想选择。鉴于其出色的性能表现和广泛应用价值,我们强烈推荐此产品。

ECS803-1参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

ECS803-1厂商介绍

L-com是一家全球领先的有线和无线连接解决方案提供商,专注于为各种行业提供高质量的连接产品。公司主营产品包括同轴电缆组件、有线和无线网络组件、数据通信电缆、测试和测量设备等。

L-com的产品广泛应用于电信、医疗、*事、工业自动化、监控和安全等多个领域。例如,在电信行业,L-com提供的同轴电缆组件可以用于信号传输;在医疗领域,其数据通信电缆可用于医疗设备之间的连接。

L-com的优势在于其产品的高质量和可靠性,以及对客户需求的快速响应。公司不断研发创新,以满足不断变化的市场需求。此外,L-com还提供定制化服务,以满足客户的特定需求。

ECS803-1数据手册

厂牌 PDF简要描述 下载
L-COM 其他线缆 L-COM ECS803-1 ECS803-1数据手册

ECS803-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.0552 ¥ 203.2664
10+ $ 20.4422 ¥ 172.7369
50+ $ 18.2476 ¥ 154.1925
100+ $ 17.3772 ¥ 146.8369
250+ $ 16.2904 ¥ 137.6542
500+ $ 15.5139 ¥ 131.0924
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 203.26
