首页  >  产品百科  >  VCO12M16-118-158Y

VCO12M16-118-158Y

产品分类: 压控振荡器(VCO)
厂牌: HCI/苏州杭晶
产品描述: VCO,尺寸:12.7*12.7*3.2,频率范围:118-158MHz,电源电压:1-4V,相位噪声:-118dBc/Hz,谐波:-20dBc,工作温度:-40-85
供应商型号: VCO12M16-118-158Y 12.7*12.7*3.2
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 压控振荡器(VCO) VCO12M16-118-158Y

VCO12M16-118-158Y概述


    产品简介

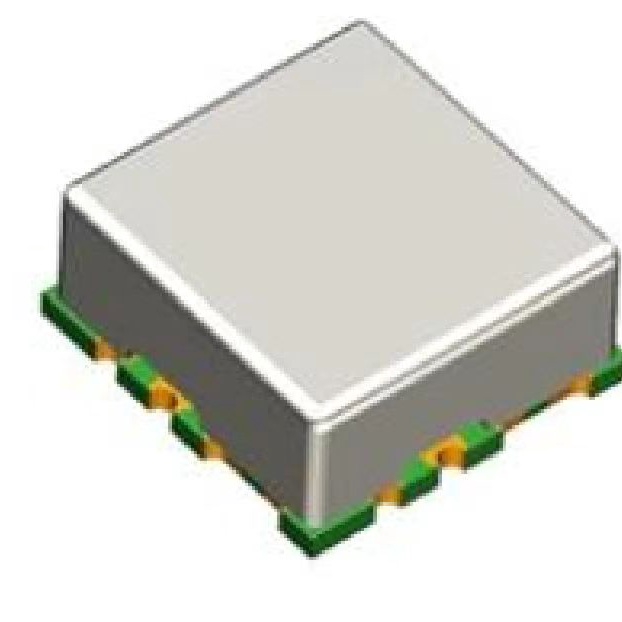

    VCO12M16 是一款表面贴装(SMD)电压控制振荡器(VCO),专为高频应用设计。该产品采用12.7x12.7mm的小型封装,适合各种现代电子系统中的高精度频率合成需求。它集成了相位锁定环(PLL)、函数发生器、频率合成器、本地振荡器等功能,广泛应用于无线通信、卫星通信(SATCOM)、接收机、光通信、军事电子系统及电子干扰设备等领域。

    技术参数


    | 型号 | 频率范围(MHz) | 电压(V) | 调谐电压(V) | 相位噪声@10kHz(dBc/Hz) | Icc(mA) | 输出功率(dBm) | 推压系数(MHz/V) | 二阶谐波(dBc) | 封装尺寸(mm) |
    ||
    | VCO12M16-100-130 | 100-130 | 5 | 1-4 | -115 | 23 | 8 | 0.3 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-112-142 | 112-142 | 5 | 2-10 | -125 | 23 | 8 | 0.1 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-118-158 | 118-158 | 5 | 1-4 | -118 | 23 | 8 | 0.2 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-200-240 | 200-240 | 5 | 1-4 | -120 | 23 | 8 | 0.15 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-350-400 | 350-400 | 5 | 1-4 | -110 | 18 | 7 | 0.8 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-400-450 | 400-450 | 5 | 1-4 | -110 | 18 | 7 | 0.8 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-630-650 | 630-650 | 5 | 1-4 | -115 | 25 | 6 | 0.15 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-990-1010| 990-1010 | 5 | 1-4 | -112 | 25 | 6 | 0.2 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-1500-1900 | 1500-1900 | 5 | 1-4 | -90 | 18 | 4 | 1.5 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-2050-2400 | 2050-2400 | 5 | 1-4 | -92 | 23 | 3 | 1.2 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-2400-2600 | 2400-2600 | 5 | 1-4 | -95 | 25 | 3 | 1.2 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-4000-4150 | 4000-4150 | 5 | 1-10 | -100 | 23 | 2 | 0.2 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-3000-3500-10 | 3000-3500 | 10 | 1-10 | -100 | 23 | 2 | 0.5 | -15 | 12.7x12.7x3.2 |
    | VCO12M16-500-900-12 | 500-900 | 12 | 1-12 | -95 | 23 | 6 | 2 | -20 | 12.7x12.7x3.2 |
    | VCO12M16-4000-5000-12 | 4000-5000 | 12 | 1-15 | -75 | 18 | 2 | 2 | -20 | 12.7x12.7x3.2 |

    产品特点和优势


    VCO12M16 系列电压控制振荡器具有多个独特的功能和优势。首先,其工作频率范围宽达100MHz到10GHz,适用于多种高频应用场合。其次,该系列产品具有超低的相位噪声,确保信号传输的高稳定性和精确度。此外,VCO12M16 系列产品通过了 MIL-STD-202 标准,保证其在恶劣环境下的可靠性。最后,这些产品符合 RoHS 标准,绿色环保,无铅化设计使其更加安全可靠。

    应用案例和使用建议


    VCO12M16 系列产品已被广泛应用在多个领域。例如,在无线通信系统中,VCO12M16 可用于提供稳定的本地振荡源;在卫星通信系统中,VCO12M16 则能够提供所需的高精度频率信号。为了充分利用这些产品的优势,建议在设计电路时,合理选择调谐电压范围以适应不同应用场景的需求。同时,应注意匹配合适的外围电路,如滤波器和稳压电源,以减少不必要的干扰和噪声。

    兼容性和支持


    VCO12M16 系列产品以其标准的12.7x12.7mm封装形式,易于集成于现有的电子系统中。此外,Suzhou HangJing Elec&Tech Co., Ltd. 提供了详尽的技术文档和支持服务,帮助客户快速上手并解决使用过程中可能遇到的问题。公司网站还提供了丰富的资源和技术支持信息,包括详细的产品手册、应用笔记及常见问题解答等。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出信号频率不准确 | 检查外部电容和电阻值是否符合要求,重新调整调谐电压。 |
    | 相位噪声水平较高 | 检查电路板的布局是否合理,确保接地良好,并检查是否有电磁干扰。 |
    | 输出功率不足 | 检查电源电压是否正常,确认调谐电压在合适范围内,检查输出负载是否匹配。 |
    | 高频信号不稳定 | 检查输入电源的稳定性,确保周围没有强电磁干扰源。 |

    总结和推荐


    VCO12M16 系列电压控制振荡器凭借其宽泛的工作频率范围、超低的相位噪声、优异的稳定性和可靠性,成为许多高频应用领域的理想选择。特别是在无线通信、卫星通信和光通信系统中,其高性能表现尤为突出。因此,我强烈推荐使用 VCO12M16 系列产品来满足各种高频应用的需求。

VCO12M16-118-158Y参数

参数
额定电流 -
功率 -
最小工作电压 -
调谐电压 -
相位噪声 -
推移 -
频率 -
二次谐波(典型值) -
负载电容 -
最大工作电压 -
应用等级 工业级

VCO12M16-118-158Y厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

VCO12M16-118-158Y数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 压控振荡器(VCO) HCI/苏州杭晶 VCO12M16-118-158Y VCO12M16-118-158Y数据手册

VCO12M16-118-158Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 278.1077
100+ ¥ 223.6532
500+ ¥ 213.003
1000+ ¥ 202.86
3000+ ¥ 193.2
库存: 19596
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 2781.07
直接购买
加入购物车
