首页  >  产品百科  >  3438T-32.768DTN07LLY

3438T-32.768DTN07LLY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 封装:圆柱3*8,2pin,频率:32.768kHz,负载电容:7pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: 3438T-32.768DTN07LLY DIP3X8-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 3438T-32.768DTN07LLY

3438T-32.768DTN07LLY概述

    3438T 调音叉晶体产品技术手册

    产品简介

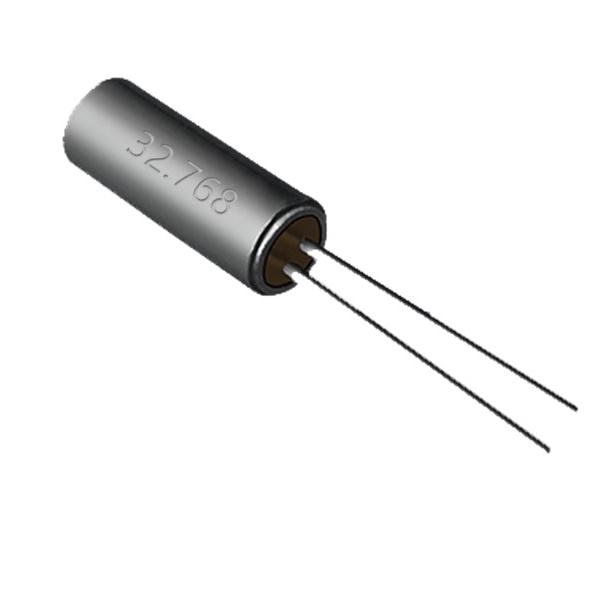

    调音叉晶体(3438T)是一种专为低功耗应用设计的电子元器件。它采用直径3毫米、长度8毫米的金属罐封装,具备两个引脚。这种调音叉晶体广泛应用于实时时钟、电视、液晶显示器、计时器和控制器等领域。其可靠性和稳定性使其成为众多电子设备中不可或缺的一部分。

    技术参数


    - 频率范围:32.768kHz(28kHz 至 100kHz 可定制)
    - 振动模式:基频
    - 频率容差:±20ppm / ±30ppm / ±50ppm / ±100ppm(可选)
    - 温度稳定性:–0.042ppm/°C²
    - 工作温度范围:–20°C 至 +70°C 或 –40°C 至 +85°C(可选)
    - 转折温度:+25°C ± 5°C
    - 等效串联电阻(ESR):≤30kΩ(<40kHz),≤20kΩ(>40kHz)
    - 并联电容:2.0pF(典型值)
    - 运动电容:3.2fF(频率相关)
    - 负载电容:6 ~ 12.5pF(或 6~32pF 或 系列,需指定)
    - 驱动功率:0.2μW(典型值)/ 2.0μW(最大值)
    - 第一年老化率:±5ppm(+25°C)

    产品特点和优势


    1. 金属罐封装:可靠的真空密封金属罐封装,确保长期稳定运行。
    2. 低功耗:适合低功耗应用,例如实时时钟和计时器。
    3. 环保材料:RoHS 认证,无铅且无卤素,符合环保标准。
    4. 多种配置:提供多种频率容差和工作温度范围选项,满足不同应用场景的需求。

    应用案例和使用建议


    - 应用实例:3438T调音叉晶体可以用于实时时钟、电视和液晶显示器的时序控制。它们也被广泛用于各类计时器和控制器。
    - 使用建议:在选择负载电容时,应根据具体应用的需求进行设定。例如,对于需要高精度的应用,可以选择较小的负载电容;而对于需要更大驱动功率的应用,则可以选择较大的负载电容。

    兼容性和支持


    - 兼容性:本产品与大多数低功耗应用相兼容。具体兼容性信息请联系供应商。
    - 支持:供应商提供详细的技术支持和售后服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题:频率不稳定。
    - 解决办法:检查工作温度是否超出规定范围,必要时更换为更适合温度范围的型号。
    - 问题:驱动功率过高。
    - 解决办法:适当降低驱动功率,或选择具有更高驱动功率容限的产品。
    - 问题:信号失真。
    - 解决办法:检查电路设计,确保正确的负载电容设置。

    总结和推荐


    3438T调音叉晶体是一款高性能、低功耗的电子元器件,适用于各种需要高稳定性的应用。它的环保材料和可靠封装使其在市场上具有较高的竞争力。如果您正在寻找一款能在严苛环境中保持稳定性的晶体组件,3438T将是一个不错的选择。我们强烈推荐这款产品。

3438T-32.768DTN07LLY参数

参数
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
通用封装 DIP-3

3438T-32.768DTN07LLY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

3438T-32.768DTN07LLY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 3438T-32.768DTN07LLY 3438T-32.768DTN07LLY数据手册

3438T-32.768DTN07LLY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4979
100+ ¥ 0.4002
500+ ¥ 0.3807
1000+ ¥ 0.3623
3000+ ¥ 0.345
库存: 19224
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 4.97
直接购买
加入购物车
