3438T-32.768DTN06LLY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 封装:圆柱3*8,2pin,频率:32.768kHz,负载电容:6pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: 3438T-32.768DTN06LLY DIP3X8-2P
供应商: 云汉优选
标准整包数: 10

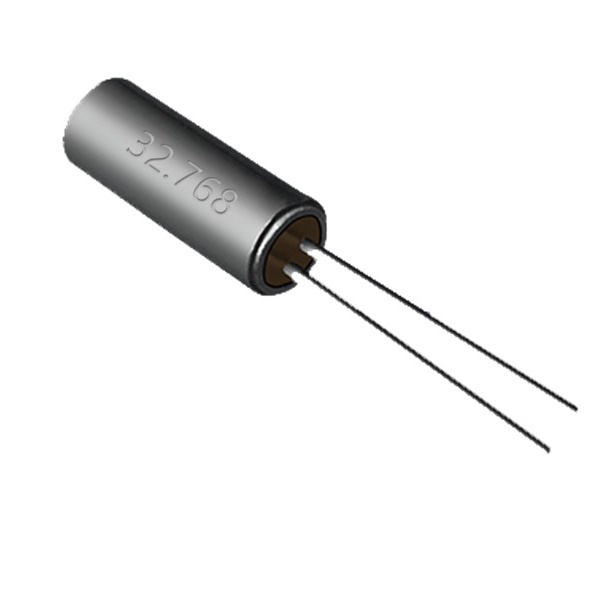

HCI/苏州杭晶 无源晶振 3438T-32.768DTN06LLY

3438T-32.768DTN06LLY概述

    调音叉晶体:3438T型产品技术手册

    产品简介


    调音叉晶体是一种用于产生稳定频率信号的电子元器件,主要应用于各种需要高精度时钟控制的应用中。本手册介绍的是3438T型号的调音叉晶体,它采用直径3毫米、长度8毫米的金属封装,具有两个引脚。此类晶体主要用于实时时钟、电视、LCD显示器、定时器、控制器和电缆调制解调器等领域。由于其低功耗特性和良好的温度稳定性,使其广泛适用于要求严苛的环境中。

    技术参数


    - 频率范围: 32.768kHz(可根据需求提供28kHz至100kHz的不同频率选项)
    - 振动模式: 基频模式
    - 频率容差: ±20ppm / ±30ppm / ±50ppm / ±100ppm(可根据需求提供不同容差选项)
    - 温度稳定性: –0.042ppm/°C²(典型值)
    - 工作温度范围: –20°C至+70°C或–40°C至+85°C(可根据需求提供其他温度范围)
    - 等效串联电阻(ESR): <30kΩ(<40kHz);<20kΩ(>40kHz)
    - 并联电容: 2.0pF(典型值)
    - 运动电容: 3.2fF(1.5至4.5fF取决于频率)
    - 负载电容: 6至12.5pF(可选范围为6至32pF)
    - 驱动水平: 0.2µW(典型值)/ 2.0µW(最大值)
    - 一年老化: ±5ppm(+25°C)

    产品特点和优势


    - 真空密封金属封装: 确保了产品在各种环境下的可靠性和耐用性。
    - 低功耗: 适合低功率消耗的应用场景。
    - 环保材料: 符合RoHS标准,无铅无卤素,对环境友好。
    - 温度稳定性好: 在广泛的温度范围内仍能保持稳定的频率输出。

    应用案例和使用建议


    3438T型调音叉晶体广泛应用于电视机、显示器及网络设备等需要精确时钟信号的设备中。为了确保最佳性能,建议根据具体应用场景选择合适的频率和容差选项。此外,在设计电路时,要注意合理设置负载电容以达到预期的频率稳定性。

    兼容性和支持


    本产品可直接安装到任何标准的焊接工艺流程中。详细的推荐波峰焊工艺曲线可以在包装信息中找到。我们还提供了技术支持服务,如需更多帮助或详细资料,请联系我们的客户服务团队。

    常见问题与解决方案


    1. Q: 为什么我的设备不能正常启动?
    A: 可能是晶体的容差或频率不匹配造成的。建议检查所选晶体的规格是否符合您的设备要求。
    2. Q: 晶体长时间运行后出现频率漂移怎么办?
    A: 这可能是由于温度变化或老化引起的。可以考虑使用更高精度的晶体或者增加额外的温度补偿措施来解决这一问题。

    总结和推荐


    3438T型调音叉晶体凭借其优良的温度稳定性和广泛的适用范围,非常适合于需要高精度时钟信号的各种应用场合。特别是其环保的设计理念和可靠的金属封装使其在市场上具有很强的竞争优势。如果您正在寻找一款高性能、环保且易于集成的时钟晶体组件,3438T将是您的理想选择。

3438T-32.768DTN06LLY参数

参数
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
通用封装 DIP-3

3438T-32.768DTN06LLY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

3438T-32.768DTN06LLY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 3438T-32.768DTN06LLY 3438T-32.768DTN06LLY数据手册

3438T-32.768DTN06LLY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4979
100+ ¥ 0.4002
500+ ¥ 0.3807
1000+ ¥ 0.3623
3000+ ¥ 0.345
库存: 19223
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 4.97
直接购买
加入购物车
