0153G2-25000F12DTLJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 25MHZ ±20ppm 12pF
供应商型号: 14M-0153G2-25000F12DTLJY SMD5032-2P
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 0153G2-25000F12DTLJY

0153G2-25000F12DTLJY概述

    高品质石英晶体单元——0153G2技术手册解析

    一、产品简介

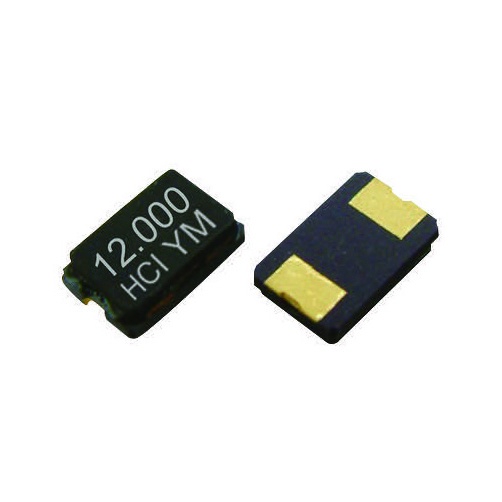

    0153G2 是一款采用SMD封装(5.0×3.2毫米玻璃密封外壳)的石英晶体单元,主要用于现代电子设备的核心频率控制组件。它的主要功能是为电路提供稳定的频率信号源,广泛应用于计算机主板、外设设备及手持式电子产品等领域。此产品以卓越的性能和紧凑的设计脱颖而出,成为电子工程师的理想选择。

    二、技术参数


    以下是该产品的关键技术和规格参数:
    | 参数 | 值 | 条件/备注 |
    |
    | 尺寸 | 5.0×3.2×1.3毫米 | 包括两个焊盘 |
    | 工作频率范围 | 8.0~80.0 MHz | 基频:≤50 MHz;3次谐波:40~80 MHz |
    | 封装类型 | 陶瓷玻璃密封 | RoHS合规且无卤素 |
    | 环境温度范围 | -20℃至+70℃ / -40℃至+85℃ | 可选更宽温范围 |
    | 频率容差 | ±10 ppm 至 ±50 ppm | 可定制其他精度等级 |
    | 等效串联电阻 | 80Ω~120Ω | 视频率范围而定 |
    | 并联电容值 | <5 pF | - |
    | 负载电容 | 6~32 pF 或串联模式 | 客户需明确指定 |
    三、产品特点与优势
    1. 小型化设计:5.0×3.2毫米的紧凑尺寸使其适合空间受限的应用场合。
    2. 高稳定性:即使在极端环境下也能保持出色的频率稳定性和精准度。
    3. 环保材料:RoHS标准以及无卤素设计确保了环保特性。
    4. 多种配置选项:用户可以根据具体需求调整频率精度和工作温度区间。
    5. 耐用性强:优异的老化特性(每年仅±3 ppm)延长了使用寿命。
    四、应用案例与使用建议
    - 应用场景:
    - 主板设计:作为核心时钟信号源。
    - 计算机周边设备:如打印机、扫描仪等。
    - 手持式设备:例如智能手机和平板电脑。

    - 使用建议:
    - 在选择负载电容时,请务必根据电路的实际需求进行精确计算。
    - 确保焊接过程中遵循推荐的回流焊曲线以避免损坏器件。
    五、兼容性与支持
    本产品完全符合EIA-481标准,并可通过Tape & Reel形式交付。对于任何技术咨询或售后服务,Suzhou HangJing Elec&Tech提供了专业团队的支持服务。
    六、常见问题及解决方案
    - 问题1:设备启动失败?
    - 检查是否有正确安装0153G2,并确认周围元件连接无误。

    - 问题2:输出频率异常?
    - 测试外部电源电压是否符合要求;若仍存在问题,则考虑更换新的晶体单元。
    七、总结与推荐
    总体而言,Suzhou HangJing Elec&Tech推出的这款0153G2石英晶体单元凭借其优良的性能表现、广泛的适用范围以及合理的成本结构,在同类产品中占据领先地位。无论是对于初学者还是资深设计师来说,这都是一个值得信赖的选择。因此,我们强烈推荐使用此款产品来满足您的高频振荡需求。

0153G2-25000F12DTLJY参数

参数
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
通用封装 SMD
应用等级 工业级

0153G2-25000F12DTLJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

0153G2-25000F12DTLJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 0153G2-25000F12DTLJY 0153G2-25000F12DTLJY数据手册

0153G2-25000F12DTLJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
