XC53G2-8.000-F12NJHPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,2pin,glass,频率:8MHz,负载电容:12pF,频率公差:±10ppm,工作温度:-20-70,频率稳定度:±30ppm
供应商型号: XC53G2-8.000-F12NJHPY SMD5032-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53G2-8.000-F12NJHPY

XC53G2-8.000-F12NJHPY概述


    产品简介

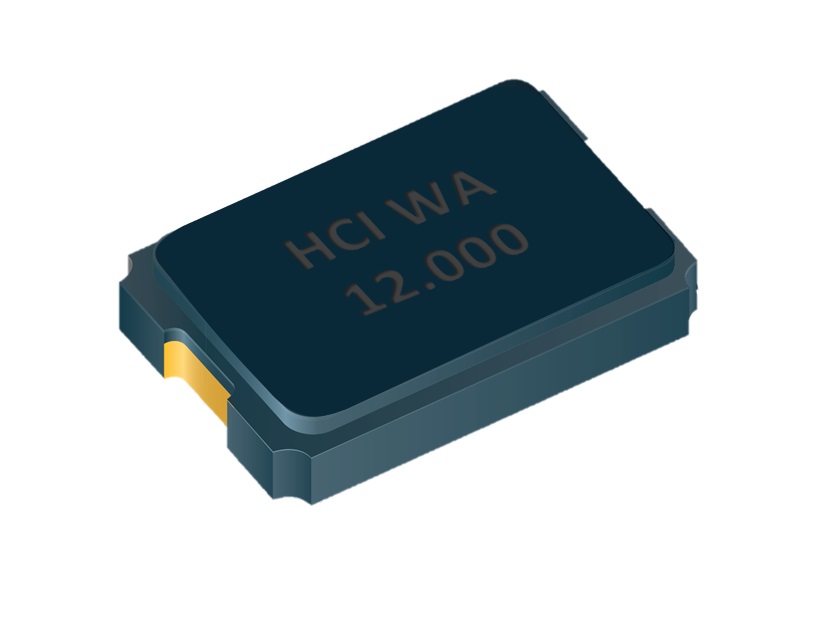

    石英晶体单元 XC53G2
    XC53G2 是一款表面贴装(SMD)型石英晶体单元,封装尺寸为5.0x3.2毫米,采用玻璃密封包装。该晶体单元主要用于需要高精度频率控制的电子设备,如主板、计算机外设及手持设备等。XC53G2 具备低功耗、高稳定性和广泛的工作温度范围,确保了其在不同环境下的可靠性和耐用性。

    技术参数


    - 尺寸:5.0 x 3.2 x 1.3 毫米,具有两个焊盘。
    - 频率范围:基本频率范围为 8.0 ~ 50.0 MHz,3次谐波频率范围为 40.0 ~ 80.0 MHz。
    - 频率容差:±10 ppm 至 ±50 ppm。
    - 频率稳定性:±10 ppm 至 ±30 ppm。
    - 工作温度范围:-20°C 到 +70°C 或 -40°C 到 +85°C。
    - 等效串联电阻:
    - 8.0 ~ 12.0 MHz 频率范围:80 Ω
    - 12.1 ~ 20.0 MHz 频率范围:60 Ω
    - 20.1 ~ 50.0 MHz 频率范围:50 Ω
    - 40.0 ~ 60.0 MHz 3次谐波频率范围:120 Ω
    - 60.1 ~ 80.0 MHz 3次谐波频率范围:100 Ω
    - 负载电容:6 pF 至 32 pF 或 SERIES,具体值需指定。
    - 并联电容:< 5 pF。
    - 驱动功率:典型值 10 µW,最大值 200 µW。
    - 老化率:每年 ±3 ppm。

    产品特点和优势


    XC53G2 石英晶体单元具备多项独特功能和优势:
    - 低功耗陶瓷玻璃密封包装:相比传统封装,能显著降低能耗,提高产品的整体可靠性。
    - 严格的频率容差和稳定性:即使在宽泛的工作温度范围内,仍能保持稳定的频率输出。
    - 符合RoHS标准且无卤素:在满足环保要求的同时,保证产品的安全性和合规性。
    - 高精度频率控制:适用于需要极高频率稳定性的应用场景,如通信系统、数字电路和精密仪器。

    应用案例和使用建议


    应用案例
    XC53G2 石英晶体单元广泛应用于以下设备:
    - 主板:提供稳定可靠的时钟信号,保证系统正常运行。
    - 计算机外设:如打印机、扫描仪等,确保数据传输的准确性。
    - 手持设备:如手机、平板电脑,实现精准的时间和频率控制。
    使用建议
    1. 安装位置:建议将晶体单元安装在远离发热源的位置,以减少外部热效应的影响。
    2. 焊接工艺:使用推荐的回流焊工艺进行焊接,以确保焊点的稳定性和可靠性。
    3. 驱动功率管理:合理配置驱动功率,避免因过度驱动导致晶体损坏。

    兼容性和支持


    XC53G2 石英晶体单元具有良好的兼容性,可以轻松与其他主流电子元器件和设备配合使用。制造商 Suzhou HangJing Elec&Tech Co., Ltd. 提供全面的技术支持和服务,包括样品申请、技术支持和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后不工作 | 确认焊接质量,检查是否有短路或断开连接的情况。 |
    | 频率不稳定 | 检查安装位置是否靠近热源,重新调整驱动功率。 |
    | 寿命短 | 确保使用正确的回流焊工艺,定期检查驱动功率设置。 |

    总结和推荐


    综上所述,XC53G2 石英晶体单元以其高精度频率控制、严格的工作容差和稳定性的优势,在多个关键应用领域表现出色。它的紧凑设计、出色的电气特性和可靠性使其成为市场上极具竞争力的产品。强烈推荐用于需要高性能、高稳定性的场合,如高端电子产品和精密仪器中。

XC53G2-8.000-F12NJHPY参数

参数
负载电容 12pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 -
频率 8MHz
驱动电平 -
长*宽*高 1.3mm(高度)
通用封装 SMD-5032-2P
应用等级 工业级

XC53G2-8.000-F12NJHPY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53G2-8.000-F12NJHPY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53G2-8.000-F12NJHPY XC53G2-8.000-F12NJHPY数据手册

XC53G2-8.000-F12NJHPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.027
100+ ¥ 0.8257
500+ ¥ 0.7866
1000+ ¥ 0.7487
3000+ ¥ 0.713
库存: 19824
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 10.27
