首页  >  产品百科  >  0153G212000F20DTLJY

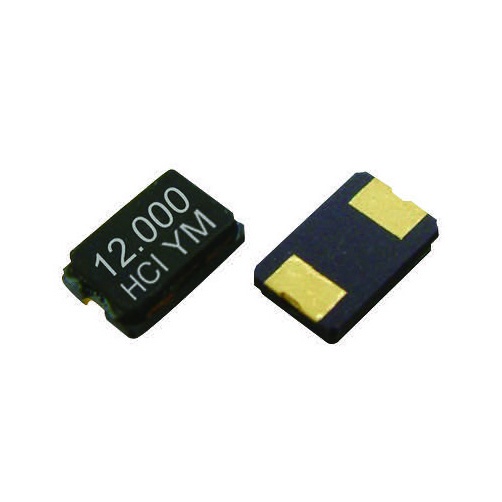

0153G212000F20DTLJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 12MHz ±20ppm 20pF
供应商型号: 14M-0153G212000F20DTLJY SMD5032-2P
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 0153G212000F20DTLJY

0153G212000F20DTLJY概述

    # 电子元器件产品技术手册:0153G2石英晶体单元

    产品简介


    0153G2是一款采用SMD封装(5.0×3.2mm玻璃密封外壳)的石英晶体单元,专为现代电子产品设计,具有高精度和稳定性的特点。这种器件广泛应用于主板、计算机外设以及手持设备中,是实现信号同步和时序控制的理想选择。其紧凑的设计使其成为各类便携式设备和高性能计算平台的重要组件。
    主要功能
    - 提供高精度的基础频率信号和过谐振频率信号。
    - 支持频率范围从8.0MHz到80.0MHz。
    - 紧凑型SMD封装,便于自动化生产装配。
    应用领域
    - 母板设计
    - 计算机外围设备
    - 手持设备

    技术参数


    以下是0153G2的技术规格和关键性能指标:
    | 参数 | 值 | 条件/备注 |
    |
    | 封装尺寸 | 5.0×3.2×1.3 mm | 含两个焊盘 |
    | 频率范围 | 8.0~80.0 MHz | 基频至50MHz,三阶泛音从40MHz起 |
    | 频率公差 | ±10ppm至±50ppm | 可选其他公差 |
    | 温度稳定性 | ±10ppm | 典型值;扩展范围为±30ppm |
    | 工作温度范围 | -20°C至+70°C | 或-40°C至+85°C |
    | 等效串联电阻(ESR) | 80Ω(基频,8.0~12.0MHz) | 根据频率不同变化 |
    | 负载电容 | 6~32 pF | 可指定 |
    | 并联电容 | <5 pF | - |
    | 驱动功率 | 10µW典型值,200µW最大值 | - |
    | 年老化率 | ±3 ppm/年 | - |

    产品特点和优势


    1. 经济高效:采用陶瓷玻璃密封包装,成本低廉且耐用。
    2. 卓越性能:具备紧公差特性和宽广的工作温度范围。
    3. 环保设计:RoHS合规(豁免)并符合无卤素标准。
    4. 多功能适用性:支持多种频率和稳定性选项以满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 在一台台式计算机的主板上使用0153G2作为核心时钟源,确保系统的稳定运行。
    - 在一款智能手表的手持设备中充当精确的时间基准。
    使用建议
    - 在焊接过程中严格按照推荐的回流焊曲线进行操作,避免因高温导致的损坏。
    - 根据具体电路要求合理设置负载电容值,以优化器件性能。
    - 定期检查周围环境温度是否处于推荐范围内,防止超出极限条件对器件造成影响。

    兼容性和支持


    该产品完全符合EIA-481标准,适合采用Tape & Reel方式进行运输与储存。苏州恒景电子科技有限公司提供全面的技术支持和服务保障,确保客户能够顺利地将产品集成到他们的项目当中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后无法正常工作 | 确认焊接过程符合推荐规范,检查是否有虚焊现象。 |
    | 输出频率偏离设定值 | 核查负载电容配置是否正确,并调整至目标范围。 |
    | 设备启动异常 | 查看工作温度是否超限,必要时更换为适应更极端环境的产品版本。 |

    总结和推荐


    综上所述,0153G2石英晶体单元凭借其紧凑的设计、优异的性能表现及广泛的适用性,在众多应用场景中表现出色。它不仅能满足日常消费类电子产品的基本需求,还能够在工业级应用中发挥重要作用。因此,我们强烈推荐此款产品给需要高质量晶体振荡器解决方案的所有工程师和技术人员。
    推荐指数:★★★★★
    如需进一步咨询或订购,请联系苏州恒景电子科技有限公司获取更多详细信息和支持服务。
    联系方式如下:
    - 电话:+86 (0)512 6591 6689
    - 邮箱:tony@hci.com.hk
    以上是对0153G2石英晶体单元的技术手册解读,希望能帮助您更好地了解这一产品的特性和优势。如果您有任何疑问或需要更多资料,请随时联系我们!

0153G212000F20DTLJY参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
通用封装 SMD
应用等级 工业级

0153G212000F20DTLJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

0153G212000F20DTLJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 0153G212000F20DTLJY 0153G212000F20DTLJY数据手册

0153G212000F20DTLJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.0578
50+ ¥ 0.9956
150+ ¥ 0.8885
1500+ ¥ 0.7457
3000+ ¥ 0.6473
10000+ ¥ 0.6222
库存: 0
起订量: 5 增量: 1000
