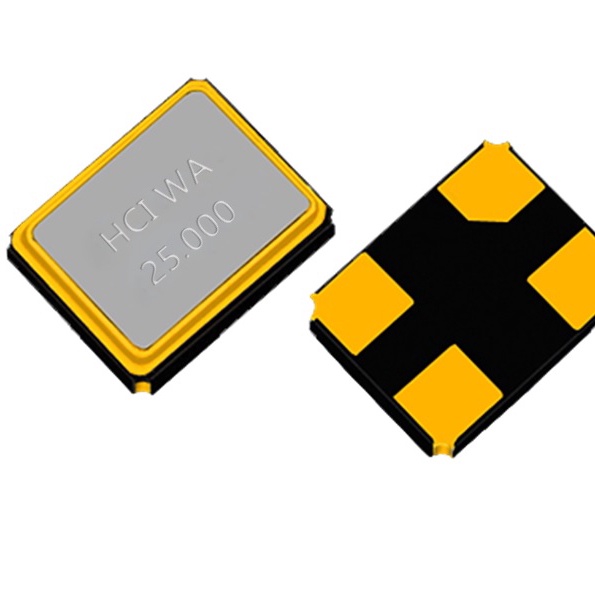

XC22M4-19.200-F07NJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:2520,频率:19.2MHz,负载电容:7pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: XC22M4-19.200-F07NJDTY SMD2520-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC22M4-19.200-F07NJDTY

XC22M4-19.200-F07NJDTY概述


    产品简介


    XC22M4 是苏州航晶电子科技有限公司生产的石英晶体单元(Quartz Crystal Unit),采用表面贴装(SMD)技术,尺寸为2.5×2.0毫米的陶瓷密封封装。这类器件广泛应用于无线局域网(Wireless LAN)、蓝牙(Bluetooth)、移动通信(Mobil communication)及手持设备(Handheld equipment)等领域。

    技术参数


    XC22M4的主要技术规格如下:
    - 尺寸:2.5×2.0×0.55 毫米,具有四个焊盘。
    - 包装:符合EIA-481标准的带卷式包装,带宽8毫米,载带间距4毫米,卷径180毫米,每卷最多可容纳3000个组件。
    - 频率范围:12.000 MHz 至 60.000 MHz。
    - 晶体切割方式:AT切面/基频。
    - 频率容差:±10 ppm / ±20 ppm / ±30 ppm,其他选项可定制。
    - 工作温度范围:–20°C 至 +70°C 或 –30°C 至 +85°C,其他选项可定制。
    - 等效串联电阻(ESR):<125Ω (12.000至15.999 MHz),<100Ω (16.000至18.999 MHz),<80Ω (19.000至29.999 MHz),<60Ω (30.000至60.000 MHz)。
    - 负载电容:6 pF 至 32 pF,可指定串联配置。
    - 并联电容:<3.0 pF。
    - 驱动功率:典型值50µW,最大值200µW。
    - 存储温度范围:–55°C 至 +125°C。
    - 特性:真空陶瓷密封,RoHS合规,无铅无卤素,符合AEC-Q200汽车标准。

    产品特点和优势


    XC22M4系列石英晶体具备以下优势:
    - 小尺寸:2.5×2.0毫米的小封装非常适合空间受限的应用。
    - 高可靠性:真空陶瓷密封确保长期稳定性。
    - 温度稳定性:紧公差设计,在整个工作温度范围内保持稳定。
    - 环保:符合RoHS、无铅、无卤素标准。
    - 合规性:满足汽车应用要求,达到AEC-Q200标准。

    应用案例和使用建议


    XC22M4石英晶体广泛应用于无线通信设备,如智能手机、路由器和各种便携式设备。在使用过程中应注意以下几点:
    - 确保电路板设计合理,焊盘布局符合规范,避免焊盘短路或焊接不良。
    - 使用时考虑环境温度变化对晶体频率的影响,避免在极端温度条件下使用。
    - 在进行焊接操作时,严格按照推荐的回流焊工艺曲线进行,以确保焊接质量。

    兼容性和支持


    XC22M4晶体单元适用于大多数现代电子设备,特别适合需要高频、高精度、小型化设计的场合。供应商提供详细的安装指南和技术支持服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题1:如何确定合适的负载电容?
    - 解决方案:根据具体应用场景选择合适的负载电容值,通常可通过制造商的技术文档来查询推荐值。

    - 问题2:焊接时出现虚焊怎么办?
    - 解决方案:检查回流焊工艺曲线是否正确,确保焊接温度和时间符合要求;必要时可进行返修。

    总结和推荐


    XC22M4是一款出色的石英晶体单元,具备高可靠性、紧凑设计和广泛的适用范围,尤其适合现代无线通信设备。考虑到其卓越的性能、稳定性以及环保特性,非常值得推荐给相关领域的工程师和设计师。如果您正在寻找一款高性能、可靠的石英晶体单元,XC22M4无疑是最佳选择之一。

XC22M4-19.200-F07NJDTY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-2520-4P
