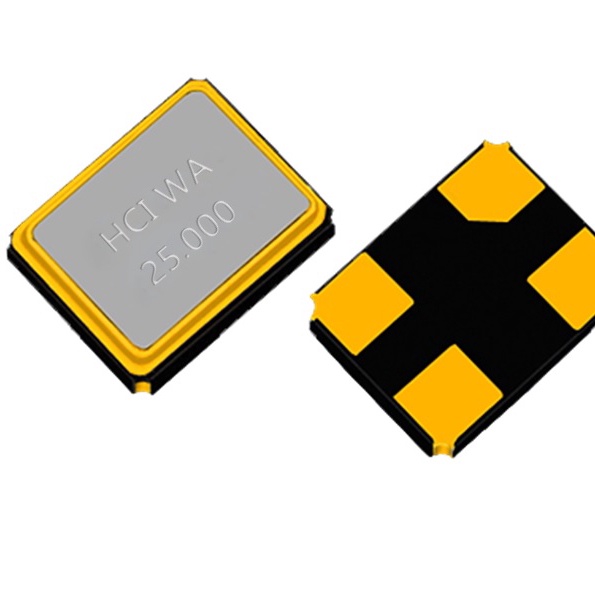

XC22M4-40.000-F12NNHPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:2520,频率:40MHz,负载电容:12pF,频率公差:±10ppm,工作温度:-20-70,频率稳定度:±10ppm
供应商型号: XC22M4-40.000-F12NNHPY SMD2520-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC22M4-40.000-F12NNHPY

XC22M4-40.000-F12NNHPY概述

    高品质石英晶体单元 XC22M4 技术手册
    苏州航晶电子科技有限公司(Suzhou HangJing Elec&Tech Co., Ltd.)推出的XC22M4石英晶体单元是一款广泛应用于无线通信领域的高性能产品。本文将详细介绍XC22M4的各项技术参数、产品特点和优势、应用案例、兼容性及支持,并提供常见问题解决方案,最后给出我们的综合评价和推荐意见。

    1. 产品简介


    XC22M4是一款采用SMD 2.5×2.0mm陶瓷密封包装的小尺寸石英晶体单元,专为无线通讯系统设计。主要应用于无线局域网(Wireless LAN)、蓝牙、移动通信以及手持设备等领域。本产品不仅具备小尺寸和高可靠性的特点,而且符合RoHS标准,是现代电子设备的理想选择。

    2. 技术参数


    - 封装尺寸:2.5×2.0×0.55mm
    - 焊盘数量:4个焊盘
    - 额定频率范围:12.000~60.000MHz
    - 晶体切割方式:AT切型/基波
    - 频率容差:±10ppm/±20ppm/±30ppm(其他选项可选)
    - 频率稳定性:±10ppm/±15ppm(其他选项可选)
    - 工作温度范围:–20至+70°C 或 –30至+85°C(其他选项可选)
    - 等效串联电阻:根据不同频率段,阻值范围分别为<125Ω、<100Ω、<80Ω、<60Ω
    - 负载电容:6~32pF 或 系列(需指定)
    - 并联电容:<3.0pF
    - 驱动功率:典型值50μW,最大值200μW
    - 存储温度范围:–55至+125°C

    3. 产品特点和优势


    XC22M4石英晶体单元具有以下几个显著特点和优势:
    - 紧凑设计:尺寸仅为2.5×2.0×0.55mm,非常适合空间受限的应用场景。
    - 可靠密封:真空密封的陶瓷外壳,保证了产品的长期稳定性和可靠性。
    - 温度稳定性:在广泛的温度范围内表现出色的频率稳定性。
    - 汽车行业认证:通过AEC-Q200标准,适用于汽车电子设备。
    - 环保材料:无铅、无卤素,符合RoHS要求,适合对环境友好的电子产品需求。

    4. 应用案例和使用建议


    XC22M4石英晶体单元广泛应用于各种无线通讯设备中,如无线局域网接入点、智能手机、笔记本电脑以及手持通信设备等。对于开发人员而言,在设计这些设备时应确保电源和信号线之间的正确匹配,以避免不必要的频率漂移。

    5. 兼容性和支持


    XC22M4石英晶体单元符合EIA-481标准,封装规格与行业通用标准兼容,便于集成到现有的电路板设计中。同时,制造商提供了详尽的技术支持文档,包括推荐的回流焊接曲线,帮助客户顺利完成组装过程。如有进一步技术支持需求,可通过公司网站联系工程师获取更多帮助。

    6. 常见问题与解决方案


    - 问题一:频率偏移量超出预期。
    - 解决方案:检查电源电压和负载电容设置是否符合规范,必要时重新计算设计参数。

    - 问题二:工作过程中出现断续现象。
    - 解决方案:增加散热措施,确保晶体在工作期间保持在适宜的工作温度范围内。

    - 问题三:成品良品率低。
    - 解决方案:调整生产工艺流程,严格控制焊接温度和时间,减少因焊接不良导致的失效风险。

    7. 总结和推荐


    总体来看,XC22M4石英晶体单元凭借其紧凑的设计、出色的温度稳定性、环保特性和广泛的适用性,使其成为市场上极具竞争力的产品之一。无论是在消费类电子还是工业控制领域,XC22M4都能提供可靠的频率基准源,建议广大工程师和采购人员在项目中积极考虑采用该款产品。

XC22M4-40.000-F12NNHPY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 SMD-2520-4P
