X49ST2-10.000-F20LGDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49S直插,封装:HC-49S,频率:10MHz,负载电容:20pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±50ppm
供应商型号: X49ST2-10.000-F20LGDTY HC-49S
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 X49ST2-10.000-F20LGDTY

X49ST2-10.000-F20LGDTY概述

    # 电子元器件产品技术手册解析:X49ST2石英晶体单元

    产品简介

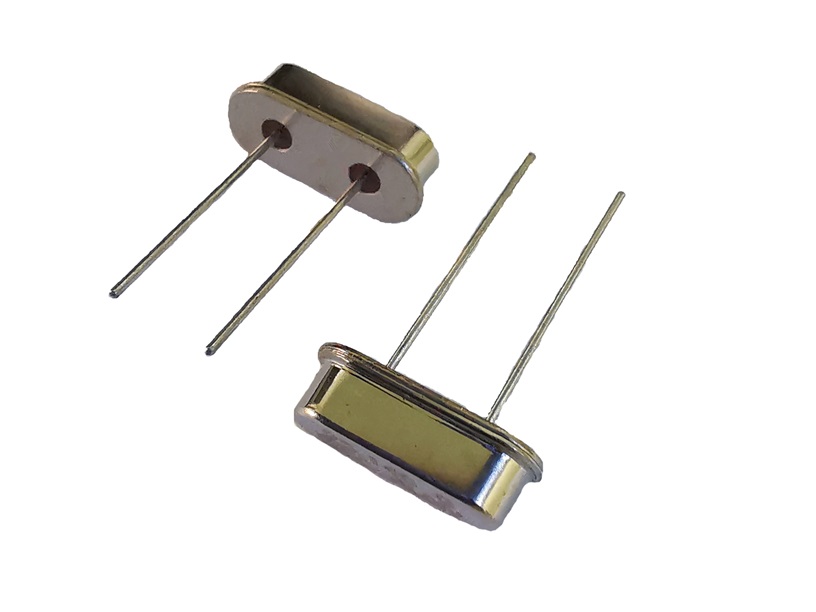

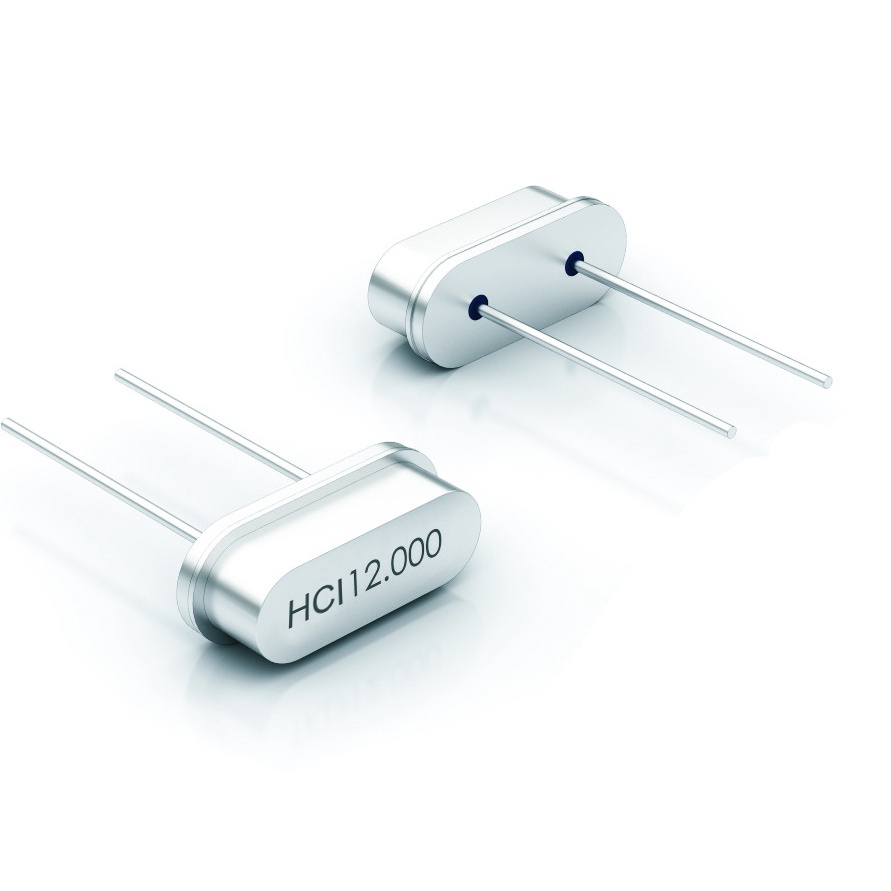

    X49ST2石英晶体单元是一款基于HC-49/S通孔封装的电子元器件,具有两个引脚设计。其核心功能在于提供稳定且低频率的信号输出,广泛应用于电视、收音机、计算机、测试设备及消费电子产品等领域。该产品的设计简洁实用,兼具高性能和良好的成本效益,适合多种工业场景的需求。
    主要功能
    - 提供稳定的频率信号输出(3.0~80.0MHz范围)。
    - 支持基本谐振模式以及三阶谐振模式,适用于不同频率需求。
    - 罗马标准RoHS认证,无铅、无卤素,环保合规。
    应用领域
    - 广播设备(如电视、收音机)。
    - 信息技术(如电脑)。
    - 测试仪器。
    - 消费类电子产品。

    技术参数


    以下是X49ST2石英晶体单元的关键技术规格:
    | 参数名称 | 范围/条件 | 备注 |
    |
    | 尺寸 | 11×4.6×(3.5或2.5mm) | 带双引脚设计 |
    | 工作频率范围 | 3.0 ~ 80.0MHz | 基本模式≤48MHz;三阶模式>24MHz |
    | 频率容差 | ±10ppm、±20ppm、±30ppm | 可选其他精度 |
    | 工作温度范围 | –20℃至+70℃;–40℃至+85℃ | 可定制更宽范围 |
    | 等效串联电阻(ESR) | 200Ω ~ 100Ω(基础模式) | 随频率变化而调整 |
    | 负载电容 | 4 ~ 32pF或SERIES | 客户指定 |
    | 并联电容 | <7pF | —— |
    | 驱动功率 | 100μW典型值/500μW最大值 | —— |
    | 第一年老化稳定性 | ±5ppm @ +25℃ | —— |

    产品特点和优势


    独特功能与市场竞争力
    1. 小体积大用途:紧凑的设计使其能够在有限空间内满足高频需求。
    2. 多频段支持:涵盖基础与高阶谐振模式,适用范围广。
    3. 高标准环保要求:符合RoHS指令,无铅无卤素,对环境保护友好。
    4. 灵活包装选择:支持散装与卷带(T&R)两种形式,适应不同生产流程。
    5. 优良性价比:高性能与低成本的完美平衡,适合大批量生产。

    应用案例和使用建议


    应用案例
    X49ST2石英晶体单元被广泛应用于广播通信领域,例如电视机信号接收模块中,作为频率参考源以确保画面稳定清晰;在便携式设备如笔记本电脑中,它用于主时钟控制电路,提高系统运行效率。
    使用建议
    1. 根据具体应用选择合适的频率容差和负载电容值。
    2. 确保焊接温度曲线符合推荐标准,避免过热损坏。
    3. 在高湿度环境中需注意防潮处理,防止湿气侵入影响性能。

    兼容性和支持


    X49ST2能够轻松与其他主流设备接口兼容,可直接替换市场上同类产品。苏州恒景电子科技有限公司为用户提供全方位技术支持和服务保障,包括产品咨询、售后维护和技术培训等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 驱动电流异常导致发热 | 调整驱动电路,降低功耗 |
    | 精度下降超出预期 | 检查焊接工艺是否合格 |
    | 长期使用后信号抖动 | 更换新批次产品或更换封装材料 |

    总结和推荐


    综合评价
    X49ST2石英晶体单元凭借其精准的频率输出、稳定的性能表现以及广泛的适用性,在市场上展现出强大的竞争力。无论是在家用电器还是专业设备中,这款产品都能提供可靠的支持。
    推荐意见
    强烈推荐购买并使用X49ST2石英晶体单元!对于需要高精度频率参考源的应用场合,它是理想的选择。同时,厂家提供的优质售后服务也增强了产品的吸引力。
    联系信息:
    - 地址:江苏省苏州市工业园区群星路一号
    - 电话:+86 (0)512 6591 6689
    - 邮箱:tony@hci.com.hk
    通过本文的技术分析,希望能帮助您更好地了解并利用这一卓越的电子元器件。

X49ST2-10.000-F20LGDTY参数

参数
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
通用封装 HC-49S
应用等级 工业级

X49ST2-10.000-F20LGDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49ST2-10.000-F20LGDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49ST2-10.000-F20LGDTY X49ST2-10.000-F20LGDTY数据手册

X49ST2-10.000-F20LGDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4147
100+ ¥ 0.3335
500+ ¥ 0.3174
1000+ ¥ 0.3025
3000+ ¥ 0.2875
库存: 19676
起订量: 10 增量: 200
