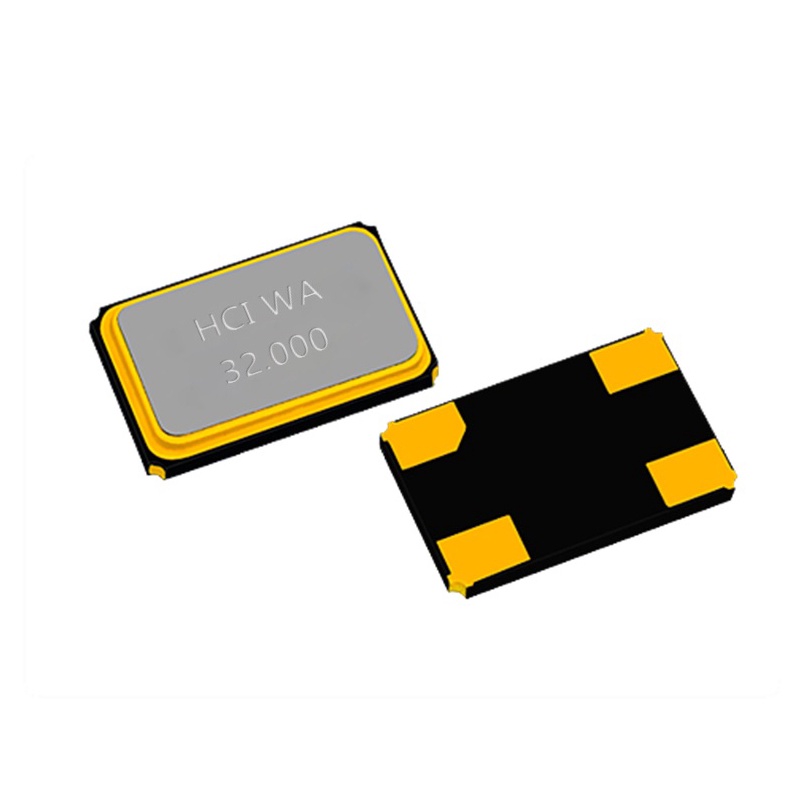

XC53M4-12.000-F18JJHPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,频率:12MHz,负载电容:18pF,频率公差:±30ppm,工作温度:-20-70,频率稳定度:±30ppm
供应商型号: 14M-XC53M4-12.000-F18JJHPY
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 XC53M4-12.000-F18JJHPY

XC53M4-12.000-F18JJHPY概述


    产品简介


    XC53M4是一款由Suzhou HangJing Elec&Tech Co., Ltd.生产的石英晶体单元,采用SMD(表面贴装)封装形式,尺寸为5.0x3.2mm的陶瓷密封包装。这款石英晶体单元具有体积小、可靠性高、温度稳定性好等特点,广泛应用于无线局域网、蓝牙、移动通信和手持设备等领域。

    技术参数


    | 参数 | 描述 |

    | 封装规格 | 5.0x3.2x0.7 mm |
    | 焊盘数量 | 4个 |
    | 频率范围 | 8.000 MHz 至 55.000 MHz |
    | 晶体切割模式 | AT切片/基频 |
    | 频率容差 | ±10 ppm / ±20 ppm / ±30 ppm(其他选项可选) |
    | 频率稳定性 | ±10 ppm / ±15 ppm(其他选项可选) |
    | 工作温度范围 | -20°C 至 +70°C 或 -30°C 至 +85°C(其他选项可选) |
    | 等效串联电阻 | <80Ω (8.000至9.999MHz), <70Ω (10.000至11.999MHz), <60~50Ω (12.000至19.999MHz), <50~40Ω (20.000至55.000MHz) |
    | 负载电容 | 6 pF 至 32 pF(或系列模式) |
    | 并联电容 | <5.0 pF |
    | 驱动功率 | 典型值100 µW,最大值300 µW |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    XC53M4石英晶体单元具备以下显著特点和优势:
    - 紧凑设计:尺寸仅为5.0x3.2x0.7mm,非常适合空间受限的应用场景。
    - 高度可靠:采用陶瓷密封包装,确保长期稳定性和可靠性。
    - 优良的温度稳定性:在广泛的温度范围内(-20°C 至 +70°C或 -30°C 至 +85°C)仍能保持高精度。
    - 汽车级合规:符合AEC-Q200标准,适用于汽车电子领域。
    - 环保材料:RoHS合规,无铅、无卤素,符合现代绿色生产标准。

    应用案例和使用建议


    XC53M4广泛应用于各类无线设备中,如无线局域网、蓝牙模块、移动通信设备及手持设备等。例如,在无线局域网模块中,XC53M4可以作为参考时钟源,提供精确稳定的频率基准。为了确保最佳性能,建议在设计电路时充分考虑驱动功率的要求,避免过驱动导致的损坏。

    兼容性和支持


    XC53M4采用Tape & Reel包装,符合EIA-481标准,适合自动化生产线上的回流焊接工艺。此外,制造商提供了详细的推荐回流焊工艺曲线,有助于用户进行高效可靠的焊接操作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 驱动功率过高导致晶体损坏 | 减少驱动功率,确保不超过300 µW的最大值 |
    | 温度稳定性不满足需求 | 选择更适合特定应用的频率稳定度选项 |
    | 加工过程中出现焊点不良 | 检查并优化回流焊工艺曲线 |
    | 信号抖动过大 | 检查电源稳定性和接地情况,确保适当的负载电容设置 |

    总结和推荐


    XC53M4是一款高度可靠、高性能的石英晶体单元,适用于多种无线设备和工业应用。其紧凑的尺寸、优秀的温度稳定性和广泛的频率范围使其成为市场上极具竞争力的产品。强烈推荐在需要高精度频率基准的应用中选用XC53M4,特别是在无线通信和便携式设备领域。

XC53M4-12.000-F18JJHPY参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 -
频率 12MHz
驱动电平 -
长*宽*高 800μm(高度)
通用封装 SMD-5032-4P
安装方式 贴片安装
应用等级 工业级
