XC53M4-8.000-F20NLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,4PIN,频率:8MHz,负载电容:20pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: XC53M4-8.000-F20NLDTY SMD5032-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53M4-8.000-F20NLDTY

XC53M4-8.000-F20NLDTY概述


    产品简介

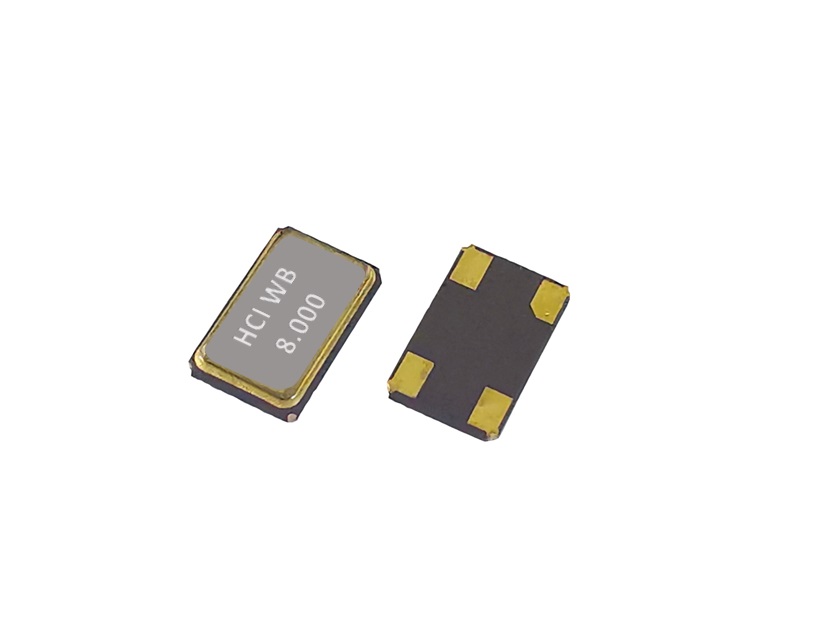

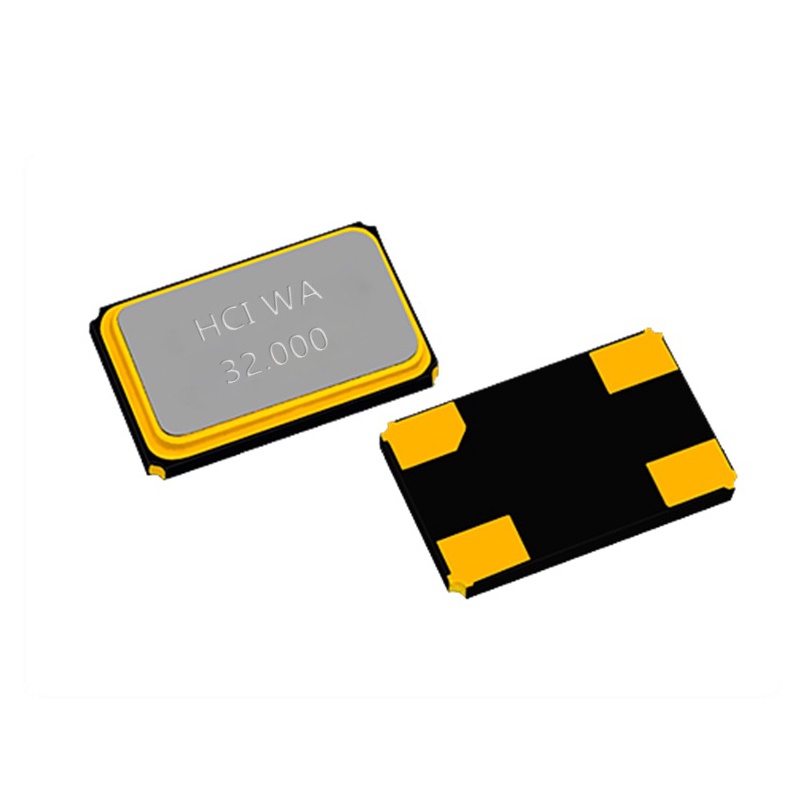

    XC53M4石英晶体单元是苏州航晶电子科技有限公司(Suzhou HangJing Elec&Tech Co., Ltd.)生产的一种表面贴装式石英晶体,尺寸为5.0mm x 3.2mm x 0.7mm。这种产品以其紧凑的设计和高可靠性而闻名,广泛应用于无线局域网、蓝牙通信、移动通信及手持设备等领域。

    技术参数


    XC53M4 石英晶体单元的技术参数如下:
    - 封装尺寸: 5.0mm x 3.2mm x 0.7mm
    - 焊盘数量: 4个
    - 额定频率范围: 8.000 MHz ~ 55.000 MHz
    - 频率容差: ±10 ppm / ±20 ppm / ±30 ppm (其他选项可选)
    - 频率稳定性: ±10 ppm / ±15 ppm (其他选项可选)
    - 工作温度范围: -20°C ~ +70°C / -30°C ~ +85°C (其他选项可选)
    - 等效串联电阻 (ESR):
    - 8.000 MHz ~ 9.999 MHz: <80Ω
    - 10.000 MHz ~ 11.999 MHz: <70Ω
    - 12.000 MHz ~ 19.999 MHz: <60 ~ 50Ω
    - 20.000 MHz ~ 55.000 MHz: <50 ~ 40Ω
    - 负载电容: 6 pF ~ 32 pF 或者 SERIES (需指定)
    - 并联电容: <5.0 pF
    - 驱动功率: 100 μW (典型值) / 300 μW (最大值)
    - 存储温度范围: -55°C ~ +125°C
    - 包装信息: 遵循 EIA-481 标准的卷带包装,载带宽度为 12 mm,组件间距为 8 mm,卷盘直径为 180 mm,每卷最大 1,000 个单位

    产品特点和优势


    XC53M4 石英晶体单元的主要特点和优势包括:
    - 小型化设计: 尺寸仅为 5.0mm x 3.2mm x 0.7mm,符合现代电子设备对紧凑尺寸的需求。
    - 高可靠性: 采用陶瓷密封包覆,提供可靠的机械保护和稳定性能。
    - 紧公差和稳定性: 在广泛的温度范围内具有极高的频率稳定性和紧公差,适用于对精度要求高的场合。
    - 符合标准: 符合 RoHS 标准,无铅、无卤素,满足环保需求。
    - 合规性: 可以满足汽车应用的标准(AEC-Q200)。

    应用案例和使用建议


    XC53M4 主要应用于无线局域网(Wireless LAN)、蓝牙(Bluetooth)、移动通信及手持设备。对于无线局域网和蓝牙设备,这款石英晶体可以提高数据传输速率和信号稳定性。对于移动通信和手持设备,它提供了精准的时间基准和稳定的频率参考。
    使用建议:
    1. 温度考虑: 虽然 XC53M4 在广泛的温度范围内具有良好的稳定性,但在极端条件下使用时,建议进行额外的热管理。
    2. 电源管理: 确保驱动功率不超过最大值(300 μW),以避免过热和性能下降。
    3. 布局考虑: 在电路板设计中确保良好的接地和散热路径,以减少寄生效应和提高稳定性。

    兼容性和支持


    XC53M4 与其他同类产品和设备具有良好兼容性。制造商提供详细的技术文档和支持,用户可以通过技术支持渠道获取更多信息。建议在使用过程中查阅详细的规格书和技术手册,以确保最佳效果。

    常见问题与解决方案


    - 问题: 频率不稳定
    - 解决方案: 检查焊接质量和电气连接是否良好;确认负载电容设置是否正确。

    - 问题: 驱动功率过高导致晶体损坏
    - 解决方案: 降低驱动功率至推荐值以下,并确保良好的散热措施。

    总结和推荐


    XC53M4 石英晶体单元是一款紧凑、可靠且高性能的产品,适用于多种现代通信设备。其出色的频率稳定性、良好的温度特性及环保材料的应用使其在市场上具备显著的竞争优势。总体而言,我们强烈推荐这一产品用于需要高精度频率控制的场合。

XC53M4-8.000-F20NLDTY参数

参数
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 -
频率 8MHz
驱动电平 -
负载电容 20pF
长*宽*高 800μm(高度)
通用封装 SMD-5032-4P
安装方式 贴片安装
