XC53M4-8.192-F08LLHPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,频率:8.192MHz,负载电容:8pF,频率公差:±20ppm,工作温度:-20-70,频率稳定度:±20ppm
供应商型号: XC53M4-8.192-F08LLHPY SMD5032-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53M4-8.192-F08LLHPY

XC53M4-8.192-F08LLHPY概述


    产品简介


    XC53M4 石英晶体单元

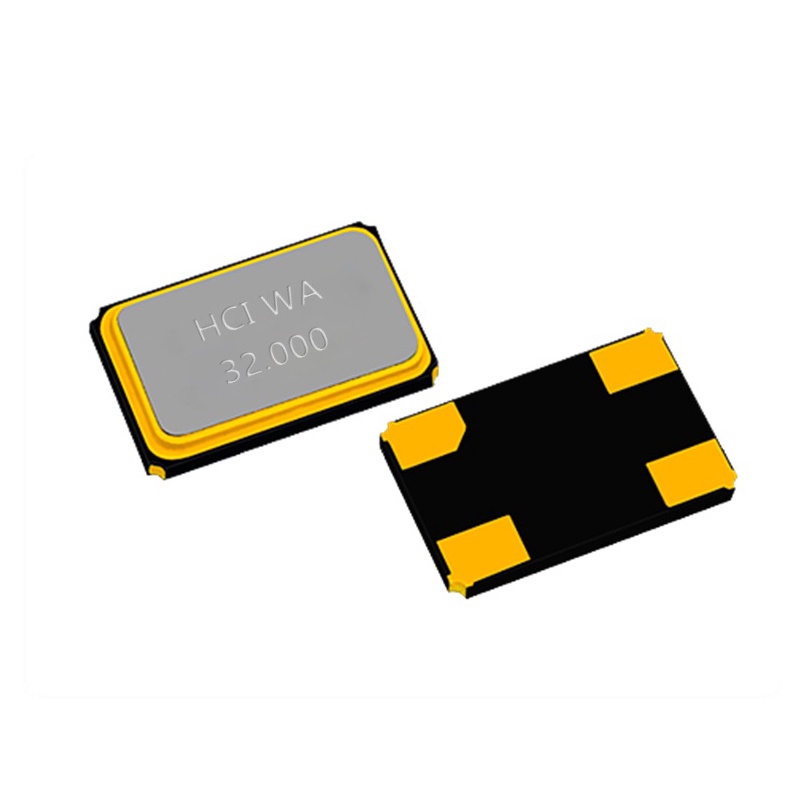

    XC53M4 是一款采用表面贴装技术(SMD)的石英晶体单元,尺寸为 5.0 x 3.2 x 0.7 毫米,封装于陶瓷缝焊壳内。这款产品广泛应用于无线通信、蓝牙、移动通信和手持设备等领域。凭借其卓越的可靠性和精确的频率稳定性,XC53M4 在工业和消费电子市场中具有显著的竞争优势。

    技术参数


    | 参数 | 规格 | 条件/备注 |
    |
    | 频率范围 | 8.000 ~ 55.000 MHz | — |
    | 石英切片与模式 | AT 切片 / 基本模式 | — |
    | 频率容差 | ±10 ppm / ±20 ppm / ±30 ppm | 其他选项可用 |
    | 频率稳定性 | ±10 ppm / ±15 ppm | 其他选项可用 |
    | 工作温度范围 | -20°C 至 +70°C / -30°C 至 +85°C | 其他选项可用 |
    | 等效串联电阻 (ESR) | <80 Ω (8.000~9.999 MHz)
    <70 Ω (10.000~11.999 MHz)
    <60 ~ 50 Ω (12.000~19.999 MHz)
    <50 ~ 40 Ω (20.000~55.000 MHz)
    | 负载电容 | 6 ~ 32 pF 或 系列 | 请指定 |
    | 并联电容 | <5.0 pF | — |
    | 驱动功率 | 100 µW 典型值 / 300 µW 最大值 | — |
    | 存储温度范围 | -55°C 至 +125°C | — |

    产品特点和优势


    XC53M4 石英晶体单元具备多项独特优势:
    - 小尺寸:仅 5.0 x 3.2 x 0.7 毫米,便于安装在紧凑的空间中。
    - 高可靠性:采用陶瓷缝焊壳封装,提供出色的抗冲击和振动能力。
    - 紧公差:频率稳定度高,可在较宽的温度范围内保持一致。
    - 汽车级认证:符合 AEC-Q200 标准,适用于汽车电子系统。
    - 环保合规:RoHS 合规,无铅、无卤素,符合绿色制造标准。

    应用案例和使用建议


    XC53M4 主要应用于无线通信、蓝牙、移动通信和手持设备。以下是一些具体的应用案例及使用建议:
    - 无线通信设备:在路由器和接入点中使用 XC53M4 可确保稳定的信号传输。
    - 蓝牙设备:由于其紧凑的尺寸和高可靠性,非常适合集成到耳机、键盘和其他蓝牙设备中。
    - 移动通信设备:可用于手机、平板电脑等移动设备,以确保高效的数据传输和稳定的通信连接。
    使用建议:
    - 选择合适的负载电容:根据具体应用需求选择适当的负载电容,以确保最佳性能。
    - 严格控制焊接温度:在焊接过程中遵循推荐的回流曲线,避免损坏元件。

    兼容性和支持


    XC53M4 与多种主流电子元器件和设备兼容。制造商提供了详细的技术支持和维护文档,以确保客户能够顺利进行安装和调试。如需进一步技术支持,可联系苏州航景电子科技有限公司获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查负载电容是否符合要求 |
    | 焊接后损坏 | 确保焊接过程中遵循推荐的回流曲线 |
    | 使用环境温度超出范围 | 更换适合更宽温度范围的产品 |
    | 连接不良 | 检查焊点是否牢固,是否有短路现象 |

    总结和推荐


    综上所述,XC53M4 石英晶体单元是一款高性能、高可靠性的产品,特别适合用于无线通信和移动设备。它具有小尺寸、高可靠性和环保特点,可满足各种复杂的应用需求。强烈推荐给需要高质量石英晶体单元的工程师和技术人员。
    如果您有任何疑问或需要技术支持,请随时联系苏州航景电子科技有限公司。

XC53M4-8.192-F08LLHPY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-5032-4P
