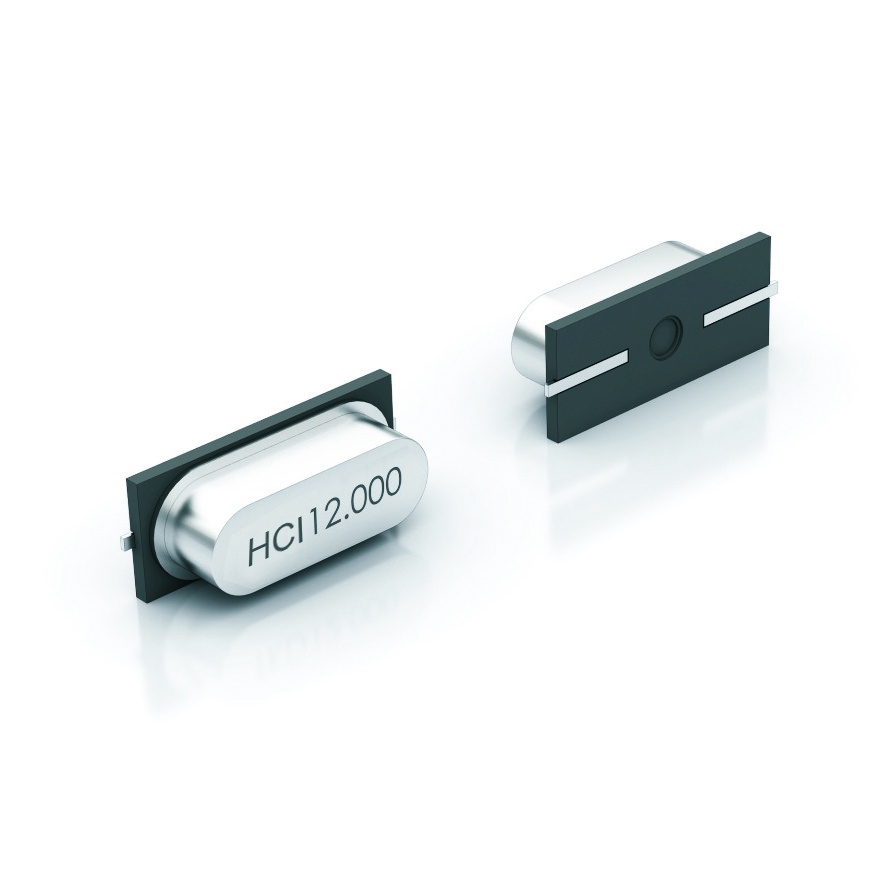

X49SS2-10.000-F20JJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49SMD贴片,封装:HC-49SMD,频率:10MHz,负载电容:,20pF,频率公差:±30ppm,工作温度-40-85,频率稳定度±30ppm
供应商型号: X49SS2-10.000-F20JJDTY HC-49SMD
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 X49SS2-10.000-F20JJDTY

X49SS2-10.000-F20JJDTY概述

    高品质石英晶体振荡器:X49SS2 技术手册解析

    一、产品简介


    产品名称:X49SS2 石英晶体振荡器单元
    产品类型:石英晶体振荡器(Quartz Crystal Unit),采用HC-49/S表面贴装封装,配备两根引脚。
    主要功能:提供低频范围内的精准时钟信号输出,适用于各类消费类及工业级电子产品。
    应用领域:
    - 电视、收音机设备
    - 计算机系统
    - 测试仪器
    - 消费类电子设备

    二、技术参数


    | 参数项 | 值 | 备注 |
    |
    | 尺寸 | 11.4×4.7×(4.2或3.2) mm
    | 频率范围 | 3.0~80.0MHz | 根本频率≤48MHz,三次谐波频率>24MHz |
    | 切割模式 | AT-cut/FUND & 3rd OT
    | 频率公差 | ±10ppm / ±20ppm / ±30ppm | 可选其他精度等级 |
    | 频率稳定性 | ±10ppm 或 ±30ppm | 可选其他等级 |
    | 工作温度范围 | -20℃至+70℃ 或 -40℃至+85℃ | 可定制扩展范围 |
    | 等效串联电阻(ESR) | 200Ω~30Ω | 不同频率范围下有所差异 |
    | 负载电容 | 4~32pF 或 SERIES | 用户需指定具体值 |
    | 泄漏电容 | <7pF
    | 驱动功率 | 100µW典型/500µW最大
    | 年老化率 | 第一年±5ppm | @+25℃ |

    三、产品特点和优势


    X49SS2 石英晶体振荡器以其优良的性能和可靠的设计脱颖而出:
    1. 高精度和稳定性:支持多种频率精度选项,确保在极端环境下依然保持稳定运行。
    2. 环保设计:RoHS认证、无铅、无卤素,满足现代电子产品对环保的要求。
    3. 多功能适应性:可应用于不同领域的消费电子和工业控制设备,覆盖TV、计算机、测试设备等多个行业。
    4. 卓越兼容性:采用标准HC-49/S封装,便于焊接安装且符合Tape & Reel标准,提升生产效率。

    四、应用案例和使用建议


    典型应用场景:
    - 在电视机和数字收音机中用于时钟同步模块。
    - 笔记本电脑主板上的时序电路以实现高速数据传输。
    - 用于医疗器械或家用电器的小型测试设备,提供精准时间基准。
    使用建议:
    - 根据实际负载条件选择合适的负载电容值,以达到最佳的频率稳定性。
    - 在低温或高温环境中使用时,优先考虑扩展的工作温度范围型号。
    - 注意驱动功率不得超过极限值,避免过热损坏。

    五、兼容性和支持


    兼容性:
    X49SS2 支持标准HC-49/S封装,可直接替换市场上大多数同类产品,具有良好的通用性。
    支持服务:
    苏州恒晶电子科技有限公司提供全面的技术支持,包括样品申请、批量供应和技术咨询,帮助企业快速完成产品集成。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品启动后无法正常工作 | 检查焊接质量,确认引脚连接良好;验证是否满足电压和温度要求。 |
    | 输出频率偏离标称值 | 检测负载电容设置是否正确;重新校准焊接温度曲线。 |
    | 使用一段时间后性能下降 | 检查供电是否稳定;考虑选用更高档位的老化率产品。 |

    七、总结和推荐


    综合评估:
    X49SS2 石英晶体振荡器凭借其出色的频率稳定性、广泛的应用范围和优秀的成本效益,在市场上极具竞争力。其低功耗、环保特性和高可靠性使其成为众多电子设备的理想选择。
    推荐意见:
    我们强烈推荐 X49SS2 用于需要低频精准时钟信号的应用场景,特别是对价格敏感但对性能要求较高的场合。对于希望减少开发周期并提高产品质量的企业来说,这是一款不可多得的产品。
    联系供应商获取更多详细信息:
    - 公司官网:[http://www.hci.com.hk](http://www.hci.com.hk)
    - 电话:+86 (0)512 6591 6689
    - 邮箱:tony@hci.com.hk

X49SS2-10.000-F20JJDTY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 HC-49SMD

X49SS2-10.000-F20JJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49SS2-10.000-F20JJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49SS2-10.000-F20JJDTY X49SS2-10.000-F20JJDTY数据手册

X49SS2-10.000-F20JJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4628
100+ ¥ 0.3726
500+ ¥ 0.3554
1000+ ¥ 0.3381
3000+ ¥ 0.322
库存: 19657
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 4.62
