KUSBVX-BS1N9-BL30

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: USB-B (USB TYPE-B) USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0)) 1 9 插头 垂直安装,通孔安装
供应商型号: SR-KUSBVX-BS1N9-BL30
供应商: 海外现货
标准整包数: 320
KYCON USB/DVI/HDMI 连接器 KUSBVX-BS1N9-BL30

KUSBVX-BS1N9-BL30概述


    产品简介

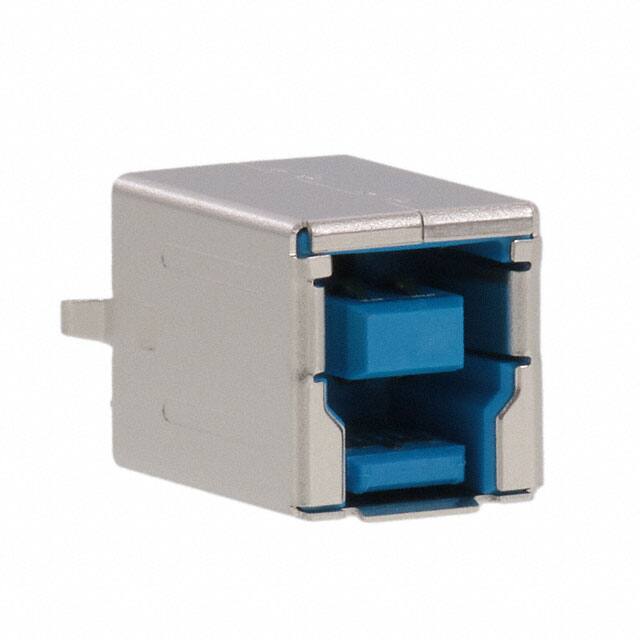

    KUSBVX-BS1N9-BL30 是一种垂直顶部入口的USB 3.0连接器,适用于需要高速数据传输和可靠连接的应用场景。它不仅符合USB 3.0规范,而且向后和向前兼容USB 2.0产品,适用于多种通用设备,如电脑、手机及其他电子设备。

    技术参数


    - 物理尺寸:请参阅图纸获取详细尺寸信息(单位:毫米)
    - 接触材料:
    - 接触A(4针):磷青铜
    - 接触B(5针):黄铜
    - 绝缘材料:PBT+30%GF热塑性塑料,UL 94V-0等级,蓝色
    - 电镀处理:
    - 接触区:镍镀层下覆盖30µ"金镀层
    - 焊接尾部:锡镀层
    - 壳体材料:黄铜,镍镀层
    - 机械特性:
    - 插入力:最大2.57公斤
    - 拔出力:最小1.0-2.5公斤
    - 耐用性:至少5000次插拔循环
    - 工作温度:请参阅图纸
    - 电气特性:
    - 额定电流:1.8安培
    - 绝缘电阻:1000兆欧姆
    - 接触电阻:最大50毫欧姆
    - 介电强度:交流电压100伏特,持续1分钟

    产品特点和优势


    KUSBVX-BS1N9-BL30 的主要优势在于其高性能、兼容性和可靠性。首先,该连接器能够支持USB 3.0规范下的SuperSpeed传输速率,提供更快的数据传输速度;其次,它的设计允许其在多种设备间进行前向和后向兼容,满足不同应用场景的需求;此外,它具备高耐用性,可承受多次插拔,适合长期使用。这些特点使其成为各种电子设备的理想选择,具有很高的市场竞争力。

    应用案例和使用建议


    该连接器被广泛应用于电脑、手机以及其他需要高速数据传输的电子设备中。例如,在计算机主板设计中,KUSBVX-BS1N9-BL30 可用于连接外部USB 3.0接口,以实现高速数据传输和供电。对于终端用户来说,建议在安装过程中仔细检查绝缘材料和电镀质量,确保连接器的稳固性和耐用性。此外,考虑到其额定电流较高,应注意在布线时留有足够的空间以避免过热问题。

    兼容性和支持


    KUSBVX-BS1N9-BL30 设计时充分考虑了与其他标准USB设备的兼容性,能够无缝集成到现有系统中。厂商Kycon提供了详尽的技术支持和服务,包括提供样品申请、库存查询、认证文件下载及样品制造选项。对于需要进一步定制化服务的客户,可以联系Kycon了解更多信息。

    常见问题与解决方案


    1. Q: 插入和拔出时如何防止损坏?
    - A: 在插拔过程中,应用均匀的力量,避免用力过猛。同时,保持插槽清洁无尘,以减少摩擦和磨损。
    2. Q: 如何确定绝缘材料和电镀质量?
    - A: 安装前应仔细检查绝缘材料是否为PBT+30%GF,并确认电镀层是否达到标准厚度(镍层下覆盖30µ"金层)。
    3. Q: 连接器能否在高温环境下使用?
    - A: 需要根据具体工作温度范围来判断,一般而言,操作温度应遵循制造商提供的规定值,以确保其正常运行。

    总结和推荐


    综上所述,KUSBVX-BS1N9-BL30 是一款高性能、兼容性好且稳定的USB 3.0连接器。其优越的设计和可靠的性能使其成为众多电子设备的首选。无论是开发新产品还是对现有系统进行升级,这款连接器都将是理想的选择。我们强烈推荐使用KUSBVX-BS1N9-BL30,以提升设备的整体性能和用户体验。

KUSBVX-BS1N9-BL30参数

参数
端口数 1
触头数量 9
类型 USB-B (USB TYPE-B)
公母头 插头
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
额定电压 -
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

KUSBVX-BS1N9-BL30厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KUSBVX-BS1N9-BL30数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KUSBVX-BS1N9-BL30 KUSBVX-BS1N9-BL30数据手册

KUSBVX-BS1N9-BL30封装设计

查看详情并下载
Symbol
Footprint
3D Model
