K42X-B25S/S-A4NJ

产品分类: D-Sub 连接器
厂牌: KYCON
产品描述: Female Sockets,Receptacle 焊盘 2,2 25pin,25pin Nickel Plated,Steel 2A 金 通孔安装 31.6mm(高度)
供应商型号: 806-K42X-B25S/S-A4NJ
供应商: Mouser
标准整包数: 1

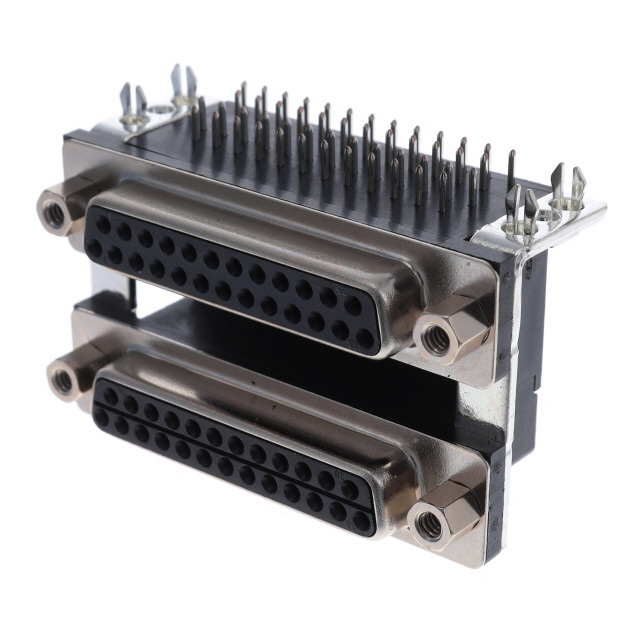

KYCON D-Sub 连接器 K42X-B25S/S-A4NJ

K42X-B25S/S-A4NJ概述

    K42 系列多端口 D-Subminiature 连接器技术手册

    产品简介


    K42 系列多端口 D-Subminiature 连接器是由 Kycon 公司设计和生产的高品质电子元器件。它是一种双端口连接器,可以同时容纳多个接触点,支持不同的插针和插座组合,适用于广泛的应用领域,如工业控制、通讯设备、医疗仪器等。K42 系列连接器因其灵活的配置选项和坚固的设计而受到青睐。

    技术参数


    K42 系列连接器的主要技术参数如下:
    - 接触点数量:每端口提供 9、15 或 25 个接触点。
    - 壳体尺寸:E(9 接触点)、A(15 接触点)、B(25 接触点)和 C(37 接触点)。
    - 接触点间距:0.750 英寸(19.05 毫米)、0.900 英寸(22.86 毫米)和 0.625 英寸(15.88 毫米)。
    - 安装方式:多种选择,包括铆接式螺纹插入件、板锁和各种固定螺钉。
    - 镀层选项:金镀层(15 微英寸或 30 微英寸)和锡铅镀层。
    - 电气特性:
    - 接触电流:精密机械接触 7.6 安培,精密成型接触 5.0 安培。
    - 接触电阻:精密机械接触最大 5 毫欧姆,精密成型接触最大 8 毫欧姆。
    - 绝缘电阻:最小 5000 兆欧姆。
    - 介电强度:1000 伏交流电,持续 1 分钟。
    - 焊接温度等级:高温度塑料 230°C 持续 30 秒,260°C 持续 10 秒。

    产品特点和优势


    - 灵活的配置:可以自由选择不同数量的接触点,适应多种应用需求。
    - 坚固耐用:能够承受至少 1000 次插拔循环。
    - 宽广的工作温度范围:-55°C 到 +125°C,适用于极端环境。
    - 高标准电气性能:确保可靠的信号传输和低电阻值。
    - 兼容多种安装方式:易于集成到不同类型的系统中。

    应用案例和使用建议


    K42 系列连接器适用于多种应用,例如工业自动化控制系统、医疗设备和通信网络设备。根据不同的应用场景,可以选择合适的接触点数量和安装方式。建议在高温环境下使用时,考虑使用高温度塑料材料。在高密度应用场合下,选择 37 接触点型号更为合适。

    兼容性和支持


    K42 系列连接器具有广泛的兼容性,可以与其他标准 D-Subminiature 连接器配合使用。Kycon 公司提供了全面的技术支持,包括电话和技术电子邮件支持。此外,公司还提供了详尽的产品手册和在线资源,帮助用户快速解决问题。

    常见问题与解决方案


    - Q: 如何确定正确的安装方式?
    - A: 根据设备的具体安装要求,选择适合的安装方式(如铆接式螺纹插入件、板锁等)。可以参考产品手册中的安装指南。
    - Q: 如何选择合适的镀层选项?
    - A: 通常情况下,推荐选择 15 微英寸或 30 微英寸的金镀层,以提高长期稳定性和可靠性。
    - Q: 插拔次数限制是什么?
    - A: K42 系列连接器可以承受至少 1000 次插拔循环,具体取决于所选镀层类型。

    总结和推荐


    K42 系列多端口 D-Subminiature 连接器凭借其灵活性、可靠性和广泛的应用范围,成为市场上一款极具竞争力的产品。无论是工业自动化还是高端医疗设备,这款连接器都能提供卓越的性能表现。强烈推荐给需要高可靠性连接解决方案的用户。

K42X-B25S/S-A4NJ参数

参数
针脚数 25pin,25pin
类型 Female Sockets,Receptacle
颜色 -
端接 焊盘
额定电流 2A
排数 2,2
触头镀层
外壳材料 Nickel Plated,Steel
长*宽*高 31.6mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

K42X-B25S/S-A4NJ厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

K42X-B25S/S-A4NJ数据手册

厂牌 PDF简要描述 下载
KYCON D-Sub 连接器 KYCON K42X-B25S/S-A4NJ K42X-B25S/S-A4NJ数据手册

K42X-B25S/S-A4NJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.1695 ¥ 145.0823
10+ $ 12.6792 ¥ 107.1392
30+ $ 11.4912 ¥ 97.1006
60+ $ 10.8108 ¥ 91.3513
105+ $ 9.9144 ¥ 83.7767
255+ $ 9.5445 ¥ 80.651
库存: 173
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.08
