KMDTX-SMT-6S-BSC

产品分类: 圆形连接器
厂牌: KYCON
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 6pin Thermoplastic 1A 金 银色,黑色 贴片安装 14mm(长度)*8.6mm(高度)
供应商型号: 2092-KMDTX-SMT-6S-BSCTR-ND
供应商: Digi-Key
标准整包数: 1

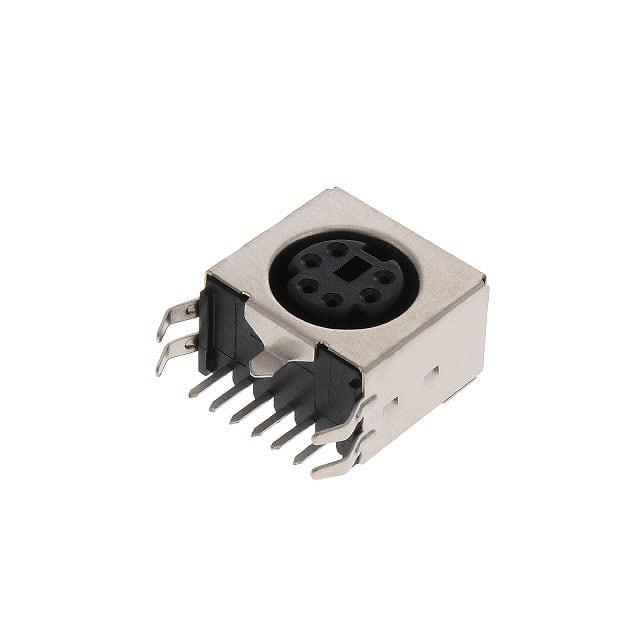

KYCON 圆形连接器 KMDTX-SMT-6S-BSC

KMDTX-SMT-6S-BSC概述

    KMDTX 系列迷你圆形 DIN 插座:技术手册概览
    本篇文章旨在为您提供关于 KMDTX 系列迷你圆形 DIN 插座的产品介绍、技术参数、产品特点及优势、应用案例与使用建议、兼容性与支持、常见问题与解决方案以及总结与推荐。

    1. 产品简介


    KMDTX 系列迷你圆形 DIN 插座是 Kycon 公司推出的适用于狭小空间的高速信号连接器系列。其设计小巧紧凑,符合标准 DIN 尺寸要求,可以与传统的 D-Sub 和 Mini-DIN 插头完美匹配。这些插座主要应用于工业自动化设备、通信设备、医疗器械等领域,具备高度的可靠性和稳定性。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | 不适用 |
    | 机构特性 | 耐久性:500 次循环最小
    插入力:0.5kg 至 4.5kg
    拔出力:0.4kg 至 3.5kg |
    | 材料和镀层 | 外壳:高温度热塑塑料,黑色,UL 94V-0 等级
    触点:磷青铜
    屏蔽层:SPCC,镍镀层 |
    | 电气特性 | 额定电流:1A
    额定电压:18V DC
    绝缘电阻:500 兆欧姆最小(500V DC)
    接触电阻:插头到屏蔽:插件后最大 100 毫欧姆
    插头到终端:插件后最大 60 毫欧姆
    耐压强度:500V RMS AC 1 分钟 |
    | 工作温度 | -25°C 至 +70°C |

    3. 产品特点和优势


    KMDTX 系列迷你圆形 DIN 插座具有以下显著特点:
    - 节省板空间:薄型设计使其占用的空间更小,从而满足狭小空间需求。
    - 兼容多种插头:可与标准和快锁插头相匹配。
    - 多样安装方式:提供表面贴装和焊接兼容通孔两种设计选项,适应不同的装配工艺。
    - 全面屏蔽:具备完整的屏蔽层,提供优异的电磁干扰防护。

    4. 应用案例和使用建议


    KMDTX 系列广泛应用于多个领域,例如工业自动化控制、医疗设备和通信设备等。对于医疗行业来说,这款插座可以帮助开发人员将小型化设备集成到手术室环境中,而不会影响设备的功能性和安全性。
    使用建议:
    - 当在严苛环境中使用时,请确保插座周围有足够的空间以实现散热和通风。
    - 定期检查插头与插座之间的接触情况,确保良好的电气连接。

    5. 兼容性和支持


    KMDTX 系列提供了广泛的兼容选项,包括表面贴装和通孔两种类型,使得它能够适应各种印刷电路板的设计需求。制造商为客户提供 CSA/NRTL 认证和 UL 文件编号,为产品性能提供了保障。此外,公司还通过其官网提供相关文档下载和支持服务,包括 IGES 和 STEP 文件格式的 2D/3D 图纸,方便客户进行精确的设计和制造。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头难以插入 | 确保插座和插头干净且正确对齐。检查是否有异物阻碍连接。 |
    | 插座接触不良 | 清洁触点,确认安装正确,必要时更换损坏部件。 |
    | 连接松动 | 检查并重新紧固插座固定螺丝,确认无误后再测试。 |

    7. 总结和推荐


    综上所述,KMDTX 系列迷你圆形 DIN 插座凭借其独特的设计和卓越的性能,在众多工业和商业应用中展现出强大的竞争力。结合其多样化安装方式、高可靠性以及良好的兼容性,我们非常推荐在工业控制系统和需要高精度连接的场合使用此款插座。

KMDTX-SMT-6S-BSC参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
额定电流 1A
外壳材料 Thermoplastic
针脚数 6pin
长*宽*高 14mm(长度)*8.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KMDTX-SMT-6S-BSC厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KMDTX-SMT-6S-BSC数据手册

厂牌 PDF简要描述 下载
KYCON 圆形连接器 KYCON KMDTX-SMT-6S-BSC KMDTX-SMT-6S-BSC数据手册

KMDTX-SMT-6S-BSC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.7899 ¥ 14.8337
400+ $ 1.7045 ¥ 14.1257
1000+ $ 1.5978 ¥ 13.2414
1400+ $ 1.5603 ¥ 12.9309
2000+ $ 1.5215 ¥ 12.6098
5000+ $ 1.4264 ¥ 11.8211
库存: 1000
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 2966.74
