首页  >  产品百科  >  K61X-E15S-N

K61X-E15S-N

产品分类: D-Sub 连接器
厂牌: KYCON
产品描述: Female Sockets,Receptacle 焊盘 3 15pin Nickel Plated,Steel 2A 金 通孔安装
供应商型号: SR-K61X-E15S-N
供应商: 海外现货
标准整包数: 270

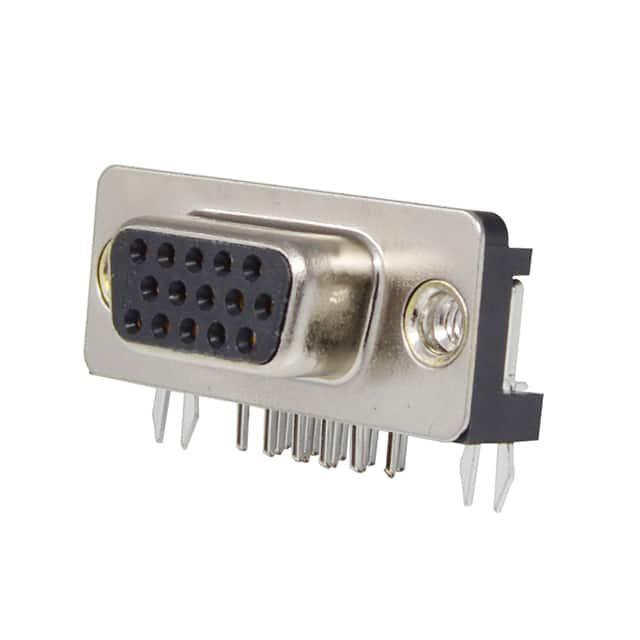

KYCON D-Sub 连接器 K61X-E15S-N

K61X-E15S-N概述

    K61X 系列高密度 D-Subminiature 连接器

    产品简介


    K61X 系列是一款高性能的高密度 D-Subminiature 连接器,适用于多种电子设备。它具有紧凑的直角 PCB 安装设计,能够为用户提供高效的数据传输和信号连接。该系列产品广泛应用于工业自动化、医疗设备、计算机外设和通信设备等领域。

    技术参数


    | 参数 | 描述 |

    | 壳体选项 | E - 15 接触点 |
    | 接触类型 | S - 插座接触(插座) |
    | 安装方式 | N - 带板锁和 #4-40 UNC 螺纹插入件
    NJ - 带板锁和 #4-40 六角螺母安装件 |
    | 镀层选项 | 空白 - 金闪镀
    30 - 30 微英寸金镀层 |
    | VESA 选项 | 空白 - 标准
    VESA - VESA 合规版本 |
    | 尺寸 | 尺寸单位:毫米(mm) |
    | 接触位号9 | 凹陷 0.050 英寸(1.27 毫米),支持 5V 供电电压的最后配接/首先断开功能 |
    | 绝缘体颜色 | 蓝色 PBT 绝缘体,表示具备 5V 功能和完整的 AccessBus 功能 |
    | 符合标准 | 符合视频电子标准协会(VESA)标准
    符合显示数据通道(DDC)标准 |

    产品特点和优势


    K61X 系列具备多种显著的优势:
    - 高密度设计:提供15个接触点的高密度连接器,适用于紧凑空间的设计需求。
    - VESA 合规:符合 VESA 标准,特别是在电源管理和显示数据通道方面表现出色。
    - 可靠耐用:采用高品质材料,确保在各种环境下稳定运行。
    - 易安装:提供多种安装方式选择,简化安装过程,提高工作效率。

    应用案例和使用建议


    K61X 系列连接器常用于工业自动化控制系统中,例如自动化装配线和机器人手臂的信号传输。在医疗设备中,它可用于仪器仪表间的信号连接。为了充分发挥其性能,在使用时需要注意以下几点:
    - 匹配使用:确保连接器和其他相关设备之间的引脚定义完全一致。
    - 环境适应性:注意工作环境的温度和湿度条件,确保在合适的条件下使用。
    - 定期维护:进行定期检查和清洁,避免长期使用导致的磨损和接触不良问题。

    兼容性和支持


    K61X 系列连接器与多种其他设备和组件具有良好的兼容性。制造商提供详细的安装指南和支持服务,帮助客户快速上手和维护。此外,产品符合 RoHS 和 REACH 环保标准,并且通过了 UL 认证。

    常见问题与解决方案


    1. 接触不良
    - 解决方法:确保所有接触点清洁并牢固安装。

    2. 插拔力过大
    - 解决方法:检查接触点是否正确对齐,调整安装角度。

    3. 信号传输不稳定
    - 解决方法:重新校验连接器和设备的配置,确保所有设置正确无误。

    总结和推荐


    K61X 系列高密度 D-Subminiature 连接器凭借其紧凑的设计、可靠的性能和广泛的适用范围,成为市场上一款优秀的连接解决方案。其独特的 VESA 合规功能使得它在工业自动化和医疗设备领域具有显著的竞争优势。总的来说,这款产品非常值得推荐,特别适用于需要高密度、高可靠性连接的应用场景。
    通过以上内容,您可以全面了解 K61X 系列高密度 D-Subminiature 连接器的技术细节和应用优势,相信它能为您的电子项目提供强有力的支撑。

K61X-E15S-N参数

参数
排数 3
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 15pin
类型 Female Sockets,Receptacle
颜色 -
端接 焊盘
额定电流 2A
安装方式 通孔安装
零件状态 在售
包装方式 托盘

K61X-E15S-N厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

K61X-E15S-N数据手册

厂牌 PDF简要描述 下载
KYCON D-Sub 连接器 KYCON K61X-E15S-N K61X-E15S-N数据手册

K61X-E15S-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.0125 ¥ 34.2266
500+ $ 3.8125 ¥ 32.5206
1000+ $ 3.5 ¥ 29.855
库存: 7375
起订量: 270 增量: 270
交货地:
最小起订量为:100
合计: ¥ 3422.66
