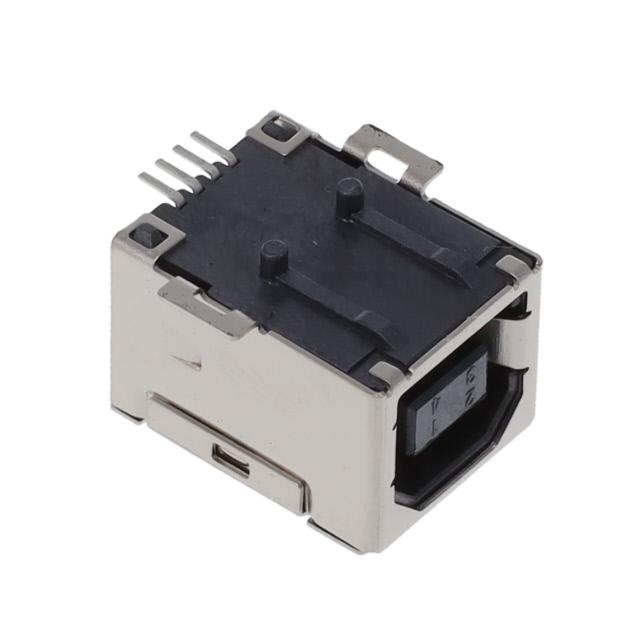

KUSBX-SMTBS1NBTR

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 30V(AC),30V(DC) USB-B (USB TYPE-B) 1 4 插头 水平安装,贴片安装,通孔安装
供应商型号: 27M-KUSBX-SMTBS1NBTR
供应商: 云汉优选
标准整包数: 1
KYCON USB/DVI/HDMI 连接器 KUSBX-SMTBS1NBTR

KUSBX-SMTBS1NBTR概述

    KUSBX-SMT系列表面贴装USB连接器技术手册

    产品简介


    KUSBX-SMT系列是专为现代计算机外设设计的表面贴装USB连接器。该系列提供了A型和B型两种接口,广泛适用于各种计算机及外设领域。凭借其高效能和兼容性,这些连接器已经成为许多电子产品制造商的首选。

    技术参数


    KUSBX-SMT系列的技术规格如下:
    - 尺寸(单位:毫米)
    - 长度:14.5
    - 宽度:4.3
    - 高度:7.1
    - 材料和工艺
    - 绝缘体:高温热塑性塑料,UL94V-0认证,颜色可选白或黑
    - 接触点:磷青铜
    - 接触镀层:接触面金镍合金,焊接端锡镍合金
    - 壳体:铜合金,镍镀层
    - 电气特性
    - 额定电压:30V交流
    - 额定电流:1A
    - 接触电阻:最大30毫欧
    - 绝缘电阻:最小1000兆欧
    - 耐压测试:500V交流持续1分钟
    - 工作温度:详见图纸

    产品特点和优势


    KUSBX-SMT系列具有以下显著特点:
    - 表面贴装设计:易于集成到各类电路板上,减少安装时间和成本。
    - 多种接口选择:提供A型和B型接口,满足不同需求。
    - 支持热插拔:无需断电即可安全插入或拔出设备,提高用户体验。
    - 认证与合规性:通过CSA/NRTL和UL认证,确保产品质量与安全性。

    应用案例和使用建议


    KUSBX-SMT系列在多种应用中表现卓越,例如:
    - 笔记本电脑
    - 外置硬盘驱动器
    - 移动存储设备
    - 数码相机和智能手机充电器
    使用建议:
    - 确保连接器在安装前进行正确的预处理,以避免损坏。
    - 在高湿度或高温环境中使用时,注意适当的散热措施。

    兼容性和支持


    KUSBX-SMT系列与大多数标准计算机外围设备兼容,包括笔记本电脑、平板电脑和台式机。Kycon公司提供了全面的支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    以下是一些常见问题及其解决方法:
    - 问题:接触不良
    - 解决方法:检查连接器和电缆的插针是否对齐且清洁。
    - 问题:耐压测试失败
    - 解决方法:确认测试设备的参数设置正确,并重复测试。
    - 问题:接触电阻过高
    - 解决方法:检查接触点是否有污垢或氧化物,必要时进行清洁。

    总结和推荐


    综上所述,KUSBX-SMT系列是一款高性能、多功能的表面贴装USB连接器,具备卓越的兼容性、可靠性和便捷性。强烈推荐用于需要高稳定性和耐用性的电子设备中。对于希望提升产品可靠性和用户体验的设计者和制造商来说,这是一个理想的选择。

KUSBX-SMTBS1NBTR参数

参数
额定电压 30V(AC),30V(DC)
端口数 1
触头数量 4
类型 USB-B (USB TYPE-B)
公母头 插头
规格 -
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

KUSBX-SMTBS1NBTR厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KUSBX-SMTBS1NBTR数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KUSBX-SMTBS1NBTR KUSBX-SMTBS1NBTR数据手册

KUSBX-SMTBS1NBTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
