首页  >  产品百科  >  K85X-AD-15P-BRJ

K85X-AD-15P-BRJ

产品分类: D-Sub 连接器
厂牌: KYCON
产品描述: Male Pins,Plug 焊盘 2 15pin Nickel Plated,Steel 2A 金 通孔安装
供应商型号: SR-K85X-AD-15P-BRJ
供应商: 海外现货
标准整包数: 42
KYCON D-Sub 连接器 K85X-AD-15P-BRJ

K85X-AD-15P-BRJ概述

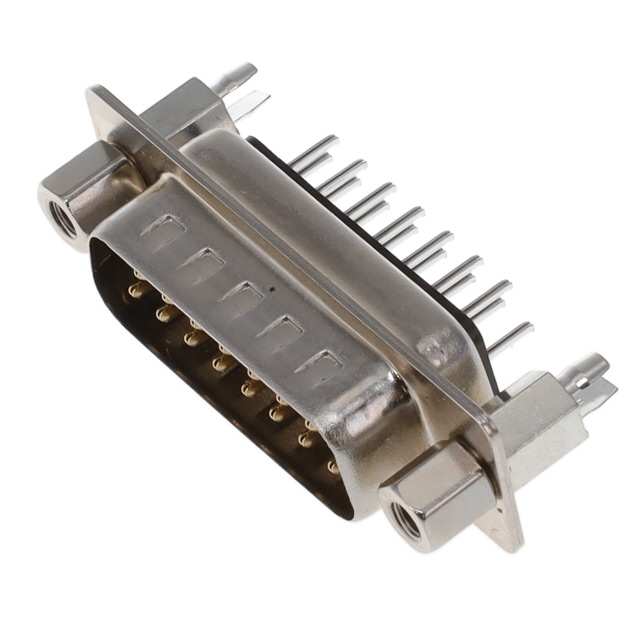

    # K85X D-Subminiature Vertical Connector

    产品简介


    K85X 系列是一款垂直插针式连接器,适用于电路板(PCB)上的安装和焊接端子。这些连接器提供多种规格,包括9个触点、15个触点、25个触点和37个触点。它们广泛应用于计算机、通信设备、工业自动化系统以及其他需要高可靠性的连接场合。

    技术参数


    | 参数 | 描述 |

    | 触点壳体尺寸 | E: 9个触点, A: 15个触点, B: 25个触点, C: 37个触点 |
    | 触点构造 | A: 精密成形焊杯 (不适用于BR/BRJ) |
    D: 精密成形垂直引脚(PCB安装) |
    | 触点类型 | P: 引脚触点(插头) |
    S: 插座触点(插座) |
    | 安装选项 | 空白: 通孔安装 |
    BR: 带 #4-40 螺纹板锁 |
    BRJ: 带 #4-40 螺纹板锁和 #4-40 嵌入螺母 |
    K: #4-40 嵌入螺柱 |
    KJ: 带 #4-40 嵌入螺柱和 #4-40 嵌入螺母 |
    R: 圆形嵌入螺柱 |
    | 镀层选项 | 空白: 金镀层闪镀 |
    30: 30 微英寸镀金 |
    | 尺寸(mm) | E: 0.643 x 16.33, A: 0.971 x 24.66, B: 1.511 x 38.38, C: 2.159 x 54.84 |
    | 工作温度范围 | -40°C 到 85°C |
    | 额定电流 | 每个触点高达 1A |
    | 额定电压 | 最大 100V |

    产品特点和优势


    1. 高可靠性:通过精密制造和严格测试,确保在高要求应用中的稳定性和耐久性。
    2. 多功能性:适用于多种不同的壳体尺寸和接触类型,能够满足不同应用的需求。
    3. 易于安装:多种安装选项便于灵活选择,简化安装过程。
    4. 高效散热:设计考虑了散热性能,防止过热导致的故障。
    5. 良好的抗干扰能力:采用优质材料和精湛工艺,减少外部电磁干扰对信号传输的影响。

    应用案例和使用建议


    应用案例
    - 计算机外围设备:如鼠标、键盘和打印机等。
    - 工业自动化系统:用于连接传感器和执行器。
    - 医疗设备:如监护仪和生命支持系统。
    使用建议
    - 在使用前仔细检查产品的规格和接线图,以确保正确安装。
    - 根据具体的应用需求选择合适的触点数量和镀层类型。
    - 在高温环境下使用时,确保散热良好,避免过热。

    兼容性和支持


    - 兼容性:K85X 系列连接器可与其他标准 D-Subminiature 连接器互换。
    - 技术支持:Kycon 提供详细的用户手册和技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:确保所有触点正确插入并牢固连接,重新焊接焊杯。
    2. 问题:外壳松动
    - 解决方案:检查安装是否牢固,必要时更换板锁或嵌入螺母。
    3. 问题:接触电阻异常
    - 解决方案:检查连接器是否清洁,是否有氧化或腐蚀现象,必要时进行清理或更换。

    总结和推荐


    K85X 系列连接器以其高可靠性、多功能性和易于安装等特点,在多种应用中表现出色。它的广泛应用和优越的性能使其成为连接器市场的优选之一。综上所述,我们强烈推荐使用 K85X 系列连接器,尤其适用于需要高可靠性的关键应用场合。

K85X-AD-15P-BRJ参数

参数
端接 焊盘
额定电流 2A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 15pin
类型 Male Pins,Plug
颜色 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

K85X-AD-15P-BRJ厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

K85X-AD-15P-BRJ数据手册

厂牌 PDF简要描述 下载
KYCON D-Sub 连接器 KYCON K85X-AD-15P-BRJ K85X-AD-15P-BRJ数据手册

K85X-AD-15P-BRJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 6.225 ¥ 53.0993
100+ $ 5.55 ¥ 47.3415
500+ $ 5.275 ¥ 44.9958
1000+ $ 4.8375 ¥ 41.2639
库存: 1641
起订量: 84 增量: 42
交货地:
最小起订量为:50
合计: ¥ 2654.96
直接购买
加入购物车
