K88X-BD-25P-BRJ

产品分类: D-Sub 连接器
厂牌: KYCON
产品描述: Male Pins,Plug 焊盘 2 25pin Nickel Plated,Steel 2A 金 通孔安装 53.04mm(长度)*12.55mm(高度)
供应商型号: 806-K88X-BD-25P-BRJ
供应商: Mouser
标准整包数: 1

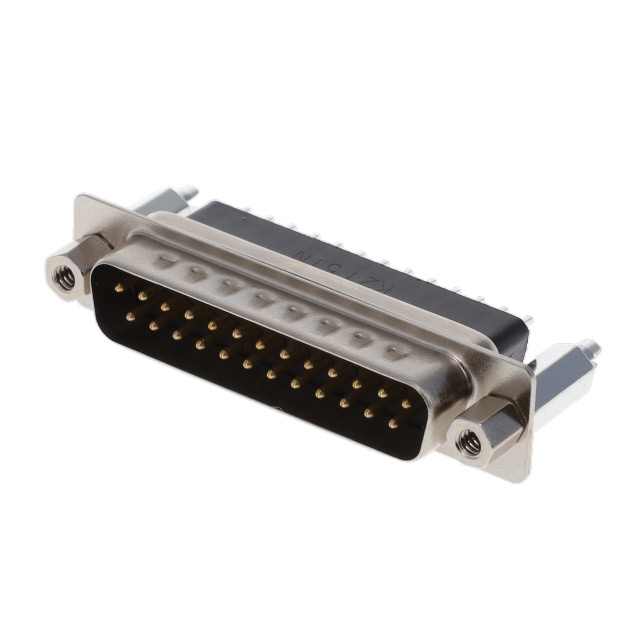

KYCON D-Sub 连接器 K88X-BD-25P-BRJ

K88X-BD-25P-BRJ概述

    # K88X 系列 D-Subminiature 垂直插孔连接器技术手册

    产品简介


    基本介绍
    K88X 系列 D-Subminiature 垂直插孔连接器(以下简称“K88X 连接器”)是一种广泛应用于电子设备中的高可靠性连接解决方案。这种连接器具有紧凑的设计和多种配置选项,适用于各种工业、通信和消费电子产品。K88X 连接器通过提供卓越的电气性能和机械强度,满足现代电子系统对可靠性和效率的需求。
    主要功能和应用领域
    - 主要功能:K88X 连接器设计用于垂直安装于印刷电路板(PCB)上,支持高密度信号传输。它采用多点接触设计,确保即使在振动环境下也能保持稳定可靠的连接。
    - 应用领域:广泛应用于医疗设备、工业自动化系统、通信设备、航空航天设备等需要高可靠性的场合。

    技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 接触壳尺寸 | E: 9 接触点, A: 15 接触点, B: 25 接触点, C: 37 接触点 |
    | 插针类型 | D: 3.80mm |
    | 接触类型 | P: 插针 (插头), S: 插座 (插座) |
    | 安装选项 | Blank: 通孔, BR: #4-40 锡镀 11.00mm 长焊盘锁紧, BRJ: #4-40 焊盘锁紧和 #4-40 螺丝锁紧, K: #4-40 嵌套, KJ: #4-40 嵌套和 #4-40 螺丝锁紧 |
    | 尺寸 (mm) | A: 外部 (母壳), A1: 内部 (公壳), B: 尺寸1, C: 尺寸2, D: 尺寸3 |
    | 焊盘宽度 | 10.72±0.25 mm |
    | 高度 | 最大 12.55 mm |

    产品特点和优势


    独特功能和优势
    - 高可靠性:K88X 连接器采用多点接触设计,能够承受振动和冲击,确保长期稳定的工作表现。
    - 易于安装:多种安装选项(如通孔、焊盘锁紧、螺丝锁紧等),使得安装简便且灵活。
    - 紧凑设计:通过减少接触间距和优化外壳尺寸,实现了更高的空间利用率。
    - 多样化配置:根据不同的应用需求,可以提供多种接触壳尺寸和接触类型,适应不同信号传输要求。
    市场竞争力
    K88X 连接器以其优异的电气性能和机械稳定性,具备出色的市场竞争力。无论是在苛刻的工业环境中还是高性能的通信设备中,它都能表现出色。特别是对于那些需要高密度连接和高度可靠性的应用,K88X 连接器是一个理想的选择。

    应用案例和使用建议


    应用案例
    K88X 连接器被广泛应用于医疗设备、工业自动化系统、通信设备等。以医疗设备为例,这类设备通常需要频繁的数据交换和信号传输,而 K88X 连接器能够保证在复杂环境下的稳定连接,确保数据的准确性和实时性。
    使用建议
    1. 选型建议:根据具体的应用场景和信号传输需求选择合适的接触壳尺寸(E、A、B 或 C)和接触类型(P 或 S)。
    2. 安装注意事项:确保按照正确的安装方法进行安装,特别是在选择焊盘锁紧和螺丝锁紧等安装方式时,注意固定力度的一致性。
    3. 使用维护:定期检查连接器的接触情况,确保连接稳固。同时,遵循制造商的指导进行清洁和保养,以延长连接器的使用寿命。

    兼容性和支持


    兼容性
    K88X 连接器可以与其他标准 D-Subminiature 插孔连接器配合使用,实现互换性和兼容性。具体兼容型号请咨询制造商获取详细信息。
    支持和维护
    Kycon 提供全面的技术支持和售后服务,确保用户能够获得及时的技术支持和帮助。此外,还可以根据用户的具体需求定制化服务,进一步提升产品适用性和用户体验。

    常见问题与解决方案


    问题1:连接器无法牢固插入电路板
    解决方案:
    - 确认电路板上的焊盘位置是否正确。
    - 检查焊锡是否均匀覆盖所有引脚。
    - 使用适当的焊接温度和时间,避免过热导致焊锡熔化不均。
    问题2:连接器信号传输不稳定
    解决方案:
    - 确保连接器插针和插座完全对接,没有松动。
    - 检查电路板上的信号线是否有短路或断开的情况。
    - 如有必要,可重新调整接触压力,确保信号传输稳定。

    总结和推荐


    综合评估
    K88X 连接器以其卓越的电气性能、可靠的机械结构和多样化的配置选项,在多个行业中展示了其强大的竞争力。特别是其紧凑设计和高密度信号传输能力,使其成为众多应用领域的首选连接解决方案。
    推荐使用
    鉴于 K88X 连接器在应用中的出色表现和广泛适用性,我们强烈推荐将其用于需要高可靠性和稳定性的电子系统中。无论是医疗设备、工业自动化还是通信设备,K88X 连接器都能够提供可靠的支持,满足用户的严格要求。

K88X-BD-25P-BRJ参数

参数
针脚数 25pin
类型 Male Pins,Plug
颜色 -
端接 焊盘
额定电流 2A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
长*宽*高 53.04mm(长度)*12.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

K88X-BD-25P-BRJ厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

K88X-BD-25P-BRJ数据手册

厂牌 PDF简要描述 下载
KYCON D-Sub 连接器 KYCON K88X-BD-25P-BRJ K88X-BD-25P-BRJ数据手册

K88X-BD-25P-BRJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
