KUSBX-SMT-AS1N-B

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 30V(AC) USB-A (USB TYPE-A) 1 4 插头 水平安装,贴片安装,通孔安装
供应商型号: 806-KUSBXSMTAS1N-B
供应商: Mouser
标准整包数: 1

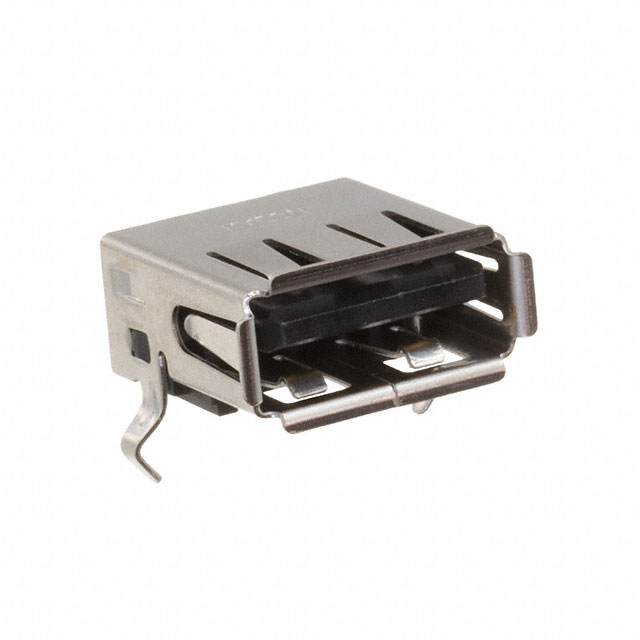

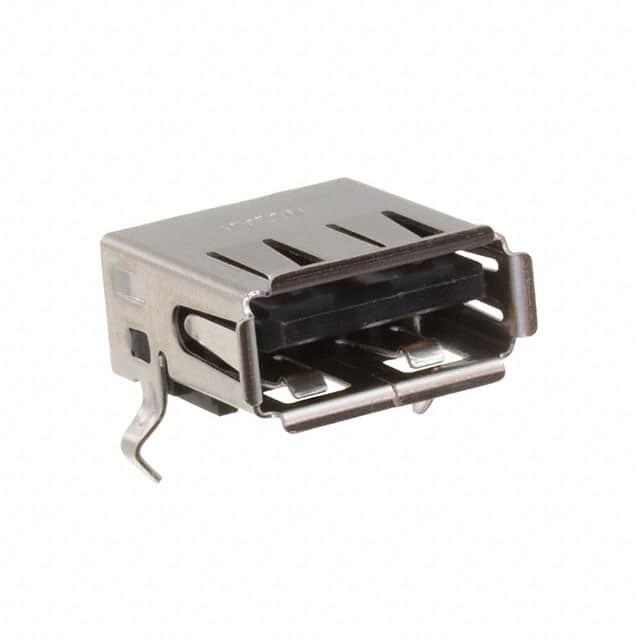

KYCON USB/DVI/HDMI 连接器 KUSBX-SMT-AS1N-B

KUSBX-SMT-AS1N-B概述


    产品简介


    KUSBX-SMT 是一款适用于现代计算机外围设备的表面贴装(SMT)USB连接器。它提供两种型号:A型和B型,这两种型号均具有优良的接触面积金镀层,并支持热插拔功能。KUSBX-SMT 系列产品在电子设备的设计和制造中具有广泛的应用,适用于多种消费电子产品、工业控制系统和通信设备。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 30V AC |
    | 额定电流 | 1A |
    | 接触电阻 | ≤30毫欧 |
    | 绝缘电阻 | ≥1000兆欧 |
    | 耐压测试 | 500V AC 1分钟 |
    | 工作温度范围 | 见图纸 |
    | 接触材料 | 磷青铜 |
    | 接触电镀 | 金过镍 |
    | 尾部电镀 | 锡过镍 |
    | 绝缘体材料 | 高温热塑性塑料 (UL94V-0) |
    | 壳体材料 | 铜合金 (镍镀铜) |

    产品特点和优势


    KUSBX-SMT 系列产品具备以下特点:
    - 热插拔支持:允许在不关闭系统的情况下进行设备连接和断开。
    - 金镀层接触区域:确保长期可靠的电气性能。
    - 高绝缘电阻:有效防止信号干扰。
    - UL和CSA认证:符合严格的电气安全标准。
    这些特点使 KUSBX-SMT 在可靠性、性能和安全性方面处于领先地位,适合各种高要求的应用场合。

    应用案例和使用建议


    KUSBX-SMT 系列产品可以应用于广泛的计算机外围设备,如键盘、鼠标、移动硬盘、智能手机和平板电脑。以下是两个典型的应用案例:
    1. 笔记本电脑充电站:可以使用 KUSBX-SMT 连接器为多个USB端口供电,方便快捷地为设备充电。
    2. 工业自动化控制系统:通过KUSBX-SMT连接器连接传感器和控制面板,实现可靠的数据传输。
    为了最大化产品的性能和寿命,在安装时应注意:
    - 确保电路板设计满足KUSBX-SMT 的电气规范。
    - 使用适当的焊接工艺确保连接牢固。

    兼容性和支持


    KUSBX-SMT 系列产品兼容现有的大多数计算机外围设备。厂商Kycon提供了详细的技术支持和文档资源,帮助用户快速了解和应用产品。此外,Kycon还提供样品申请服务和库存查询,以确保用户的采购需求得到满足。

    常见问题与解决方案


    1. 如何判断接触不良?
    - 解决方案:检查连接器的接触部分是否有氧化或者灰尘堆积,必要时请清理干净并重新安装。

    2. 长时间未使用后接触电阻增大?
    - 解决方案:定期对连接器进行清洁处理,保持良好的接触状态。

    3. 连接不稳定?
    - 解决方案:检查电路板上的焊点是否牢靠,必要时可更换连接器或重新焊接。

    总结和推荐


    综上所述,KUSBX-SMT 系列产品凭借其优良的性能、可靠性及广泛的应用领域,是一个值得信赖的选择。它不仅适用于消费电子产品,也适用于工业控制和通讯系统。我们强烈推荐这一系列的 USB 连接器,以满足您在不同领域的应用需求。

KUSBX-SMT-AS1N-B参数

参数
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 -
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 托盘

KUSBX-SMT-AS1N-B厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KUSBX-SMT-AS1N-B数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KUSBX-SMT-AS1N-B KUSBX-SMT-AS1N-B数据手册

KUSBX-SMT-AS1N-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3685 ¥ 11.5638
10+ $ 0.9764 ¥ 8.2502
100+ $ 0.7458 ¥ 6.302
500+ $ 0.6923 ¥ 5.8498
1000+ $ 0.5886 ¥ 4.9737
2500+ $ 0.5565 ¥ 4.7024
10000+ $ 0.5355 ¥ 4.525
库存: 1065
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.56
