首页  >  产品百科  >  KUSBVX-AS1N-B

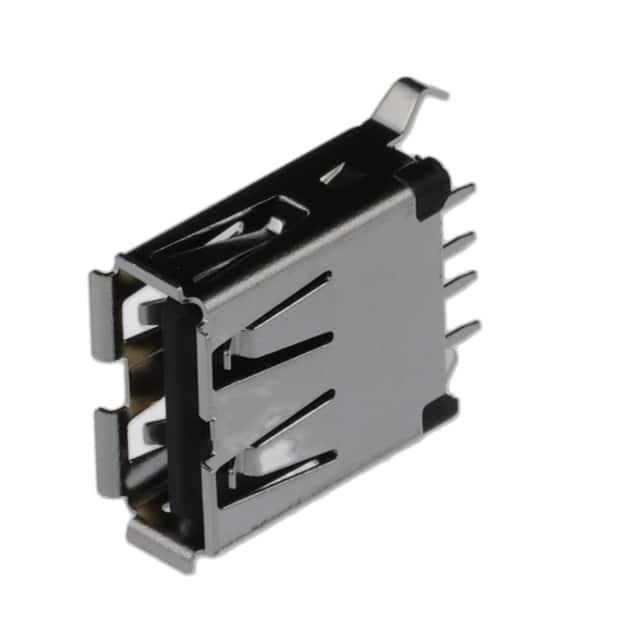

KUSBVX-AS1N-B

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 30V(AC) USB-A (USB TYPE-A) USB 2.0 1 4 插头 垂直安装,通孔安装
供应商型号: 806-KUSBVX-AS1N-B
供应商: Mouser
标准整包数: 1
KYCON USB/DVI/HDMI 连接器 KUSBVX-AS1N-B

KUSBVX-AS1N-B概述

    # KYCON KUSBVLPX 系列垂直低轮廓 USB 连接器技术手册

    产品简介


    KYCON KUSBVLPX 系列是专为现代电子设备设计的垂直低轮廓 USB 接口连接器。这种连接器具有垂直安装方式,支持 A 类接口,适用于多种设备,包括消费电子产品、工业控制设备及通信设备。其设计重点在于降低整体高度(仅10mm),使其特别适合空间受限的应用场景。此外,KUSBVLPX 提供可靠的电气连接和良好的机械性能,确保长时间稳定运行。
    主要功能
    - 垂直安装设计,节省电路板空间。
    - 低轮廓外形(高度10mm)。
    - 支持通过通孔焊接固定。
    应用领域
    - 智能手机和平板电脑。
    - 工业自动化设备。
    - 消费类电子设备(如音响、相机等)。
    - 车载娱乐系统。

    技术参数


    以下是 KUSBVLPX 系列的技术规格摘要:
    | 参数分类 | 描述 |

    | 物理特性 | 10mm 高度,通过通孔安装;绝缘体颜色可选白或黑。 |
    | 材料与表面处理 | 绝缘体:UL94V-0认证塑料,颜色为白色或黑色;接触部分:铜合金;镀层选项包含金闪镀层和30µ"金镀层。 |
    | 电气特性 | 额定电压:30V AC;接触电流:3A最大值;接触电阻:<30毫欧姆;绝缘电阻:>1000兆欧姆。 |
    | 耐用性 | 最大插入力:3.57kg;最小拔出力:1.02kg;耐久性:1500次插拔循环。 |
    | 工作温度范围 | -55°C至+85°C。 |

    产品特点和优势


    KUSBVLPX 系列连接器以其紧凑的设计和卓越的性能脱颖而出,具体特点如下:
    - 低轮廓设计:10mm的高度使得它非常适合需要节约空间的应用场合。
    - 高可靠性:经过严格的机械测试,保证长期使用的稳定性。
    - 广泛的兼容性:符合 USB 标准规范,确保与其他设备无缝对接。
    - 多样化选择:提供不同的绝缘体颜色(白/黑)以及镀层选项(金闪镀层或30µ"金镀层),满足个性化需求。

    应用案例和使用建议


    KUSBVLPX 系列连接器广泛应用于便携式电子设备中。例如,在智能手机和平板电脑中,它可以帮助减少主板面积占用,从而实现更轻薄的设计。对于工业设备而言,则可以用于需要高密度连接的复杂系统。
    使用建议:
    1. 在设计时考虑连接器的具体位置,确保其周围有足够的空间以方便操作。
    2. 根据具体应用选择合适的绝缘体颜色和镀层类型。
    3. 定期检查连接状态,避免因氧化导致的接触不良问题。

    兼容性和支持


    该系列连接器完全符合 USB 通用串行总线标准,并且可以轻松与其他主流品牌的同类产品互换使用。制造商 KYCON 提供详尽的技术文档和支持服务,包括详细的CAD模型下载链接、样品申请流程以及各种认证证书查询入口。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 问题:连接器频繁松动怎么办?
    解决方法:检查焊点质量,必要时重新焊接;同时确认所使用的镀层类型是否符合要求。
    2. 问题:接触电阻偏高如何处理?
    解决方法:清洁连接器触点,使用适当的清洁剂去除污垢;如果情况严重,则需更换新的连接器组件。

    总结和推荐


    综上所述,KYCON KUSBVLPX 系列是一款高性能、低成本的 USB 连接解决方案,特别适合于对尺寸和成本敏感的应用场景。凭借其出色的性能表现和灵活配置选项,这款连接器无疑是值得信赖的选择。强烈推荐给那些寻求高品质且经济实惠连接器解决方案的企业和个人。

KUSBVX-AS1N-B参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

KUSBVX-AS1N-B厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KUSBVX-AS1N-B数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KUSBVX-AS1N-B KUSBVX-AS1N-B数据手册

KUSBVX-AS1N-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.104 ¥ 9.3288
10+ $ 0.9005 ¥ 7.6088
25+ $ 0.797 ¥ 6.7342
120+ $ 0.6501 ¥ 5.4933
240+ $ 0.5994 ¥ 5.0649
600+ $ 0.5638 ¥ 4.7638
1080+ $ 0.5195 ¥ 4.3896
库存: 2426
起订量: 1 增量: 1
