首页  >  产品百科  >  KUSBX-AS1N-B

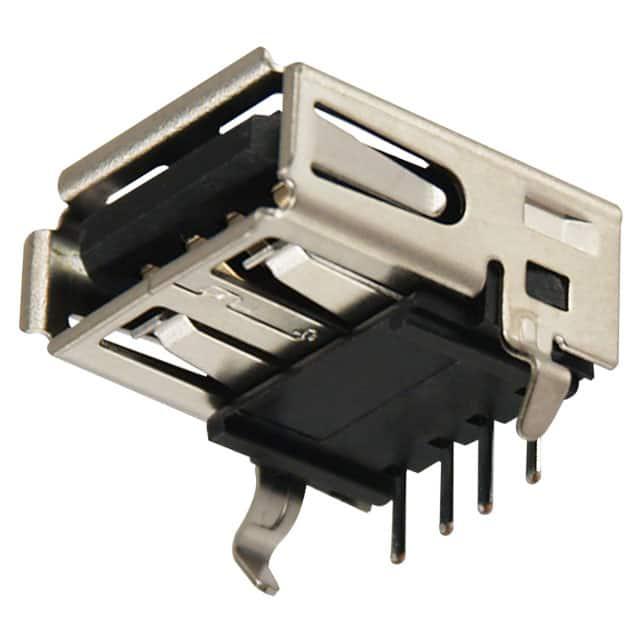

KUSBX-AS1N-B

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 30V(AC) USB-A (USB TYPE-A) 1 4 插头 水平安装,通孔安装
供应商型号: SR-KUSBX-AS1N-B
供应商: 海外现货
标准整包数: 100
KYCON USB/DVI/HDMI 连接器 KUSBX-AS1N-B

KUSBX-AS1N-B概述

    # KUSBX-AS1N:通用串行总线 (USB) 连接器技术手册

    产品简介


    KUSBX-AS1N是一款适用于计算机外围设备的通用串行总线(USB)连接器。它提供了多种配置选项,以满足不同的设计需求。这款连接器通过孔式PCB焊接安装,具有耐久性高、易于插拔的特点,支持热插拔操作。KUSBX-AS1N提供A型和B型两种型号,具有多种颜色和镀层选择,使其能够广泛应用于各种电子设备中。

    技术参数


    尺寸和材料
    | 参数 | 描述 |

    | 尺寸 | 长度:14.0mm, 宽度:14.5mm, 高度:12.5mm |
    | 绝缘体 | PBT热塑性塑料,UL 94V-0等级,黑色或白色 |
    | 接触片 | 黄铜镀镍 |
    | 触点镀层 | 触点区域镀金,焊锡尾部镀锡,全镍镀层 |
    | 壳体 | 黄铜镀镍 |
    机械特性
    | 参数 | 描述 |

    | 插入力 | 最大3.57公斤 |
    | 拔出力 | 最小1.02公斤 |
    | 耐用性 | 最少1500次插拔循环 |
    电气特性
    | 参数 | 描述 |

    | 额定电压 | 30伏交流电 |
    | 额定电流 | 1.5安培 |
    | 接触电阻 | 最大30毫欧姆 |
    | 绝缘电阻 | 最小1000兆欧姆 |
    | 耐压绝缘 | 750伏交流电 |
    | 工作温度 | 查看图纸 |

    产品特点和优势


    KUSBX-AS1N连接器以其高可靠性、热插拔支持和耐用性脱颖而出。它的高接触面积和金镀层设计使得连接更加稳定可靠。此外,其支持多种颜色和镀层选择,能够满足不同设计需求。这些特点使KUSBX-AS1N在市场中具有很强的竞争力。

    应用案例和使用建议


    应用案例
    KUSBX-AS1N广泛应用于计算机、移动设备以及其他需要高速数据传输和充电功能的场合。例如,它可以用于笔记本电脑、打印机、扫描仪、键盘和鼠标等设备。
    使用建议
    - 在焊接时要小心控制温度,避免损坏连接器的内部结构。
    - 确保PCB布局正确,为连接器预留足够的空间。
    - 定期检查连接器,确保良好的接触状态,特别是在频繁插拔的情况下。

    兼容性和支持


    KUSBX-AS1N与大多数计算机外设兼容,可以轻松集成到现有系统中。厂商Kycon提供了详细的技术支持,包括文档、样品请求和库存查询服务。对于任何技术支持或订购事宜,用户可以通过联系Kycon获取更多信息。

    常见问题与解决方案


    问题1:插入力过大,难以插拔
    解决办法:检查接触区域是否有灰尘或异物,清洁后重新尝试。
    问题2:电气连接不稳定
    解决办法:检查焊点和连接器接口是否松动,必要时重新焊接。
    问题3:连接器过热
    解决办法:确认连接器周围有足够的散热空间,避免长时间连续使用导致过热。

    总结和推荐


    总体而言,KUSBX-AS1N是一款高效、可靠的USB连接器,适用于各种工业和消费电子应用。其高耐用性、热插拔支持和多种配置选项使其在市场上具有很高的竞争力。如果您正在寻找一种既实用又稳定的USB连接解决方案,强烈推荐考虑KUSBX-AS1N。

KUSBX-AS1N-B参数

参数
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 -
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

KUSBX-AS1N-B厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KUSBX-AS1N-B数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KUSBX-AS1N-B KUSBX-AS1N-B数据手册

KUSBX-AS1N-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.5995 ¥ 5.1137
1000+ $ 0.5583 ¥ 4.7619
1900+ $ 0.4833 ¥ 4.1221
3900+ $ 0.4625 ¥ 3.9451
9700+ $ 0.4205 ¥ 3.5869
库存: 50725
起订量: 600 增量: 100
交货地:
最小起订量为:400
合计: ¥ 2045.48
