K85X-CD-37P-BRJ

产品分类: D-Sub 连接器
厂牌: KYCON
产品描述: Male Pins,Plug 焊盘 2 37pin Nickel Plated,Steel 2A 金 通孔安装 69.32mm(长度)*12.55mm(高度)
供应商型号: SR-K85X-CD-37P-BRJ
供应商: 海外现货
标准整包数: 28

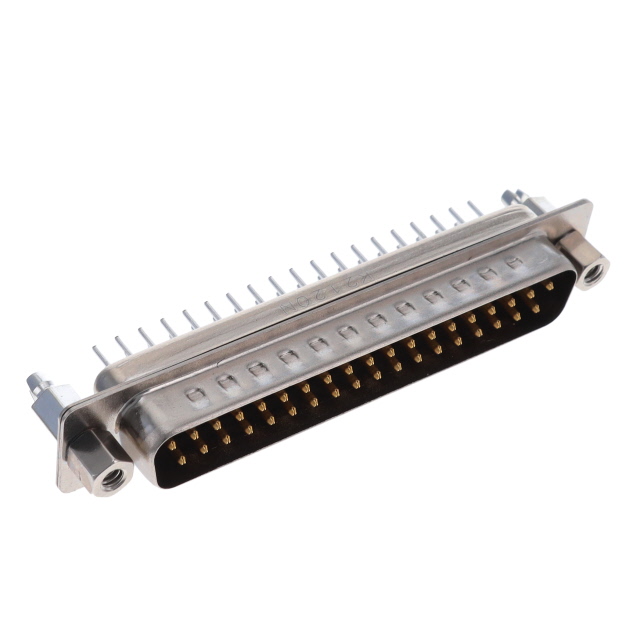

KYCON D-Sub 连接器 K85X-CD-37P-BRJ

K85X-CD-37P-BRJ概述

    K85X 系列 D-Subminiature 垂直连接器:高性能电子元器件解决方案

    产品简介


    K85X 系列是一款广泛应用于电子设备的 D-Subminiature 垂直连接器,以其高可靠性、多功能性和广泛的兼容性而闻名。该系列提供多种接触壳尺寸(E、A、B、C),支持不同数量的接点(9 至 37 个)。K85X 可通过垂直引脚(PCB 插装)或焊杯安装方式实现灵活布线,是电子设备制造的理想选择。该产品广泛应用于计算机、工业控制、医疗设备及通信系统等领域。

    技术参数


    以下为 K85X 系列的技术规格概要:
    | 参数名称 | 规格范围 |

    | 接触壳尺寸 | E、A、B、C |
    | 接触点数 | 9、15、25、37 |
    | 接触构造 | 精密成型,焊杯或垂直插针 |
    | 安装选项 | 通孔、带锁紧螺母(BR/BRJ)、带螺柱(K/KJ/R) |
    | 镀层选项 | 金镀层闪镀、30μ” 金镀层 |
    | 工作温度范围 | -55°C 至 +85°C |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 耐电压(DC,1 分钟) | ≥ 1000 VAC |
    | 接触电阻 | ≤ 20 mΩ |

    产品特点和优势


    1. 高可靠性设计:采用精密成型技术,确保连接器长期稳定运行。
    2. 多用途配置:支持多种接触壳尺寸和引脚类型,满足多样化需求。
    3. 安装灵活性:提供焊杯和垂直插针两种安装方式,适应 PCB 不同布局需求。
    4. 卓越兼容性:支持标准螺纹固定选项(如锁紧螺母、螺柱),便于与其他设备集成。
    5. 环保认证:RoHS 和 REACH 合规,确保绿色生产与可持续发展。

    应用案例和使用建议


    K85X 系列常用于工业控制面板、医疗监控设备、网络交换机及航空电子设备等。以下是典型应用场景与使用建议:
    - 工业自动化设备:建议选择带锁紧螺母的安装方式(BR/BRJ),以增强连接器在振动环境下的稳定性。
    - 医疗设备:为提高耐用性,可选用 30μ” 金镀层接触件,并结合屏蔽外壳进行EMI防护。
    - 通信设备:根据具体布局要求,灵活选择焊杯或垂直插针安装方式,优化空间利用率。

    兼容性和支持


    K85X 系列支持多种电子模块的兼容连接,并具备高度标准化的设计。厂商提供详尽的图纸(2D/3D CAD 文件)以及工程支持服务,帮助客户快速整合到系统设计中。此外,K85X 还符合 UL 塑料安全认证,进一步提升其可靠性。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 问题:接触电阻过高
    - 原因:可能由于插针表面氧化或接触不良导致。
    - 解决方法:清洁插针表面并重新安装;若仍未解决,考虑更换镀层更厚的产品(30μ” 金镀层)。
    2. 问题:插拔次数不足预期
    - 原因:连接器未正确匹配规格或过载使用。
    - 解决方法:确认插针数量与接口负载匹配,避免过度操作。
    3. 问题:产品不易焊接
    - 原因:可能是焊接温度或时间控制不当。
    - 解决方法:参照手册建议调整焊接参数,确保焊接均匀且牢固。

    总结和推荐


    K85X 系列 D-Subminiature 垂直连接器凭借其高可靠性和灵活性,成为电子设备开发的理想选择。无论是工业自动化还是医疗设备领域,其卓越的性能和广泛的适用性使其在市场上具有显著的竞争优势。强烈推荐工程师和技术人员优先选用此款产品,尤其是在需要高频次插拔和抗干扰能力的应用场景中。
    如果您对产品有更多疑问,可以通过以下联系方式获取更多信息和支持:
    - 电话:+1.408.494.0330
    - 网站:[www.kycon.com](http://www.kycon.com)
    K85X 系列无疑是一款值得信赖和推荐的高品质电子元器件。

K85X-CD-37P-BRJ参数

参数
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 37pin
类型 Male Pins,Plug
颜色 -
端接 焊盘
额定电流 2A
长*宽*高 69.32mm(长度)*12.55mm(高度)
安装方式 通孔安装
包装方式 托盘

K85X-CD-37P-BRJ厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

K85X-CD-37P-BRJ数据手册

厂牌 PDF简要描述 下载
KYCON D-Sub 连接器 KYCON K85X-CD-37P-BRJ K85X-CD-37P-BRJ数据手册
