DB12-5A4CAB-DPS7B10

产品分类: 其他线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: ET-4318042
供应商: 海外现货
标准整包数: 1
AMPHENOL LTW 其他线缆 DB12-5A4CAB-DPS7B10

DB12-5A4CAB-DPS7B10概述

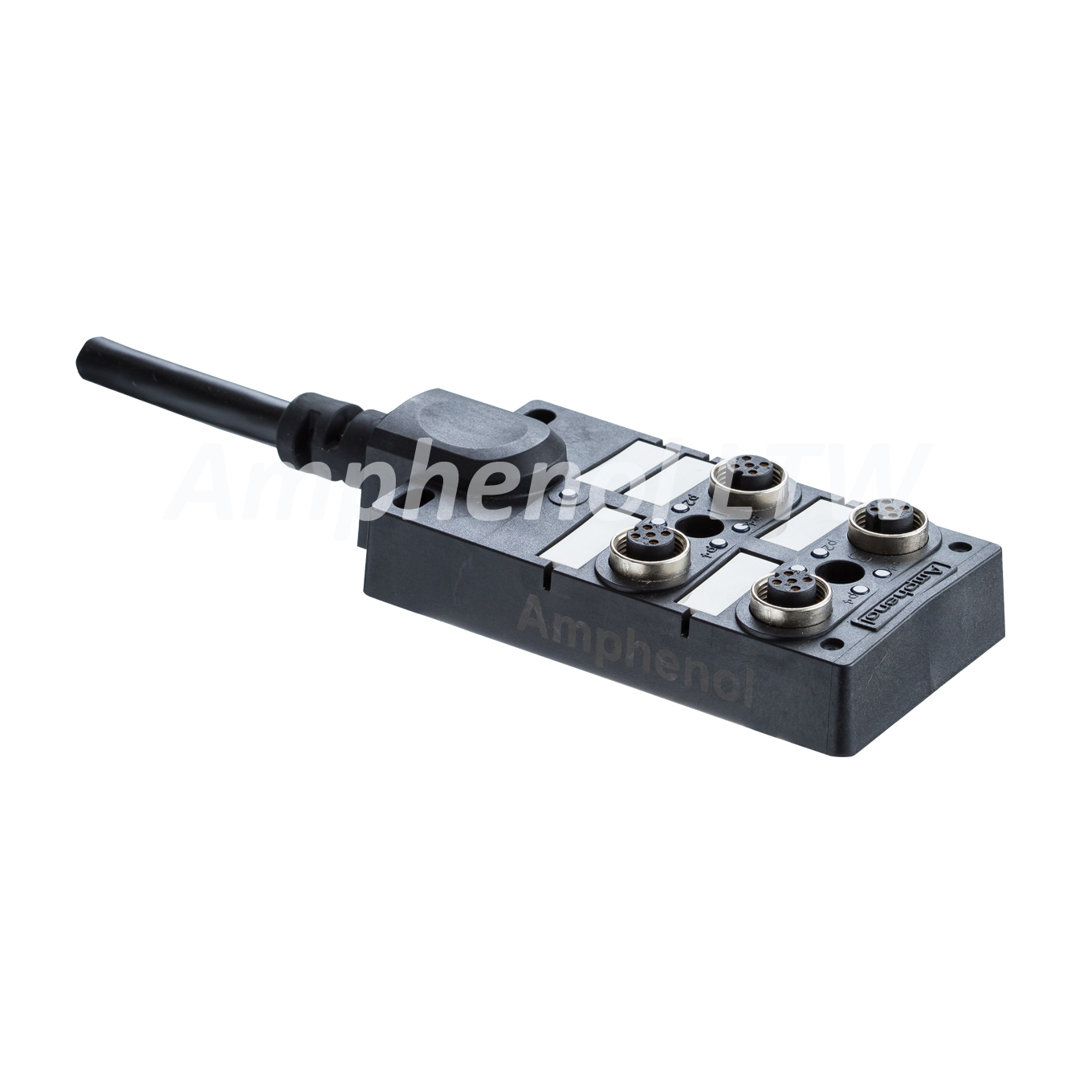

    电子元器件产品技术手册:Amphenol LTW M12 分布式接线盒

    产品简介


    Amphenol LTW 的 M12 分布式接线盒是一种专为工业自动化、机械设备等领域设计的电子元器件。该接线盒提供 4 路独立的连接端口,支持多种传感器和执行器的连接,广泛应用于各种恶劣环境下的工业控制系统中。

    技术参数


    以下是该产品的技术规格:
    - 电气特性:
    - 工作电压:10~30V 直流最大
    - 每个端口电流:4A
    - 所有端口总电流最大:12A
    - 电源指示灯:1LED,绿色
    - 功能指示灯:8LED,黄色
    - 传感器连接:M121,5极母座
    - 开关输出:PNP
    - 机械特性:
    - 连接器外壳材料:PA66,尼龙+GF
    - 箱体材料:PBT+PC
    - 接触材料:铜合金
    - 接触镀层:金镀层
    - 端口数量:4个
    - 规格:M121
    - 安装方式:2M4螺钉
    - 电缆:UL20549 8芯0.34mm² + 3芯1.0mm²,PUR护套,外径8.6mm,黑色
    - 电缆长度公差:1米±40mm,2~5米±60mm,6~10米±100mm,11~30米±200mm,31~99米±500mm
    - 环境特性:
    - 工作温度范围:-20°C ~ +80°C
    - 防水等级:IP67(未连接状态)
    - 耐油性

    产品特点和优势


    - 高可靠性: 采用高质量的材料和先进的制造工艺,确保在严苛环境下长期稳定运行。
    - 多功能性: 集成多个端口,能够同时连接多种传感器和执行器,满足复杂系统的需求。
    - 易于安装和维护: 采用了标准的M4安装孔和快速插拔接口,方便安装和维修。
    - 卓越的防水和耐油性能: IP67防护等级和优质的材料选择,使其能够在恶劣环境中正常工作。

    应用案例和使用建议


    - 应用案例: 该接线盒广泛应用于工厂自动化生产线、机械设备控制、工业机器人等领域。例如,在一条汽车生产线中,它可以用于连接传感器、编码器、接近开关等,实现精确的控制和监测。
    - 使用建议: 在使用过程中,应注意避免在高温、高湿度或油污环境下直接暴露于阳光下。定期检查电缆的连接情况,确保接触良好。对于长时间暴露在恶劣环境下的接线盒,建议进行定期的维护和检测。

    兼容性和支持


    - 兼容性: 该接线盒与各种标准的M12连接器和电缆兼容,可以轻松集成到现有的工业控制系统中。
    - 支持和服务: Amphenol LTW 提供详尽的技术支持和售后服务,包括安装指导、故障排查、备件供应等。用户可以通过官方渠道获得及时的帮助和支持。

    常见问题与解决方案


    - 问题1: 设备无法正常通电
    - 解决方案: 检查供电电压是否在规定范围内(10~30V DC),确认电缆连接是否牢固,确保电源指示灯正常工作。
    - 问题2: 指示灯不亮
    - 解决方案: 检查电源线连接是否正确,尝试更换新的电源线或电源适配器。若问题依然存在,建议联系技术支持人员进行进一步诊断。
    - 问题3: 电缆出现损坏
    - 解决方案: 及时更换受损电缆,并确保新电缆符合规范要求。对于长期在恶劣环境下工作的接线盒,建议定期检查电缆的磨损情况并进行必要的维护。

    总结和推荐


    综上所述,Amphenol LTW 的 M12 分布式接线盒是一款性能可靠、应用广泛的电子元器件。它具有高可靠性、多功能性和易用性的显著特点,在多种工业应用场合中表现出色。考虑到其优良的品质和全面的支持服务,我们强烈推荐将其作为工业自动化领域的首选接线盒产品。

DB12-5A4CAB-DPS7B10厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。
