首页  >  产品百科  >  HPC-05BMMM-SL8A02

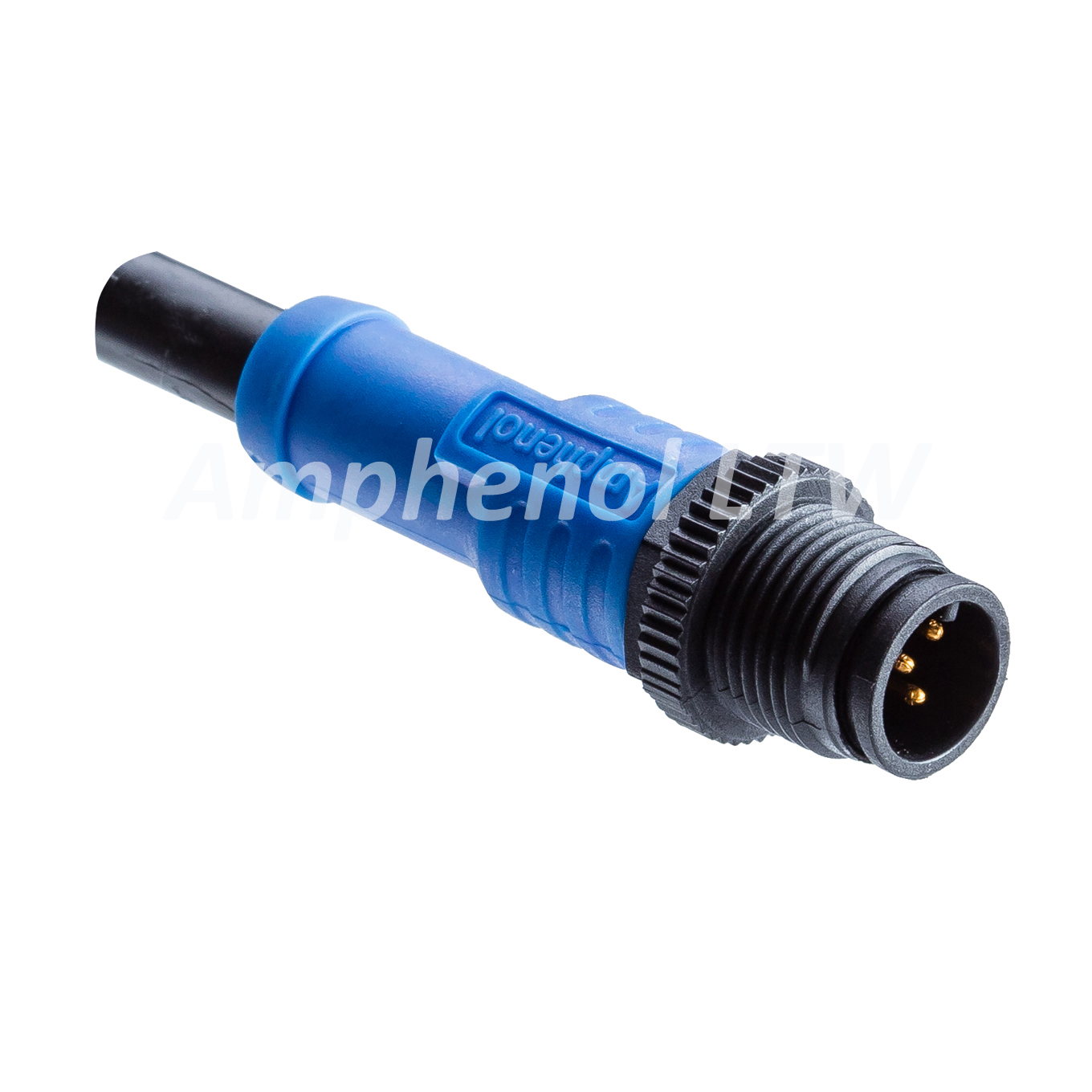

HPC-05BMMM-SL8A02

产品分类:
厂牌: AMPHENOL LTW
产品描述: Cable Assembly Assembled Circular 2m 24AWG Circular 5 POS F
供应商型号: N-HPC-05BMMM-SL8A02
供应商: 云汉优选
标准整包数: 1
AMPHENOL LTW  HPC-05BMMM-SL8A02

HPC-05BMMM-SL8A02概述

    # NMEA 2000 单端电缆 HPC-05BMMM-SL8AXX 技术手册解析

    1. 产品简介


    基本信息
    HPC-05BMMM-SL8AXX 是一款适用于 NMEA 2000 协议的单端电缆连接器组件,由 Amphenol LTW 设计制造。该产品主要用于高性能工业和自动化通信系统中,支持高速数据传输及可靠信号连接。
    主要功能
    该产品具备防水(IP68 等级)功能,能够在水下 1 米内保持 24 小时稳定运行。它广泛应用于船舶、海洋工程、自动化控制等领域,提供稳定的单线缆解决方案。
    应用领域
    - 海洋工程和船舶通信
    - 工业自动化控制系统
    - 农业机械远程监控
    - 智能能源管理系统

    2. 技术参数


    | 参数名称 | 规格说明 |

    | 电缆长度(L) | 0.1~99 米 |
    | 连接器类型 | Micro-C, M Pin |
    | 接头材料 | PU,黑色 |
    | 螺母材料 | 尼龙,黑色 |
    | 针脚材质 | 铜合金,金镀层(30u") |
    | 外套模具材料 | PU,蓝色 |
    | 电线直径(OD) | 6.7 mm |
    | 线缆类型 | CL2 类电缆 |
    | 线缆绝缘层 | PVC,具有 UV 抵抗能力 |
    | 导线颜色分配 | 地线(22#)、红(22#)、黑(22#)、白(24#)、蓝(24#) |
    | 线缆扭转度 | 双绞设计,减少电磁干扰 |

    3. 产品特点和优势


    独特功能
    - 高防水性能:IP68 认证,适合恶劣环境。
    - 稳定的数据传输:通过优化的线缆结构实现低阻抗和低噪声。
    - 定制化设计:提供 01~99 米多种长度选择。
    市场竞争力
    相比其他同类产品,HPC-05BMMM-SL8AXX 在以下方面更具优势:
    - 提供完整的单端电缆解决方案,简化安装流程。
    - 使用高导电率针脚和防水密封,确保长时间稳定性。
    - 高性价比,适用范围广。

    4. 应用案例和使用建议


    应用案例
    - 海洋工程:用于船舶驾驶室与导航系统之间的数据通信。
    - 自动化系统:将传感器和执行器集成到中央控制平台。
    - 农业机械:远程监控系统中实现 GPS 和 CAN 数据交互。
    使用建议
    1. 安装前检查:确认电缆长度和接口类型匹配具体需求。
    2. 接头保护:在极端环境下建议加装额外防护装置。
    3. 避免过度弯曲:减少电缆弯折角度以延长使用寿命。
    4. 定期检查:定期清洁和测试接口确保无损。

    5. 兼容性和支持


    兼容性
    - HPC-05BMMM-SL8AXX 支持 NMEA 2000 标准协议。
    - 其线缆和连接器可与主流自动化设备无缝对接。
    支持信息
    - Amphenol LTW 提供全面的技术支持,包括产品选型指南和技术文档。
    - 用户可通过官方渠道获取售后服务和维修服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆长度超出实际需求 | 根据需要定制合适的电缆长度。 |
    | 接头处漏水 | 检查密封圈完整性并重新安装。 |
    | 数据传输不稳定 | 确保接头正确连接且周围无电磁干扰。 |

    7. 总结和推荐


    综合评估
    HPC-05BMMM-SL8AXX 是一款专为严苛环境设计的高性能单端电缆,凭借其高防水性能、灵活的定制能力和广泛的适用范围,在工业和海洋应用中表现出色。
    推荐结论
    我们强烈推荐该产品用于需要高可靠性和长寿命的应用场景。无论是海洋工程还是工业自动化,HPC-05BMMM-SL8AXX 都能为您提供稳定、高效的解决方案。

HPC-05BMMM-SL8A02厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

HPC-05BMMM-SL8A02数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW AMPHENOL LTW HPC-05BMMM-SL8A02 HPC-05BMMM-SL8A02数据手册
