BBD-06AFMM-QL8F01

产品分类: 圆形线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: N-BBD-06AFMM-QL8F01
供应商: 云汉优选
标准整包数: 1
AMPHENOL LTW 圆形线缆 BBD-06AFMM-QL8F01

BBD-06AFMM-QL8F01概述

    电子元器件产品技术手册

    产品简介

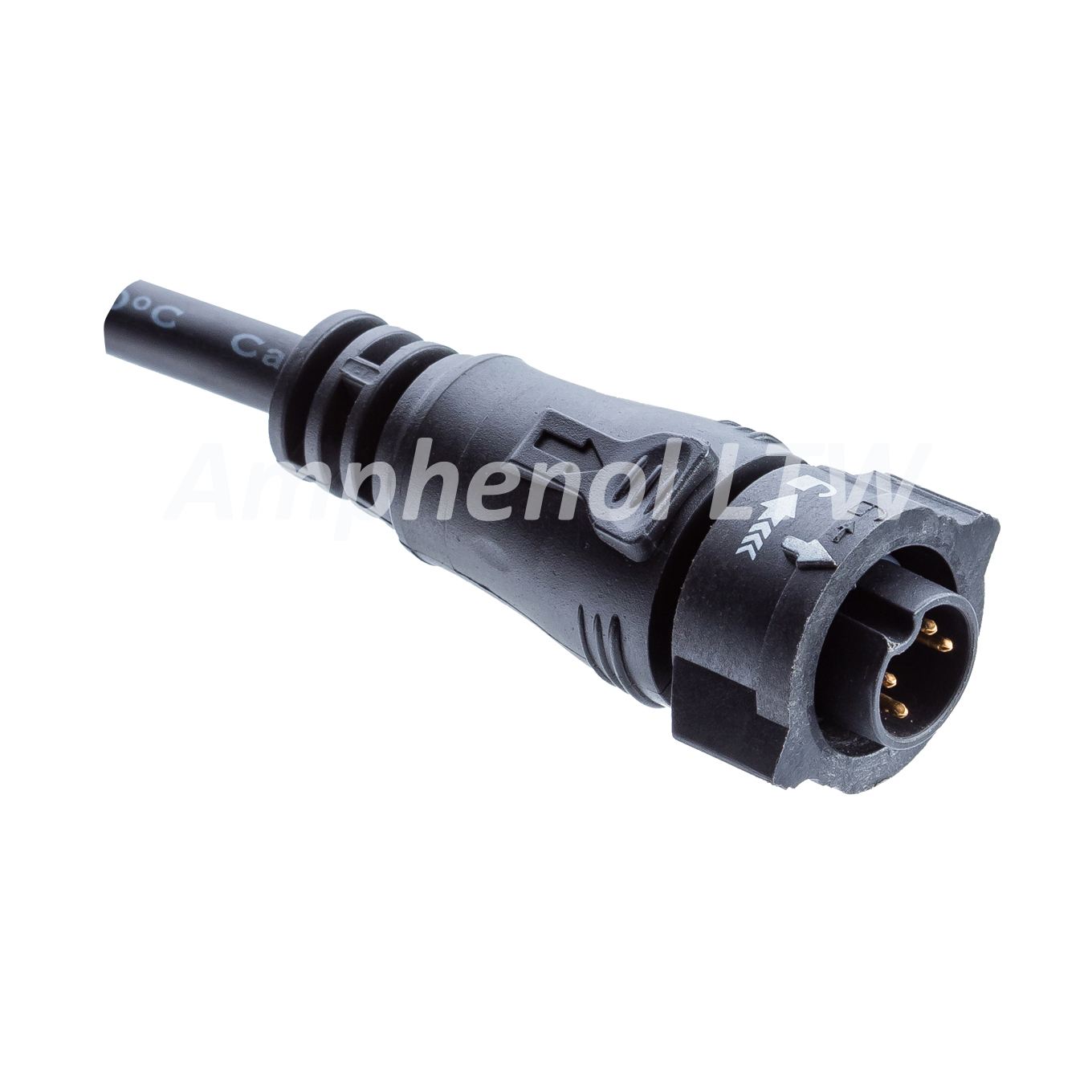

    本产品为Amphenol LTW生产的圆形标准电缆连接器——X-LOK (2+4)PIN F型连接器。这款连接器主要用于电力传输及数据传输领域,适用于各种工业控制、自动化设备、通信系统等场景。产品设计精良,具有良好的防水防尘性能,能够在恶劣环境下正常工作。

    技术参数


    - 尺寸(单位:mm)
    - 长度 (L):53.4 mm
    - 弯曲距离:9.3 mm
    - 公母插头设计
    - 公头设计便于快速安装和拆卸。
    - 颜色编码
    - 插针颜色编码:1. 白色 (16AWG); 2. 黑色 (16AWG); 3. 白色 (26AWG); 4. 绿色 (26AWG); 5. 红色 (26AWG); 6. 蓝色 (26AWG)。
    - 电气特性
    - 工作电压:电源 300V(AC/DC),数据 30V(DC)。
    - 工作电流:电源 10A,数据 0.5A。
    - 外壳材质
    - 尼龙+GF,黑色。
    - 接触件材质
    - 黄铜合金,镀金。
    - 密封圈材质
    - 硅胶,灰色。
    - 电缆材质
    - UL21996 16AWG2C+(26AWG2P+AL/MY),PVC护套,外径 9.3 mm,黑色。
    - 电缆长度公差
    - 0.5米 ±40 mm
    - 0.5米以上 ±60 mm 至 ±500 mm 不等。

    产品特点和优势


    - 高可靠性
    - IP68防护等级,在水下1米内可工作24小时,确保产品在潮湿或湿润环境中稳定运行。
    - 电气性能优越
    - 支持高电压和大电流,适合电力传输应用;同时具备优良的数据传输能力。
    - 便捷安装
    - X-LOK连接方式,提供快速安全的连接体验。
    - 耐用性强
    - 使用高耐久性的材料制造,保证长期可靠的工作性能。

    应用案例和使用建议


    - 工业自动化控制
    - 该连接器适用于自动化生产线中的传感器和执行器之间的连接,确保信号的快速可靠传输。
    - 数据传输
    - 适用于网络通讯、仪器仪表数据接口,确保数据传输稳定可靠。
    - 使用建议
    - 在潮湿环境中使用时,确保连接部位正确安装并检查密封圈状态。
    - 定期检查连接器的磨损情况,及时更换老化部件以确保性能。

    兼容性和支持


    - 兼容性
    - 该连接器设计灵活,可适配多种电缆规格。
    - 技术支持
    - 厂商提供详细的技术文档和现场支持服务,用户可以通过官网或客服渠道获取更多信息和技术支持。

    常见问题与解决方案


    - 问题:连接器不防水怎么办?
    - 解决方案:请确认O形圈是否安装正确且无损坏,同时确保连接部分完全密合。
    - 问题:电缆传输不稳定怎么办?
    - 解决方案:检查电缆是否有破损,确保电缆与连接器的连接牢固无松动。
    - 问题:长时间使用后接触不良怎么办?
    - 解决方案:清洁连接器内部,去除积灰或氧化物,重新安装并测试性能。

    总结和推荐


    总体而言,Amphenol LTW的X-LOK (2+4)PIN F型连接器是一款性能卓越的电子元器件,具备出色的电气性能和环境适应能力。在多种工业应用中表现出色,推荐用于需要高可靠性和稳定性的场合。

BBD-06AFMM-QL8F01参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

BBD-06AFMM-QL8F01厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

BBD-06AFMM-QL8F01数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形线缆 AMPHENOL LTW BBD-06AFMM-QL8F01 BBD-06AFMM-QL8F01数据手册

BBD-06AFMM-QL8F01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.2396 ¥ 87.0366
30+ $ 9.7644 ¥ 82.9974
55+ $ 9.486 ¥ 80.631
库存: 85
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1305.54
