AU-06BFFA-SL7001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: Female Sockets,Plug,Threaded 焊盘 6pin Polyamide (PA),Nylon,Glass Filled 2A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: J-ANFE-0446735
供应商: Chip1stop
标准整包数: 1
AMPHENOL LTW 圆形连接器 AU-06BFFA-SL7001

AU-06BFFA-SL7001概述

    电子元器件产品技术手册解析

    1. 产品简介

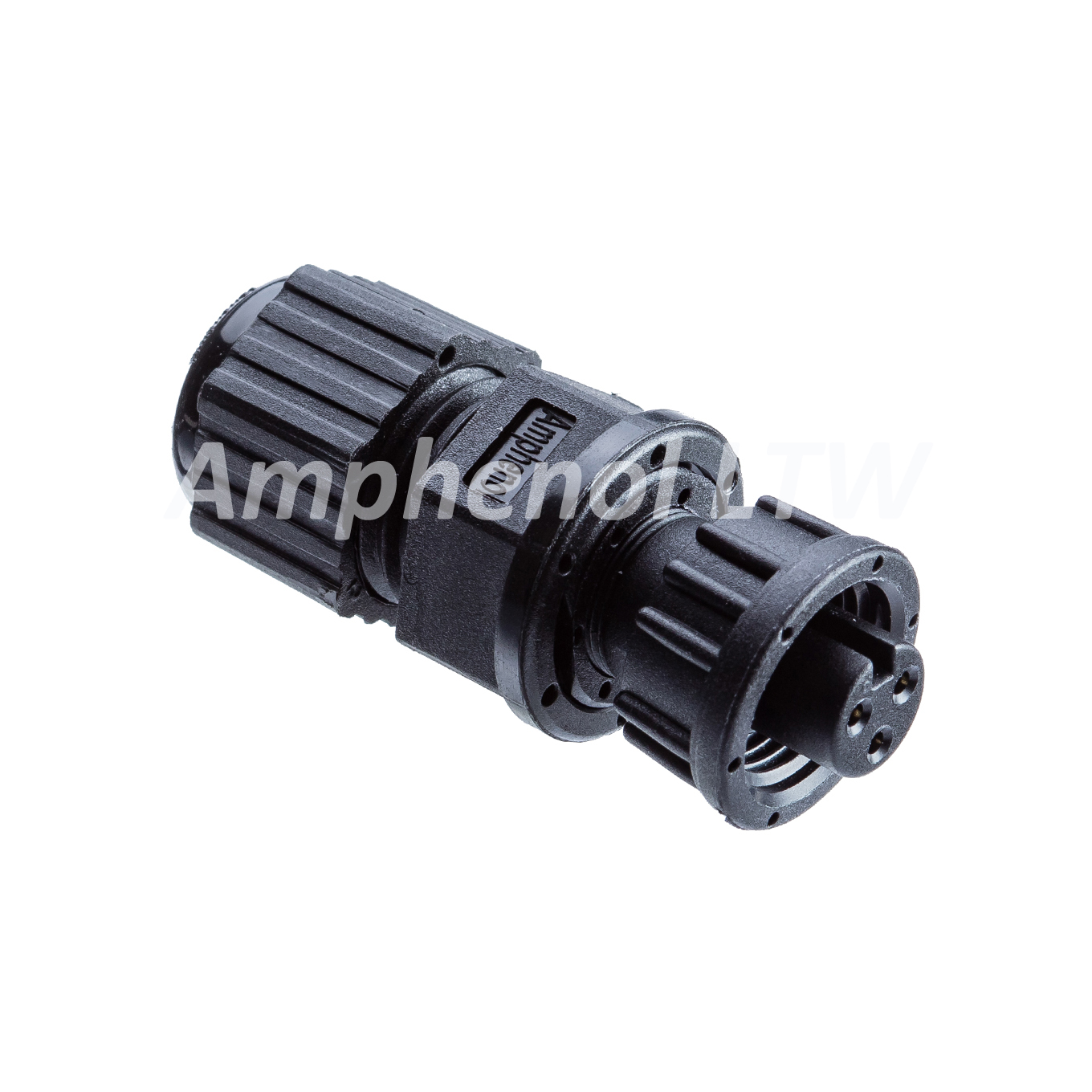

    本产品为一款由Amphenol LTW生产的Mini Assyscrew 6-pin防水连接器(型号:AU-06BFFA-SL7001)。该连接器设计用于各种工业及消费类应用,具备防水防尘功能(防护等级IP67),广泛应用于户外设备、工业自动化系统、车载通信等领域。其主体材料为尼龙+玻璃纤维(GF),具有优异的耐温性和机械强度。

    2. 技术参数


    以下是该产品的关键技术参数和技术规格:
    - 连接器类型:Mini Assyscrew防水连接器
    - 接口:公头(Pin)到母头(F)
    - 针数:6pin
    - 尺寸:总长41.5 mm(参考值),直径17.0 mm
    - 防水等级:IP67
    - 材料:
    - 外壳:尼龙+玻璃纤维(GF),黑色
    - 母针:黄铜合金,金镀层
    - 密封件:三元乙丙橡胶(EPDM),黑色
    - 紧固螺帽与锁紧环:尼龙+玻璃纤维(GF),黑色
    - 电缆密封范围:4.5 mm ~ 6.5 mm
    - 制造精度:角度误差±1°

    3. 产品特点和优势


    - 防水性能卓越:IP67防护等级确保在极端环境下的可靠运行。
    - 结构坚固耐用:外壳采用高强度尼龙材料,适用于工业级应用。
    - 安装便捷:螺丝锁紧式设计保证快速安装与拆卸。
    - 多用途兼容性:6针布局提供多样化配置选择,满足多种功能需求。
    - 环保密封:所有密封部件均由环保型EPDM材料制成,保障长期稳定性。

    4. 应用案例和使用建议


    - 典型应用:此连接器广泛应用于重型机械设备(如挖掘机)、智能照明系统以及户外监控设备中。
    - 使用建议:
    - 在使用前确认密封圈与电缆外径匹配度,以确保最佳防水效果。
    - 安装时按照说明拧紧螺母,避免因密封不严导致进水故障。
    - 定期检查连接器表面是否有磨损或老化现象,及时更换损坏部件。

    5. 兼容性和支持


    该连接器可轻松与其他标准接头配合使用,兼容市面上主流工业级电气组件。Amphenol LTW为客户提供全面的技术支持,包括设计咨询、定制服务以及完善的售后服务体系。此外,产品随附详细的安装指南和保养手册,便于客户快速上手操作。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封性能不佳 | 检查密封圈是否变形或丢失,必要时更换。 |
    | 插拔阻力过大 | 润滑油脂涂抹于螺纹处减少摩擦力。 |
    | 长时间暴露后接触不良 | 清理端子表面氧化物并重新插接。 |
    | 外壳破损 | 立即停止使用,联系售后进行维修或更换。 |

    7. 总结和推荐


    综上所述,AU-06BFFA-SL7001是一款性能稳定、适用性强的工业级防水连接器。凭借其出色的防水能力和灵活的设计方案,它在恶劣环境下展现出极高的可靠性。对于需要高防护等级连接器的用户,我们强烈推荐此款产品。无论是户外设备还是工业自动化场景,这款连接器均能提供卓越的表现。
    最终结论:综合考量产品性能、可靠性及适用范围,我们高度推荐该产品,尤其适合追求高效与安全的行业用户选择。

AU-06BFFA-SL7001参数

参数
颜色 黑色
端接 焊盘
额定电流 2A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

AU-06BFFA-SL7001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。
