BBD-06AMMM-QL8F01

产品分类: 圆形线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: N-BBD-06AMMM-QL8F01
供应商: 云汉优选
标准整包数: 1

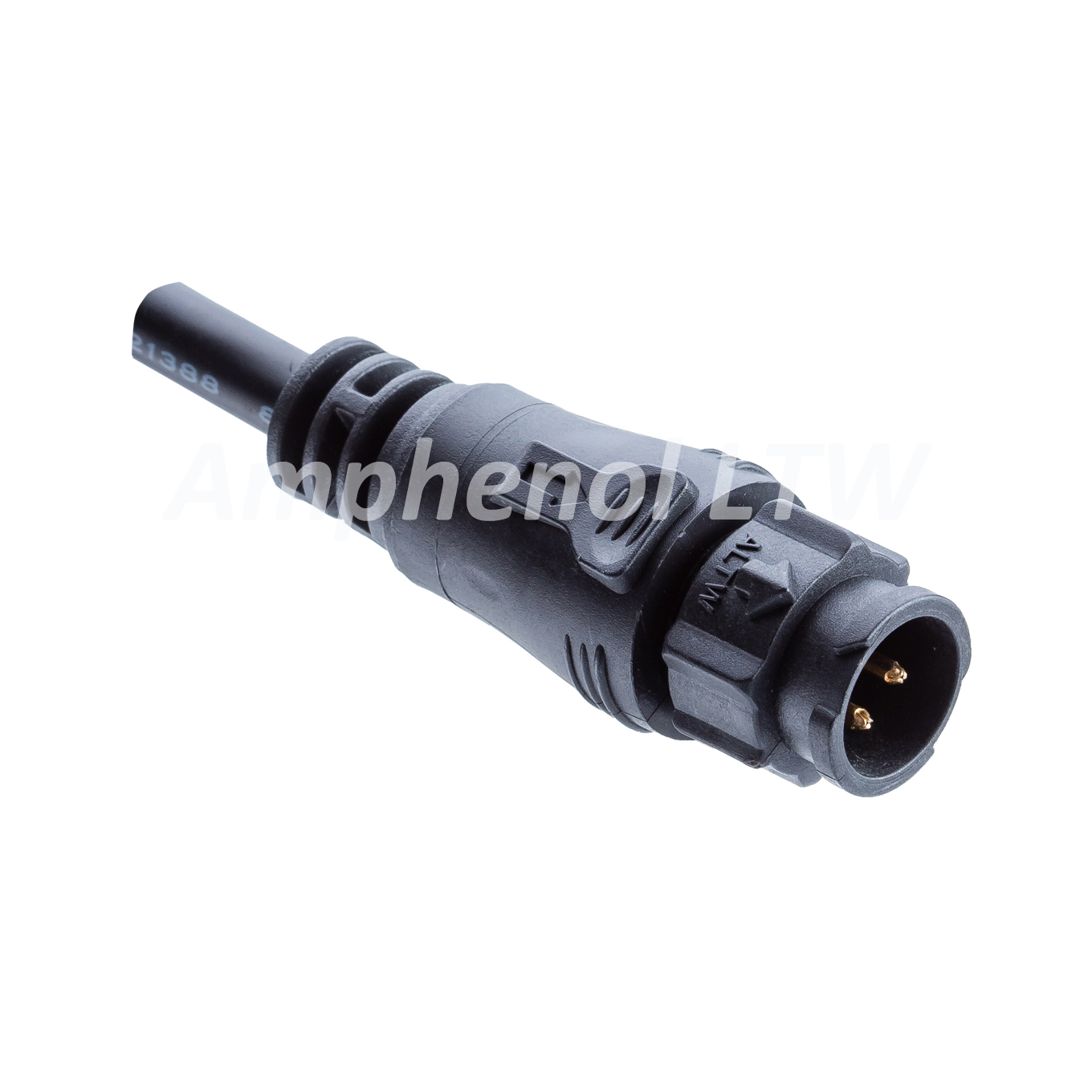

AMPHENOL LTW 圆形线缆 BBD-06AMMM-QL8F01

BBD-06AMMM-QL8F01概述

    BBD-06AMMM-QL8FXX 电子元器件产品技术手册

    1. 产品简介


    BBD-06AMMM-QL8FXX 是一款专为电缆连接设计的高性能电子元器件。它主要用于需要防水和可靠连接的场合,如工业自动化、医疗设备、航空航天等领域。此连接器通过 X-LOK (2+4) 针设计,确保了连接的稳固性和高可靠性。

    2. 技术参数


    - 物理尺寸:
    - 长度:53.1 mm(允许公差 ±0.5 mm)
    - 线缆直径:OD = 9.3 mm
    - 材料:
    - 外壳:尼龙 + GF,黑色
    - 插针:黄铜合金,镀金
    - 线缆:UL21996 16AWG2C + (26AWG2P+AL/MY),PVC 护套
    - 电气特性:
    - 防水等级:IP68(插合状态)
    - 工作电压:电源 300V AC/DC;数据 30V DC
    - 工作电流:电源 10A;数据 0.5A
    - 线缆长度公差:
    - 1 米:±40 mm
    - 2 至 5 米:±60 mm
    - 6 至 10 米:±100 mm
    - 11 至 30 米:±200 mm
    - 31 至 99 米:±500 mm

    3. 产品特点和优势


    - 高可靠性:采用 X-LOK (2+4) 针设计,确保了连接的稳定性和耐久性。
    - 防水性能:达到 IP68 等级,在 1 米深的水中可保持 24 小时不漏水。
    - 多功能性:支持多种线缆颜色配置,适用于不同应用需求。
    - 环境适应性:能在广泛的温度范围内工作,适合各种严苛环境。

    4. 应用案例和使用建议


    - 应用场景:适用于工业自动化设备、医疗仪器、航空航天系统等。
    - 使用建议:
    - 在安装前仔细检查所有线缆的颜色和编号,确保正确的连接。
    - 定期检查连接器的防水密封,确保其始终处于良好状态。
    - 在极端环境下使用时,定期进行性能测试以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:该连接器可与标准电缆配套使用,广泛兼容各种电缆类型。
    - 支持和服务:制造商提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题一: 连接器无法完全插入。
    - 解决方案: 检查插头和插座是否有异物堵塞,重新清洁后再尝试插入。
    - 问题二: 防水性能下降。
    - 解决方案: 检查密封圈是否有损坏或老化,必要时更换新的密封圈。
    - 问题三: 电气连接不稳定。
    - 解决方案: 检查插针是否正确插入并接触良好,重新固定插针位置。

    7. 总结和推荐


    综上所述,BBD-06AMMM-QL8FXX 连接器具有卓越的可靠性、防水性能和环境适应性,是各类工业自动化和精密设备的理想选择。其独特的设计和广泛的适用范围使其在市场上具备极强的竞争力。强烈推荐给那些需要高性能电缆连接解决方案的应用领域。

BBD-06AMMM-QL8F01参数

参数
零件状态 在售
包装方式 散装

BBD-06AMMM-QL8F01厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

BBD-06AMMM-QL8F01数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形线缆 AMPHENOL LTW BBD-06AMMM-QL8F01 BBD-06AMMM-QL8F01数据手册

BBD-06AMMM-QL8F01封装设计

查看详情并下载
Symbol
Footprint
3D Model
